Paso 4: Construcción y soldar el circuito opamp de micrófono

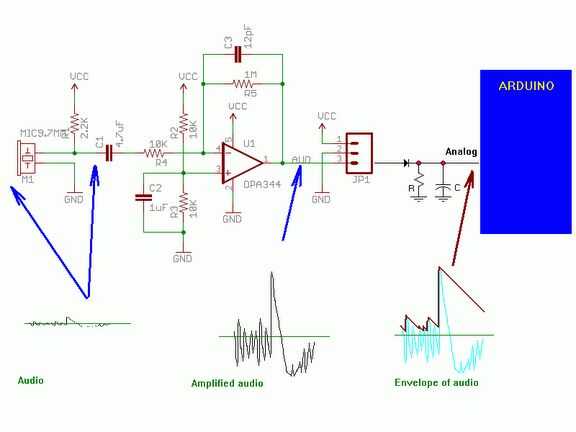

El último paso de nuestro proyecto fue integrar el micrófono y aplicarlo como una entrada de Arduino. Traje un par de celulares rotos para el evento, que utiliza para recuperar un micrófono de trabajo. Hicimos un prototipo de un circuito opamp para ver cómo podríamos obtener la amplificación adecuada para nuestra entrada. Después de probar el opamp diferentes configuraciones con distintos valores de los componentes, decidimos probar un amplificador diferencial (véase diagrama de circuito)

Primero probamos un par de micrófonos que recuperaron de dos idénticas roto teléfonos celulares. Aquí el problema fue, que en este caso los micrófonos fueron diseñados para cancelar el ruido externo todos excepto el altavoz sí mismo. Por suerte, encontramos otro mic en un roto conjunto de auriculares, que responde muy bien al sonido ambiental. Soldando dos alambres en las uniones de soldadura en el PCB, logramos obtener una prueba de concepto de trabajo (ver video).

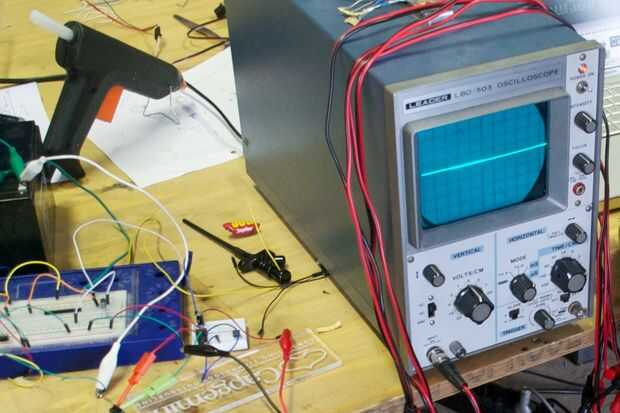

En el vídeo usé la entrada ADC de mi Bus Pirate como un osciloscopio de baja velocidad (gracias a un script en Python)

Luego elegimos el circuito en protoboard para tener un producto final más sólido de la soldadura.
