Paso 4: construcción
Paso 1.
Seleccione donde vendrán los LEDs a través de la tela y corte + formas con un bisturí en esos lugares. Recuerde que los agujeros para los LEDs de infrarrojos y el Sensor. Coloqué en la parte inferior del lienzo.
Paso 2.
Consigue un trozo de cartulina (Yo utilicé una pieza de una envoltura rígida) y coloque la lona con lo orificios hacia abajo en él. Proceda a marcar donde los agujeros están en el cartón por empujar un lápiz por los agujeros y el dibujo en la cartulina.
Paso 3.
Corte agujeros en la cartulina donde están las marcas.
Paso 4.

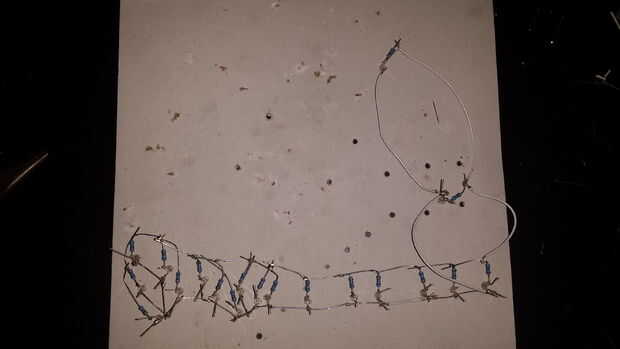

Empuje los LEDs a través de los agujeros en el cartón y orientarle para que todos los ánodos están apuntando en la misma dirección.
Paso 5.

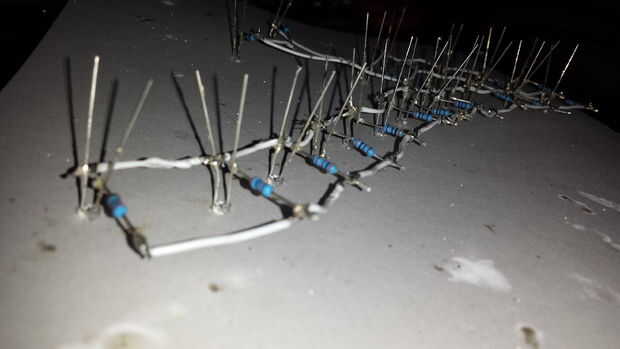

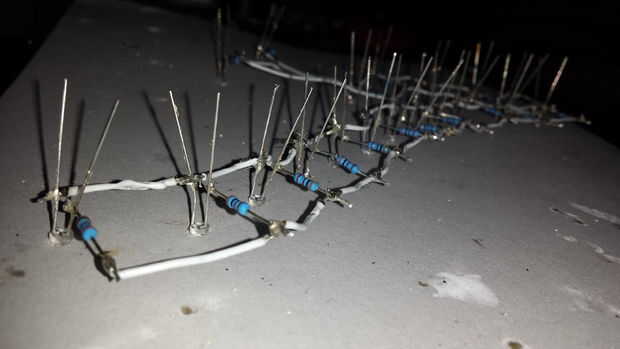

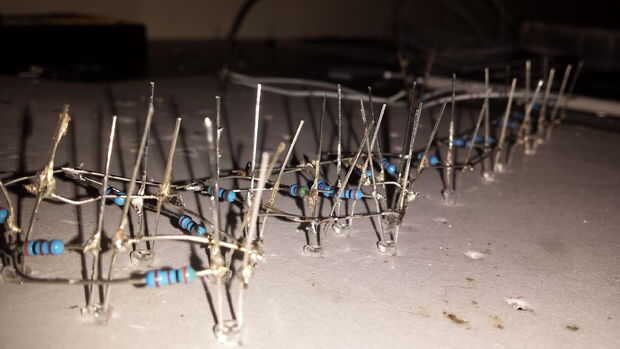

Cable todos los LEDs en paralelo con resistencias de 300 ohmios entre el ánodo y la fuente de 9V. Entonces alambre todos los bolos de cátodo juntos. Alambre de la resistencia de 1Mohm para el ánodo del fotodiodo y el cable de los ánodos de los LEDs de IR juntos y los cátodos de los LEDs de IR juntos. También, soldar las resistencias en la configuración correcta a la base del transistor y conectar su colector al cátodo de los LEDs.
Paso 6.

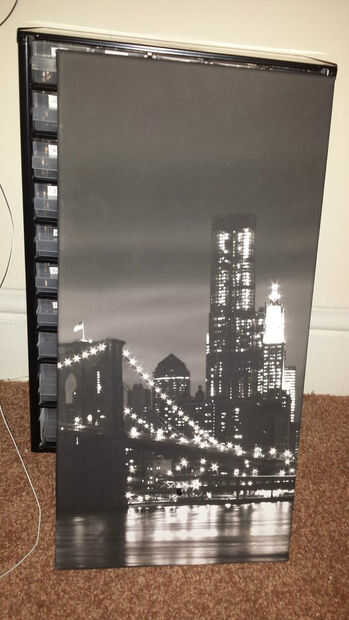

Remve los componentes de la cartulina y empuje a través de los agujeros en la lona. Repita para cada lienzo si tienes múltiples
Paso 7.

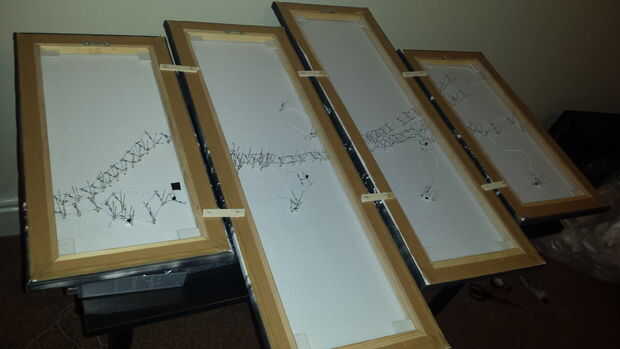

Si usted tiene múltiples lona (como yo), fijar el lienzo juntos por algunos medios, utilicé piezas delgadas de madera clavadas en el marco (que se muestra en la imagen).
Paso 8.
Alambre de la tela juntos. Los ánodos de los LEDs blancos necesitan conectarse entre sí y la base común debe crearse desde el emisor del transistor. Esta tierra también debe conectarse el fotodiodo y el cátodo de los LEDs de IR.
Paso 9.
Elegir una posición para el microcontrolador en el marco de la lona. Soldar los cables a la resistencia de base de los transistores, el ánodo de los LED IR y el pin del ánodo del fotodiodo (no después de la resistencia, antes), asegurándose de que los cables pueden llegar a los pines correspondientes en el Arduino.
Paso 10.
Conecte los cables a los pines de Arduino relativa (tip: Rotule los cables al conectarlos) y conecte el clip de la batería a la línea de 9V y la tierra. Asegúrese de conectar una de 9V cable y tierra cable a Arduino mediante el Vin o pin de Vcc y GND pin respectivamente.
Consejos:
Es más fácil hacer los pasos 8-10 cuando los componentes están en la lona porque los cables pueden ser endebles.
Pruebe cada conjunto de LEDs individualmente aplicando 9V a la resistencia final y cátodo de los LEDs. Esto encontrará cualquier dud LEDs, mal orientaciones o malos empalmes de la soldadura.
