Paso 2: la caja

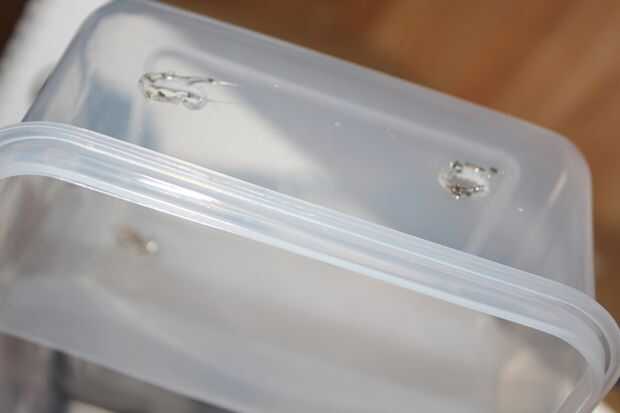

Un agujero por la primera fusión de lo. El agujero 2 primeros son para interruptor y toma AC. Continuar derritiendo hasta sus 3/4 el interruptor del tamaño y del zócalo. No queremos un agujero de gran tamaño, componentes sueltos. (primera imagen)

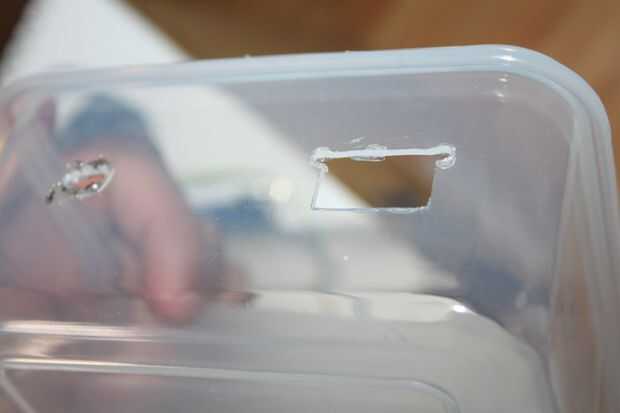

luego con el plástico fundido y tallado el área para el tamaño del componente utilizando el cortador de la maquinilla de afeitar (2 º imagen)

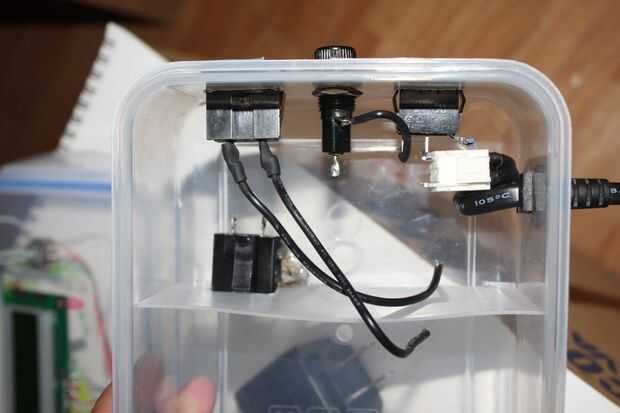

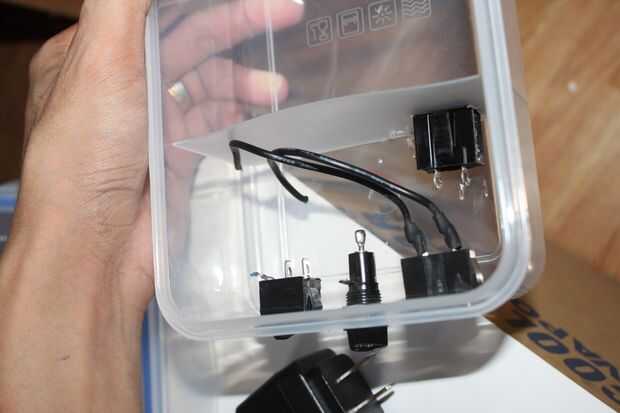

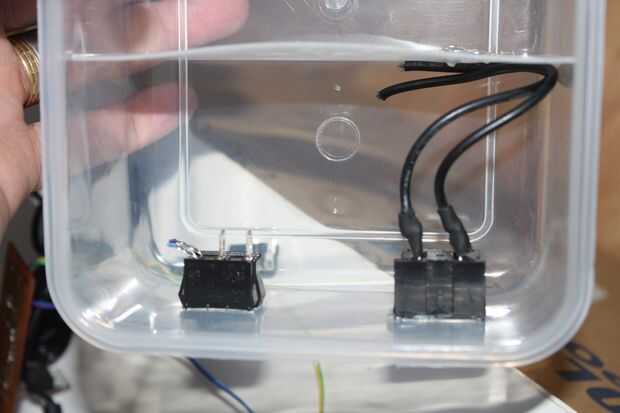

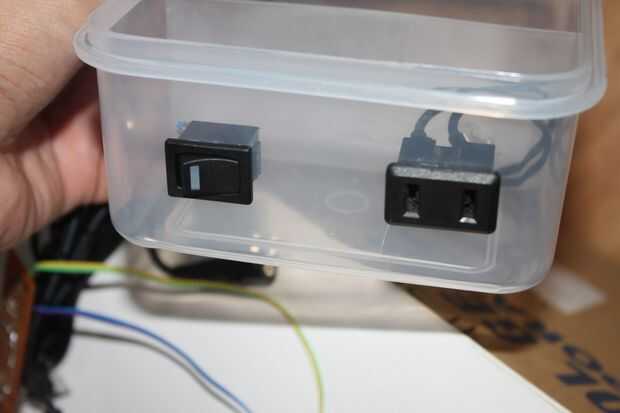

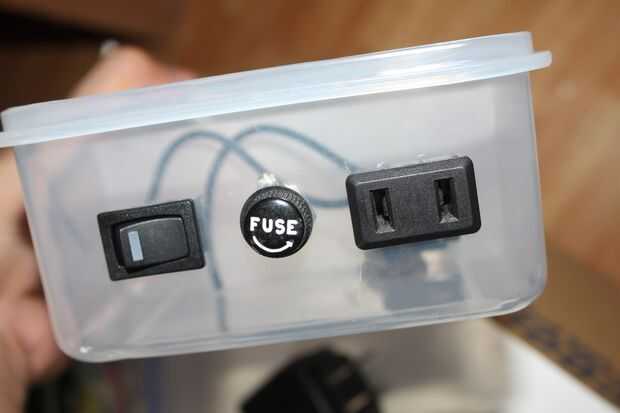

uno por uno me las arreglo para añadir el interruptor, enchufe y luego el soporte de fusible en el medio. (3 º, 4 º, 5 º imagen)
El siguiente es el conector para el adaptador de alimentación de arduino que está en la división de la lonchera. (imagen 6)

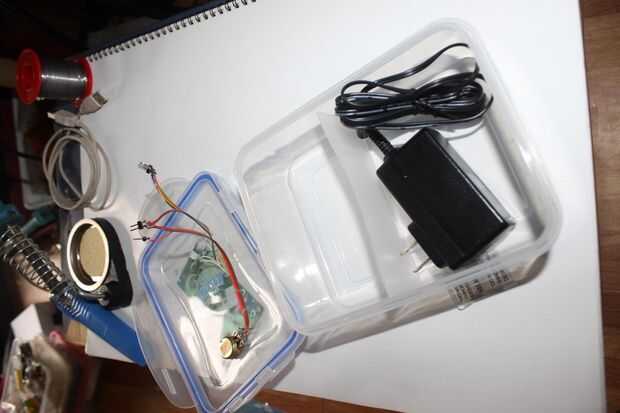

adaptador de alimentación se colocará dentro de la caja, va a ser conectado en el toma lugar en la división. (imagen 7)
y luego el cable de alimentación, mientras que tentativamente para soldar los componentes. (imagen 8)
Su multa que no la soldadura aún en esta etapa, permite enfoque simplemente en Agregar componente grande y fijándolos bien, lo que encaja perfectamente.
Si usted encuentra difícil de cortar y tallar el plástico y los componentes no encajaban perfectamente no te preocupes, sólo tiene que añadir pegamento caliente sobre ella.

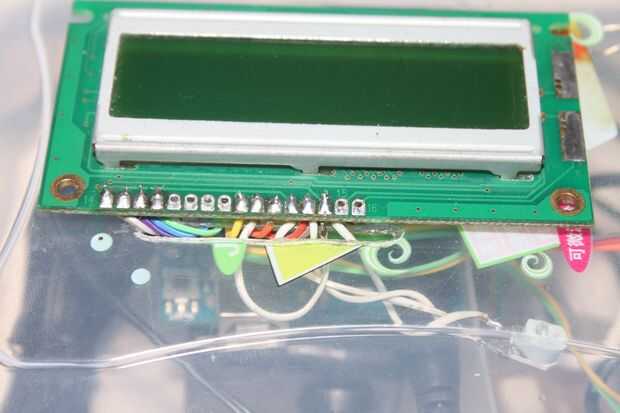

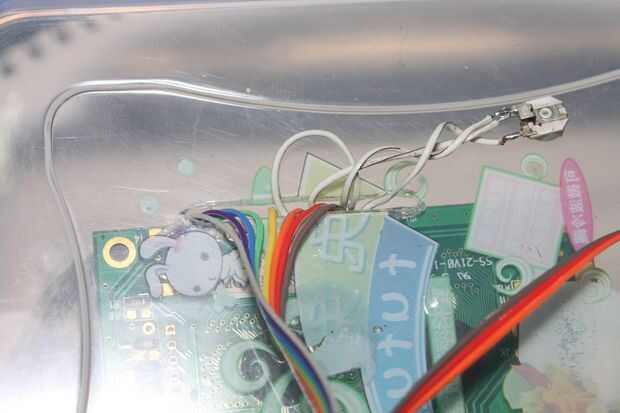

luego permite añade más agujeros en la lonchera. Esta vez es en la tapa. Decido colocar el LCD en la parte superior la tapa. Fundir para crear una pequeña ranura. Estos serán para los cables de la pantalla LCD. (imagen 9, 10)

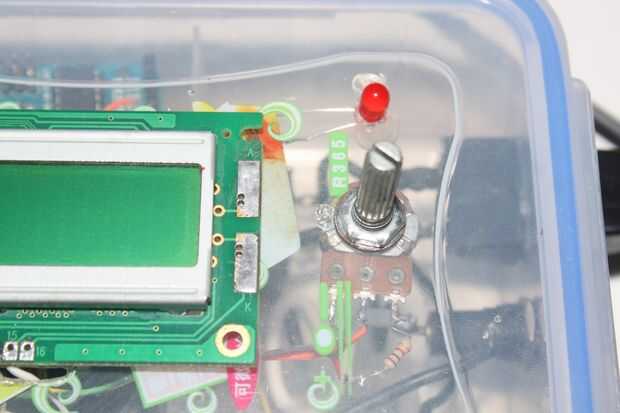

por último añadir 2 agujeros para el LED y potenciómetro.
Mi mala en esta parte porque me precipité en soldar los componentes, consulte componente (imagen 7) ya está soldado. me di cuenta al final que no puedo insertar los encabezados de perno en la ranura. No quiero un corte grande. por lo que había perdido mi tiempo, desoldar el cable así que pude insertar los cables.
