Paso 3: Cableado Arduino

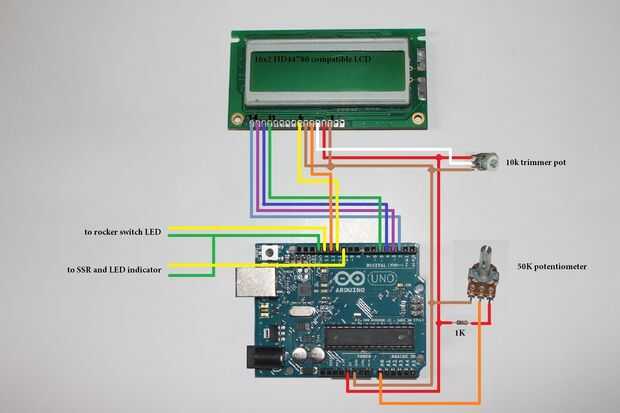

Quise utilizar el esquema pero me resulta difícil saber-que-es-que componente real conectado en así que decidí usar diagrama pictórico, esperamos que esto sería útil. también puede comprobar http://arduino.cc/en/Tutorial/LiquidCrystal es la misma conexión.
permite así iniciar agregando energía al LCD, conectar:
LCD Gnd pin 1 a Arduino Gnd (cable rojo)
LCD V + en el pin 2 a Arduino 5v (cable marrón)
a continuación permite añadir control de contraste,
conectar el trimmer pote pin 2 a la clavija 3 (cable blanco) de la LCD Vo
conectar el Trimmer pote pin 1 a 5v de Arduino, (cable rojo, en el circuito real utilicé hilo blanco)
conectar el condensador de ajuste pot pin 3 a arduino Gnd, (marrón cable, circuito real utilicé hilo blanco)
Nota:
como notado pin1 está conectado a 5v y pin3 una toma de tierra, debe ser opuesto esto significa aumentando el contraste se gira la perilla hacia la izquierda, de todos modos no ese gran cosa porque se va a establecer una vez, a no ser, ajuste con frecuencia.
entonces, RS LCD pin 4 a pin digital 12 (naranja)
Pin RW del LCD 5 a Gnd
Enable del LCD pin 6 a pin digital 11 (amarillo)
y los datos,
D4 LCD pin 11 al pin digital 5 (verde)
D5 LCD pin 12 al pin digital 4 (azul)
D6 LCD pin 13 para pin digital 3 (violeta)
LCD D7 pin 14 al pin digital 2 (gris)

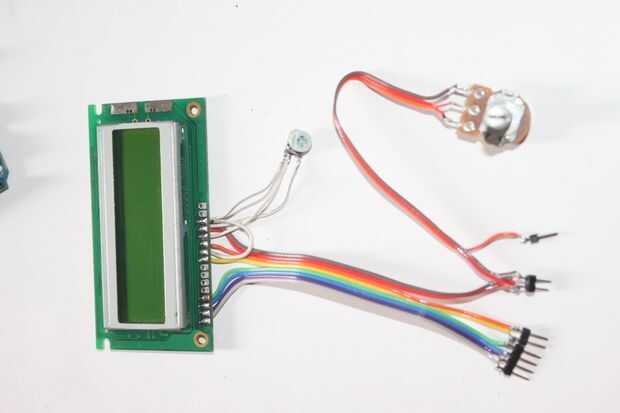

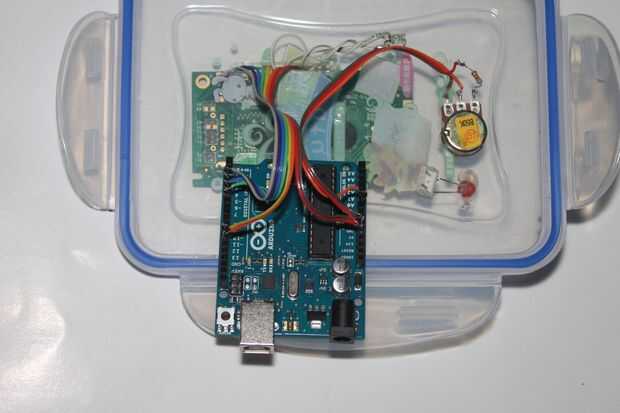

Todo el cable de cinta se sueldan al jefe del pin para la conexión fácil a la placa arduino. El otro extremo se sueldan al tablero de LCD
vamos a ir al cableado de la perilla de control (potenciómetro), conectar:
pin 1 de la maceta a la tierra, (marrón)
pin del pote 2 a analógica en 0 (naranja)
pin de pote 3 en serie con el resistor de 1000 ohmios a 5v (rojo)
preparar pines del interruptor de eje de balancín LED que está conectado en el pin digital 13 más adelante
también a SSR y LED indicador para ser conectado al pin digital 10
