Paso 5: Sección de red
Especial cuidado en este paso, ofertas en la red
Aunque ambos toma de AC son paralelas a la red conectada para cambiar y protegido por un fusible, solo la toma de AC para el hierro es controlada por la RSS. He puesto en ese orden para que el interruptor sirve como la principal potencia y será el interruptor para arduino.

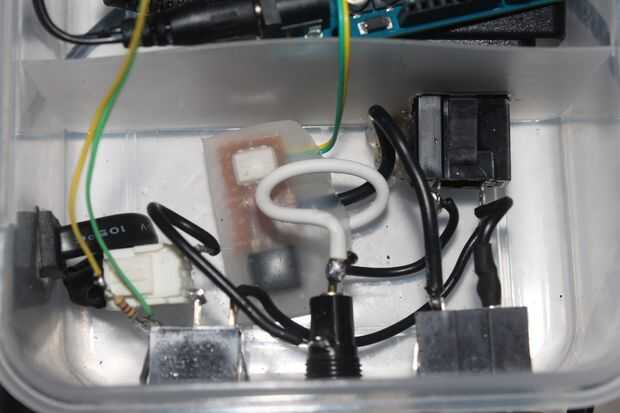

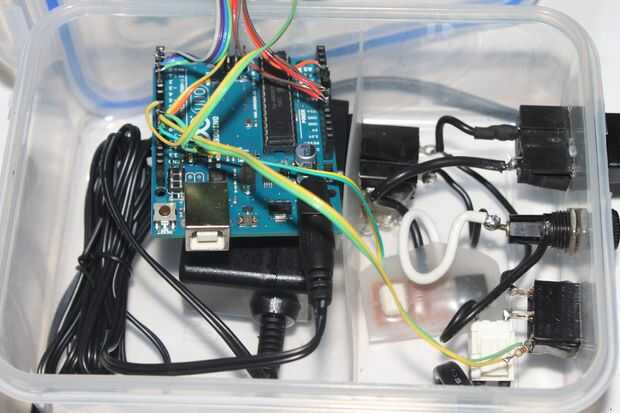

Componente de CA están colocados en el compartimiento de derecha de lonchera mientras que en el lado izquierdo es arduino y fuente de alimentación.
el indicador LED está en la tapa de la lonchera.

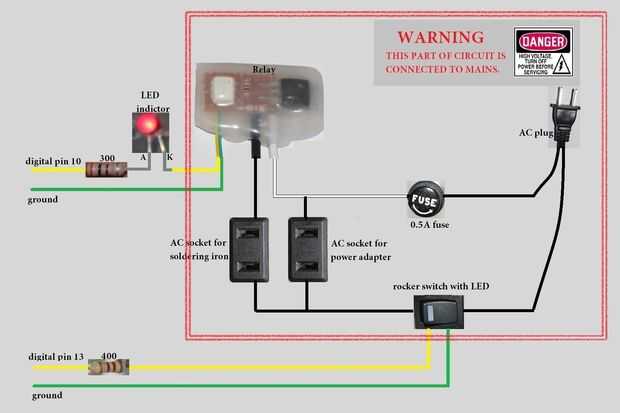

ahora permite conecta todo:
indicador LED rojo conectado en serie con el resistor y SSR observe la polaridad del LED. conectar al pin digital 10.
el interruptor tiene 4 terminales los más pequeños son el ánodo y el cátodo otra vez polaridad y conecte al pin digital 13 2.
doble Compruebe y revise la conexión de cualquier error. Asegúrese de que no hay corto circuito. Puede utilizar tubos de encogimiento en los componentes que se encarga de la red.
entonces finalmente tiempo para subir el código...
