Paso 6: código de
Girando el eje del potenciómetro en sentido horario, estamos aumentando potencia y en sentido contrario para disminuir. Entrada analógica 0 lee el potenciómetro y ajustar la salida PWM del pin digital 10 que controles el SSR, también conduciendo el indicador LED rojo situados en la parte superior cubierta de la caja. Esto hará que sea más brillante o Atenuador. Arduino mostrará el valor de PWM en un LCD así como aproxima la temperatura del soldador. Uso de cautín Goot de 30watts y prueba la temperatura en la punta. mis lecturas de su temperatura son mi base para el valor indicado en "Temp". Tenga en cuenta, tomaría un minuto completamente calor del soldador y a 5 minutos para enfriar.
Otra vez es sólo una aproximación no la temperatura de la punta real aunque está cerca de la actual.

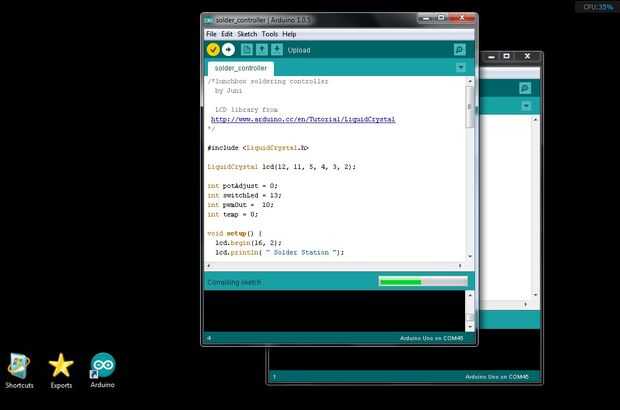

Aquí está el código
/*
regulador soldar lonchera
Biblioteca de LCD de
http://www.Arduino.CC/en/Tutorial/LiquidCrystal
*/
#include < LiquidCrystal.h >
LiquidCrystal lcd (12, 11, 5, 4, 3, 2);
int potAdjust = 0;
int switchLed = 13;
pwmOut int = 10;
int temp = 0;
void setup() {}
LCD.Begin (16, 2);
LCD.println ("soldadura estación");
pinMode (switchLed, salida);
pinMode (pwmOut, salida);
}
void loop() {}
digitalWrite (switchLed, HIGH);
int potValue = analogRead (potAdjust);
potValue = restringir (potValue, 0, 990);
int rango = mapa (potValue, 990, 0, 0, 100);
int pwm = mapa (potValue, 990, 0, 0, 255);
analogWrite (pwmOut, pwm);
lcd.setCursor(0,1);
LCD.Print("PW:");
LCD.Print(Range);
LCD.println ("%");
lcd.setCursor(7,1);
LCD.Print("Temp:");
if(Range==0)
{
Temp = 0;
}
Si (rango == 1 || gama > = 5)
{
Temp = 160;
}
Si (rango == 6 || gama > = 10)
{
Temp = 210;
}
Si (rango == 11 || gama > = 50)
{
Temp = 250;
}
Si (rango == 51 || gama > = 75)
{
Temp = 300;
}
Si (rango == 76 || gama > = 100)
{
Temp = 360;
}
LCD.Print(Temp);
LCD.println ("C");
Delay(100);
}
Esperemos que la continuación de este proyecto, sería una temperatura tiempo real controlado estación de soldadura mediante termopar como sensor.
Espero que usted encontrará este instructable útil. Disfrute de su nuevo controlador de soldadura lonchera :)
