Paso 6: Montaje de ejes Y (tablas superiores e inferiores)
Comience con la placa de extremo con el montaje del Motor.
Poner:
- Tuercas
Arandelas - Rodamientos de

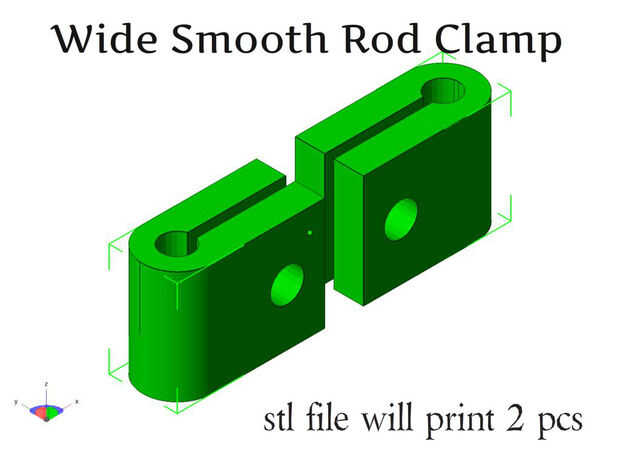

- Abrazadera varilla lisa

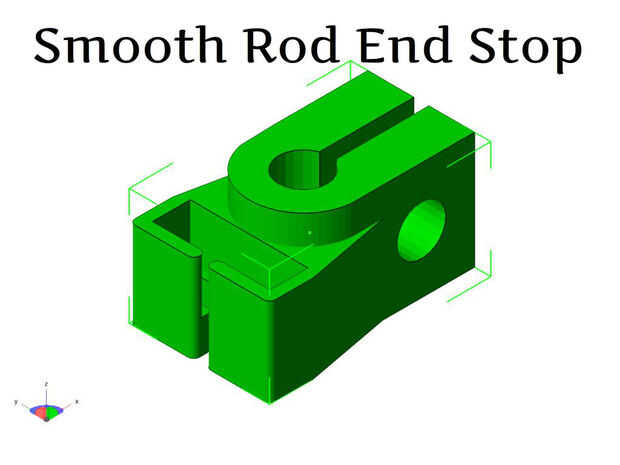

- Abrazadera varilla lisa con Micro interruptor de montaje
en varilla roscada como se muestra en la imagen.
___________
Placa de extremo con un montaje.
Poner:
- Tuercas
- Arandelas
- Rodamientos de

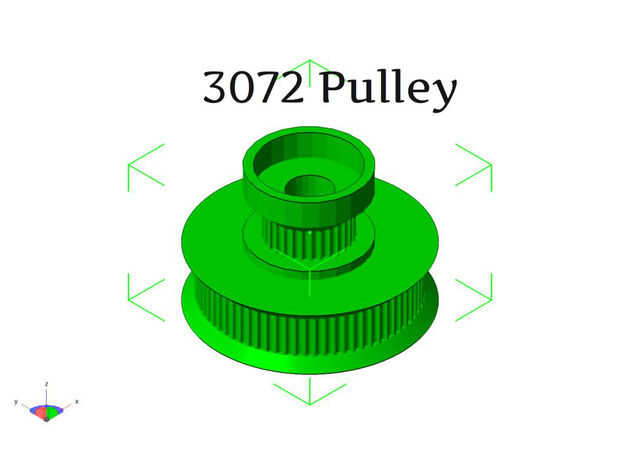

- 3072 impreso GT2 doble polea

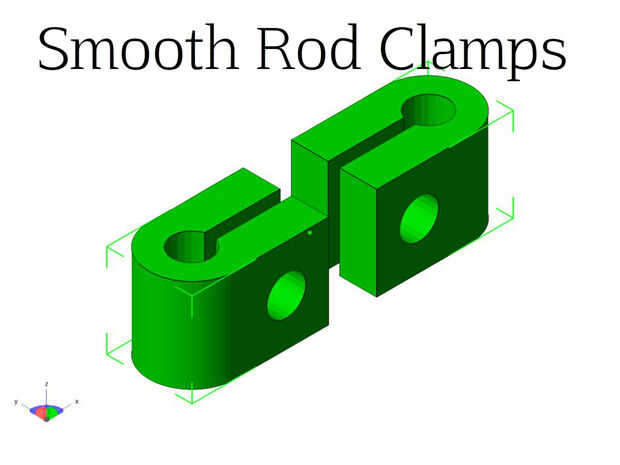

- Abrazaderas de varilla lisa
en varilla roscada como se muestra en la imagen.
_____________

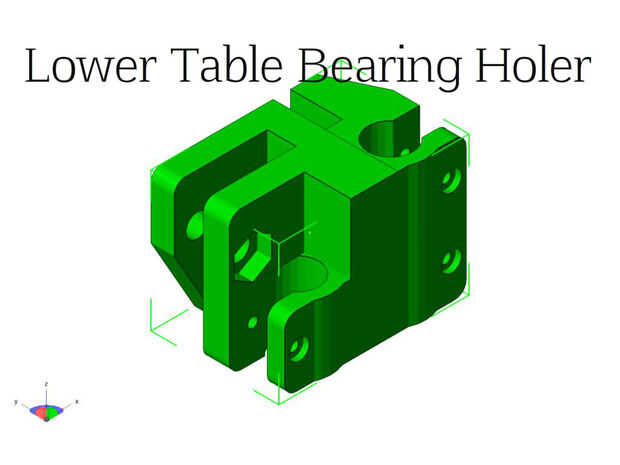

Instalación: Rodamientos lineales en la tabla inferior teniendo los titulares. (dejar tornillo suelto por ahora)

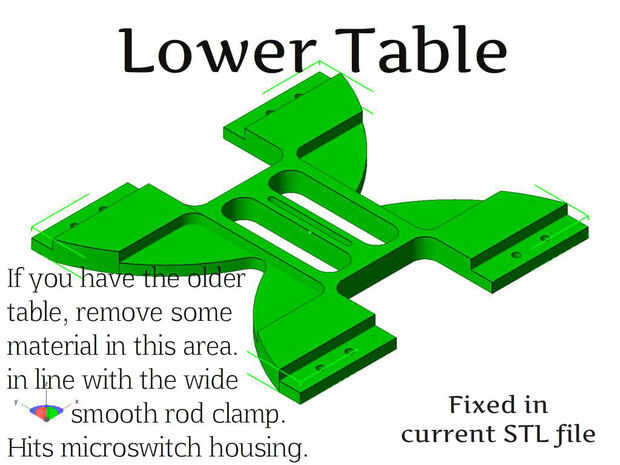

Adjuntar: Inferior tabla teniendo los titulares de la mesa inferior impreso (o su propio diseño de la tabla)
Añadir Skate rodamientos con una arandela a cada lado del rodamiento.
Deslice las barras mm lisas 380 a través de los rodamientos lineales (la más cercana a la mesa de estampado).
___________
Deslice la varilla lisa de 460mm a través de los rodamientos superiores (junto a los rodamientos de Skate)

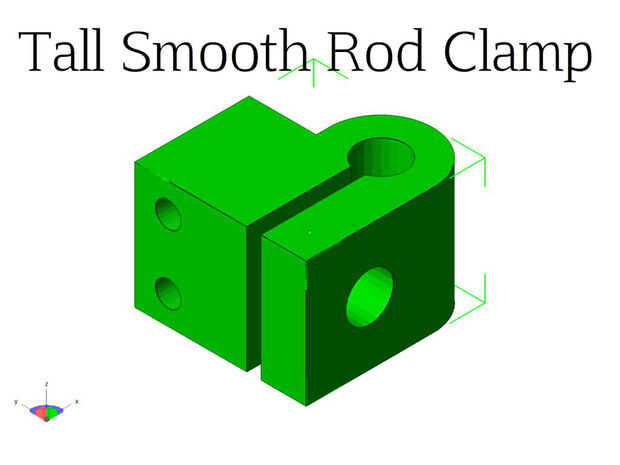

Poner una abrazadera de barra lisa altura en el extremo de cada varilla 460 mm liso.
Añadir un suave soporte desmontable con tornillo con tuercas y arandela a cada una de las varillas roscadas de 240mm.
Deslice un 240mm Varilla roscada a través de las abrazaderas de varilla lisa alto en cada extremo.
Añadir los tensores de correa, tuercas y arandela a la 470mm Varilla roscada.
Poner el conjunto de tensor a través de las abrazaderas de varilla lisa en la cama superior.
Coloque el conjunto tensor cerca del centro, (dejar las tuercas sueltas por ahora).
_____________
La Asamblea de viaje larga debe ser completa. (Pero los pernos están flojos)
Que a la Asamblea de viaje cama larga en el principal marco de la placa de extremo de abrazaderas de varilla lisa uno a la vez.
Do uno de los extremos y repita para el otro extremo.
Medir y ajustar como sea necesario hasta obtener el largo cama conjunto centrado en el marco principal.
Apriete uniformemente las tuercas en el principal marco de la placa de extremo de varillas roscadas.
Deslice al montaje de la mesa hacia adelante y hacia atrás como usted apriete las tuercas.
________________
Con las varillas lisas inferiores apretados y centrado del montaje de la mesa.
Apriete la abrazadera inferior de rodamientos lineales (movimiento libre de la comprobación de montaje de la mesa.
Apretar las mordazas superior "trazador de líneas del cojinete" (comprobación gratis movimiento de toda la Asamblea de la mesa.
Deslice la mesa de montaje hacia atrás y sucesivamente para alinear los rodamientos lineales.
Debe tener un movimiento completo de la cama larga en este momento.
________________
Instalar una correa de la tabla inferior.
Hacer un lazo en el extremo del cinturón y cremallera atar los lazos.
Hacer la ranura en la tabla impresa a ambos extremos de la banda.
Fijar un tornillo largo en la ranura de la tabla inferior. (zip tie trabajo bien aquí también)
________________
Instalar una correa de la tabla superior
Paso a:
Comienzan en la Nema 17 Motor (motor tornillos debe apretar y suelta la polea del motor).
Ir desde la polea del motor lateral superior hasta el final de la superior mesa montaje tensor de la correa anterior el
3072 impreso cojinete.
Ir a través del orificio en el tensor de la correa para el cinturón y cremallera atar el extremo suelto de la correa hacia la parte principal del cinturón.
_________________
Paso b:
Tome el otro extremo de la correa en la Nema 17 Motor
Desde la polea del Motor de Nema 17, parte inferior
Ir en el cuadro inferior del centro a la polea de la 3072 impreso (lado grande).
De la polea (parte superior) espalda superior tensor de correa de montaje de tabla sobre el motor.
Ir a través del orificio para el tensor de la correa para el cinturón y cremallera atar el extremo suelto de la correa hacia la parte principal del cinturón.
________________
Hacia los cojinetes del patín y 3072 polea impreso en posición de funcionamiento.
Alinear la polea del Motor para una alineación correcta y apriete el tornillo.
Apriete todos los pernos uniformemente en el conjunto de cama larga.
Utilice al tensor de la correa para ajustar la correa superior de la tabla.

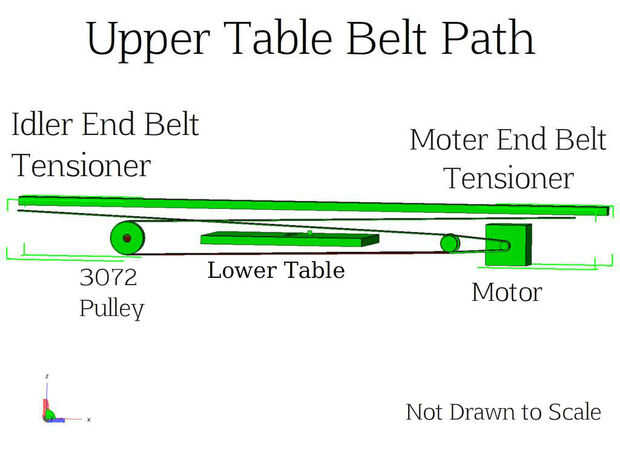

Véase el cuadro para el recorrido del cinturón del detalle.
No apriete demasiado esta banda !
Con la varilla roscada de M8 y tuercas, fácilmente puede dañar la impresora.
________________
Instalar una superficie de impresión de su elegir a las abrazaderas de varilla lisa altura.
Puede ser necesario utilice cuñas o presentar las abrazaderas de varilla lisa altura al:
(La placa de impresión) o (cama placa de montaje) que utilizas.
Los rodamientos de Skate necesitan estar en contacto con su placa.
Esto mantiene la distancia correcta entre el extremo caliente y superficie de impresión.
________________
Revisar todas las conexiones y apretar según sea necesario.
Información de cama climatizada será publicada después de que las piezas llegan y montado.
La impresora debe estar lista para seguir el cableado, pruebas y la impresión :)
