Paso 2: sensor de efecto Hall y los imanes
En primer lugar, planificar donde su caja se pegar a la placa. Soldar los cables para el sensor hall lo suficiente como para ejecutar desde una de las ruedas bien dentro de la caja. Escudo de los pernos y soldadura de uniones con tubos retráctiles.
Que empuje uno de Arduino en una de las breadboards y conecte el sensor hall. Comprobar la ficha técnica para su sensor hall especial ver el pinout. Conectarse a VCC 5V, GND a GND y salida de datos desde el sensor hall a D2 de Arduino. Cargar el código de ejemplo "Digital lectura Serial" desde las 01. Menú básico de los ejemplos a tu Arduino. Abrir Monitor de Serial en su computadora portátil y ver la cadena de ceros que indica "no hay campo magnético". Que tomar en los imanes permanentes, llevarla cerca del sensor hall y verlo cambiar de cero a uno. Puede que necesite voltear alrededor un par de veces para encontrar la cara del imán que se activará el sensor hall. Marca que lado del imán provoca el sensor. Hacer esto para todos los imanes.

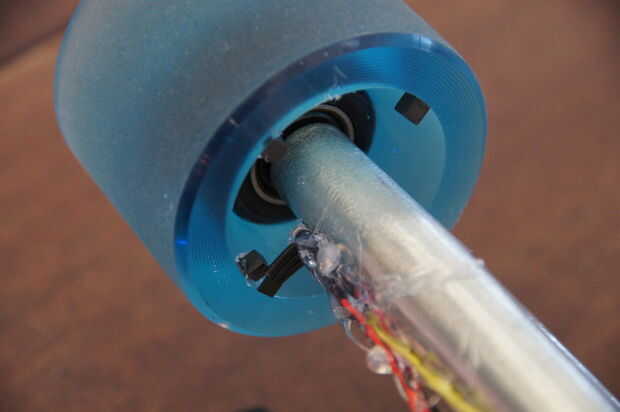

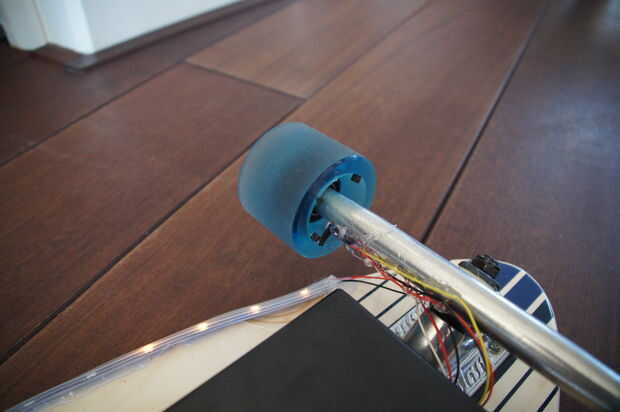

Uno por uno, pegar los imanes en el interior de la rueda. Esto es donde usted necesita los palillos. Deje caer una gota de pegamento en un trozo de madera. Recoger un imán con los palillos, moje en el pegamento y que pulse en la rueda. Encontré que esto era la única forma que podía hacerlo, sin cualquier necesidad de pegan los imanes para metal herramientas o pegado los dedos a la rueda. Asegúrese de que la cara que activa el sensor hall apunta hacia el centro del tablero. Hotglue el sensor hall en el tronco de la longboard, así que hay menos de un milímetro de espacio entre los imanes y el sensor cuando pasa. Revise de nuevo si el sensor hall detecta los imanes mirando el monitor serial y lentamente gire la rueda.
