Los accesorios extraíbles trípode pequeño tabla Dolly (eslabón giratorio mod agregado) (6 / 6 paso)

Paso 6: Eslabón giratorio ruedas modificación

Algunos de los comentarios sugieren ruedas giratorias pueden ser una opción útil, así que he añadido esa versión como una modificación. Las dos distintas versiones utilizan el mismo método de accesorio y pueden utilizarse en muchos tipos y tamaños de trípodes.

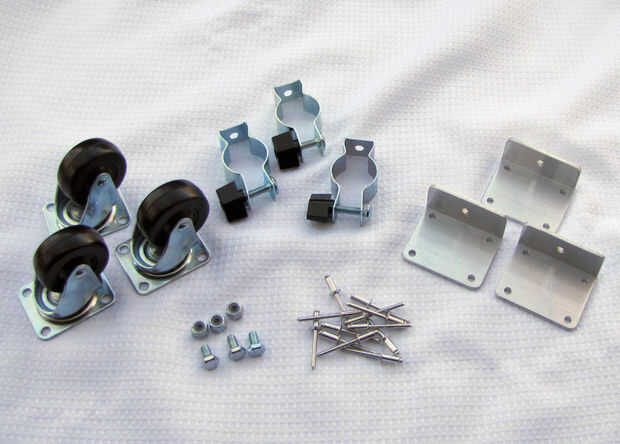

La primera de las fotos de la Asamblea presenta todas las piezas utilizadas en los accesorios de rueda giratoria de tres.

Descripción de la pieza cantidad
3 2" goma ruedas giratorias (ligeros)
3 perchas de conducto ½" o ¾" o 1"(dependiendo del tamaño del pie sobre la pierna trípode o mesa)
3 ¼" bar las perillas (estándar 20 TPI)
3 ¼ "x ½" pernos hexagonales (estándar 20 TPI)
3 ¼" las tuercas de fijación (estándar 20 TPI)
12 3/16 "x ¼" grip gama aluminio pop remaches
3 de 2 "x 1/8" aluminio ángulo stock (cada corte hacia el lado más largo de la placa de montaje de la rueda)

Corté tres piezas de 2" aluminio stock de ángulo para coincidir con la longitud de la rueda giratoria, placa de montaje y corte de un borde a 1 1/8". Luego redondea sobre y había alisado todos los bordes y esquinas. Solía uno de las placas de montaje de la rueda guía Perfore cuatro agujeros de 3/16" para remaches. Usé uno de los ganchos de conducto para determinar dónde se perfore un agujero de ¼" en el otro lado de la culata de ángulo. La suspensión del conducto debe ser montada 1/8" sobre el interior borde de la culata de ángulo para permitir el despeje de los remaches y la barra de mando.

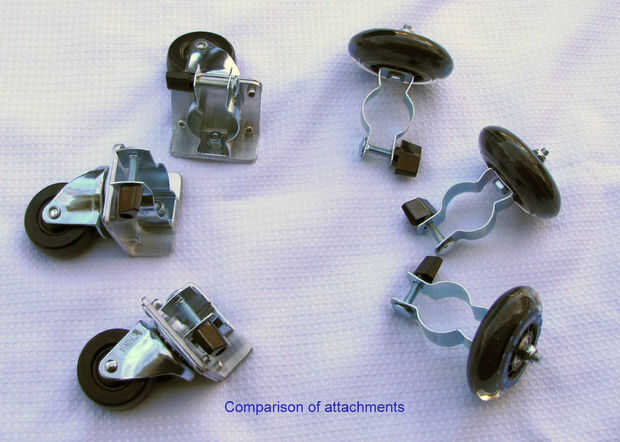

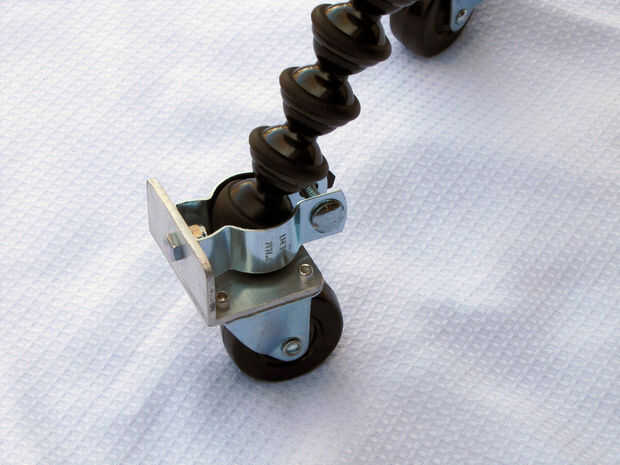

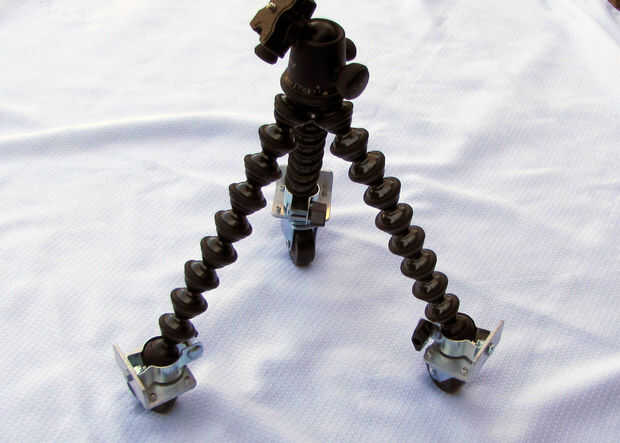

Cuando haya terminado el stock de ángulo de la perforación, entonces estás listo para montar el resto de las partes. El resto de las fotos muestran el proceso de ensamblaje y varias otras vistas del accesorio: comparación de los dos tipos de archivos adjuntos, comparación de alturas de los dos accesorios y dos vistas diferentes del accesorio mientras está en uso.
