Paso 7: cables
Cableado todo :) Este es el paso donde el fanático soldado ha estado esperando.
Pero primero una pequeña ADVERTENCIA/disclaimer de mí:
Puede notar que no utilicé resistencias en este proyecto. Usarlos en la fase de prototipo pero el LED si no que brilla intensamente brillante bastante. Así que me deshice de them.with no hay resistencias en el camino los leds brillan muy bonito.
Cuando se conecta a mi arduino pro mini, funcionaba bien para 9 días. De repente detenía working.i probado el mini pro con otro programa y todavía funciona perfectamente. Se desconoce la razón por qué el mini pro no funciona mi bosquejo de rgb. Porque es un nuevo mini pro por correo (plazo de entrega de 4 semanas) me cambié a mi mega de arduino genuino viejo fiel. Sin problemas alguno.
Sin embargo tomar ninguna responsabilidad si se le sopla es arduino. Incluso cuando digo que mina realiza perfectamente bien.
¿Ahora con eso a un lado deja pasar vamos?

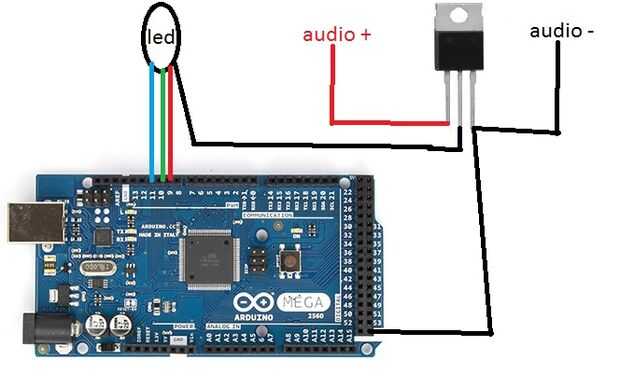

Como puedes ver que he hecho un esquema de pintura :)
Conectar los cables rgb (torcidos juntos en el paso anterior) como sigue:

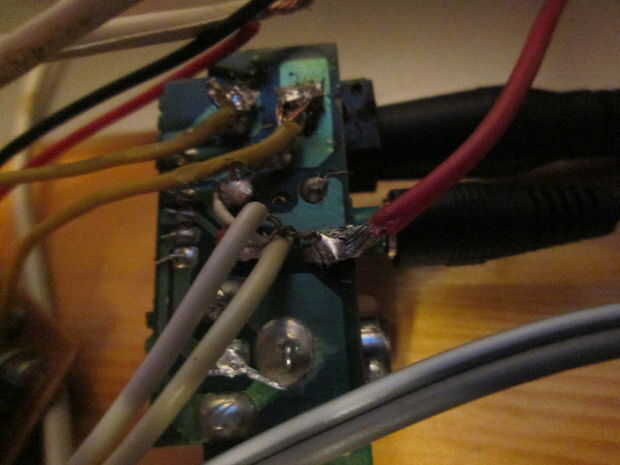

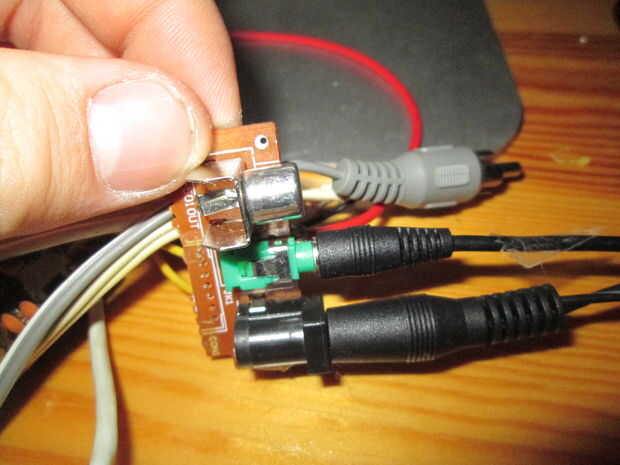

el cable del LED rojo al pin 9 el cable del LED verdes al pin 10 eres alambre para el bleu LED al pin 11 conecta el cable de tierra a la mitad del perno en la punta 31 Ubique donde el conector de entrada es a usted está circuitboard altavoz (ver foto)

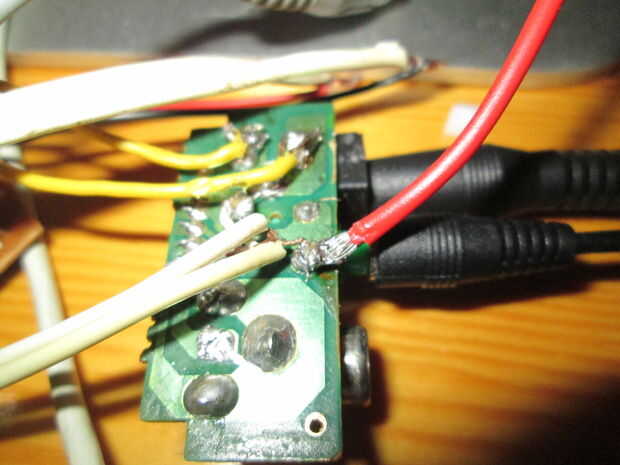

Soldar un cable a la izquierda (o derecha, no importa) clavija de entrada de audio (en serio ver fotografía)
Suelde el otro extremo de este cable con el conector izquierdo del tip31
Localice el conector de tierra en la amp circuitboard una soldadura un cable a él (chicos--> Ver imagen)
Conecte el otro extremo a la tierra del arduino y el pin de la derecho del tip31
Instalar la biblioteca de estado de ánimo de rgb (si usted prefiere usar otra rgb bosquejo dude) y subir el sketch de ciclo encontró en ejemplos
Listo
Ahora cuando se conecta adecuadamente tienes altavoces concreto bueno rgb.
Como se puede ver que hay no hay recinto para la arduino/amp.if tengo un recambio arduino pro que mini voy a mostrar cómo hacer eso.
Consejos
Apague la salida de la fuente al máximo (eres pc) un bajo el ápice de volumen la perilla en el circuitboard. Esta manera siempre tienes una agradable señal de audio potente personas viajando a usted está Punta 31 aplicar una capa de barniz para concreto para hacerlos brillante no dude en hacer preguntas. Les contestaré tan pronto como pueda.
Y una vez más, lo siento por mi terrible inglés
Brian.
