Paso 9: Instalar los controladores analógicos.

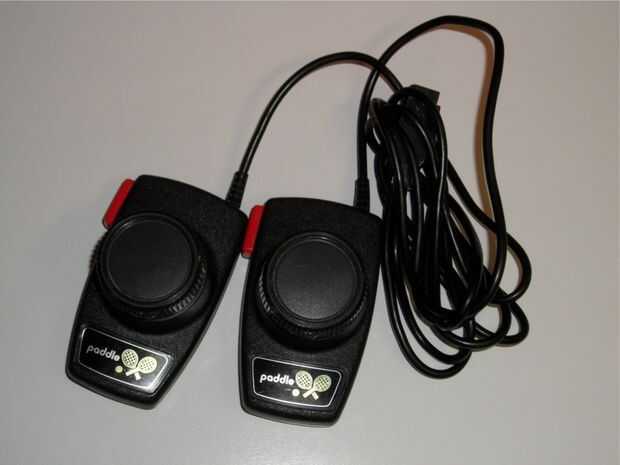

Coge los cuatro controladores de Atari y abrir con un destornillador. (hay sólo dos tornillos)

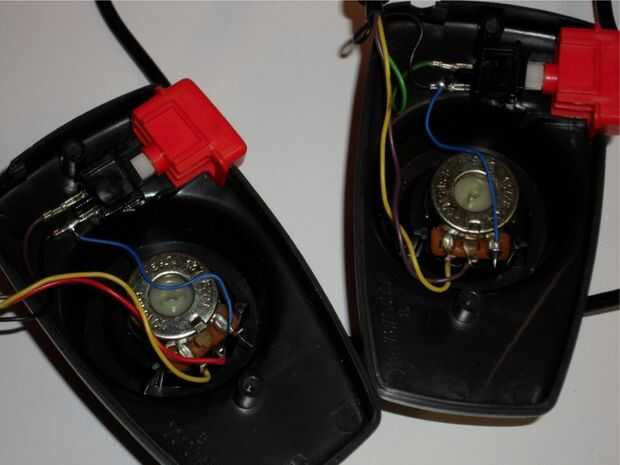

Sacar la tapa trasera y encontrará un botón y potenciómetro dentro. La soldadura de los cables desde el potenciómetro, desenroscar el potenciómetro y quitar de él es la vivienda. (ver segunda foto)
Repetir este proceso para los restantes tres controladores.

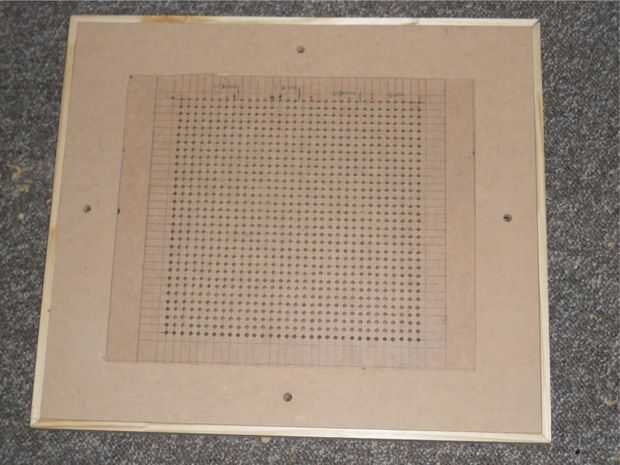

Ahora necesitamos perforar algunos agujeros para montar estos potenciómetros en. (La tercera foto lo explica todo)

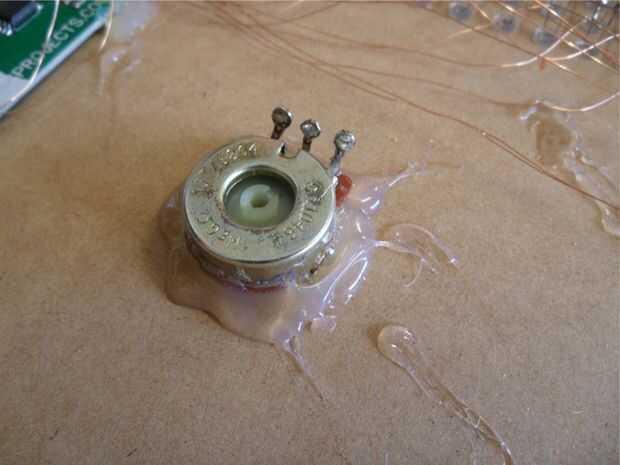

Una vez que los agujeros de perforado, se desea montar el Potenciometro en los agujeros y pegamento en el lugar con algunos pegamento caliente del derretimiento. Hacer esto para todos los cuatro potenciómetros. (ver foto cuarta)

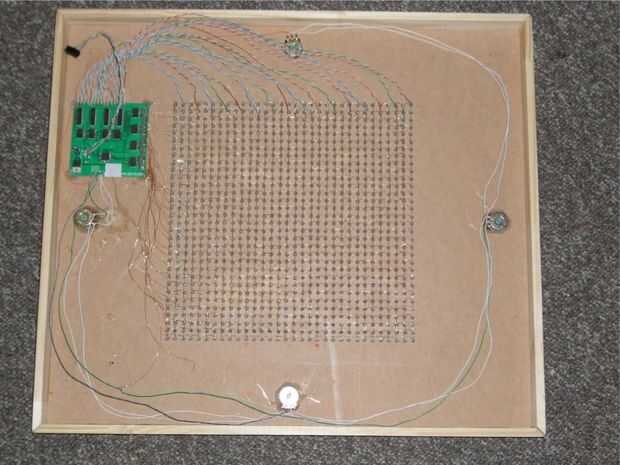

Una vez que están en su lugar, usted necesita soldar tres cables a cada uno. Si utilizamos el potenciómetro más cercano a la placa de circuito como referencia: (ver foto quinto)
- Conexión superior = + 5v
- Medio de la conexión = conexión del reproductor
- Conexión de fondo = tierra
Un poquito de teoría detrás de esto es entre la resistencia total del potenciómetro hay + 5v. Cuando gire el potenciómetro nos movemos la conexión media más cercana a + 5v o más cercanas a tierra. así que en efecto estamos cambiando el voltaje en el conector del medio y esto es lo que nos da nuestra posición para el murciélago en la pantalla.
De todos modos, si luego sigues estas conexiones el potenciómetro de la parte inferior, ahora tenemos:
- Conexión a la izquierda = + 5v
- Medio de la conexión = conexión del reproductor
- Conexión a la derecha = tierra
y luego seguir esta misma regla para las dos siguientes. Si usted consigue + 5v y tierra alrededor de la manera incorrecta, no dañará nada. Su palo simplemente se moverá en la dirección opuesta a la forma en que la. Si este es el caso, sólo tiene que cambiar el GND y + 5v las conexiones y lo fija.

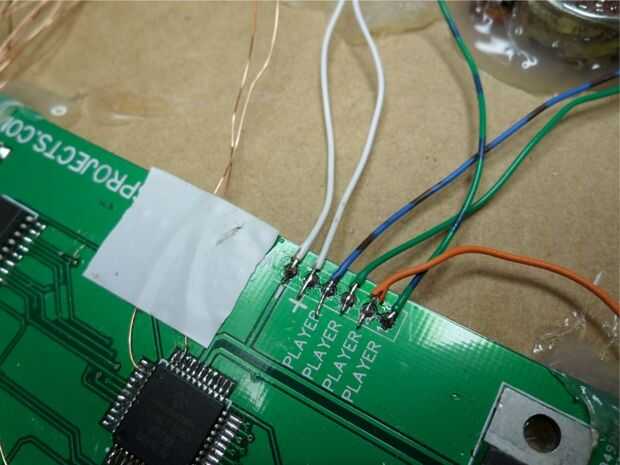

Entonces usted necesita conectar los potenciómetros a la placa de circuito. Ellos están etiquetados en el tablero de manera bastante recta hacia adelante. (ver quinta y sexta foto)

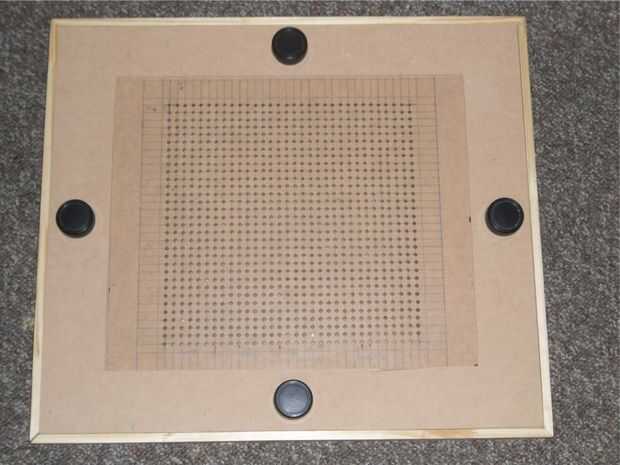

Y una vez hecho todo eso, ahora puede instalar sus mandos en la parte superior de la tabla. (ver foto séptima)
