Paso 10: Instale los dos botones.
TENGA EN CUENTA, EN MI DISEÑO DE PCB ORIGINAL (QUE ES LA UNA ESTOY TRABAJANDO CON EN ESTE INSTRUCTABLE) ME OLVIDE DE SOLDADURA PONER COJINES PARA ESTOS BOTONES PULG QUE EL PCB REVISADO OBSTANTE, INCLUYE COJINES PARA ESTE PASO).

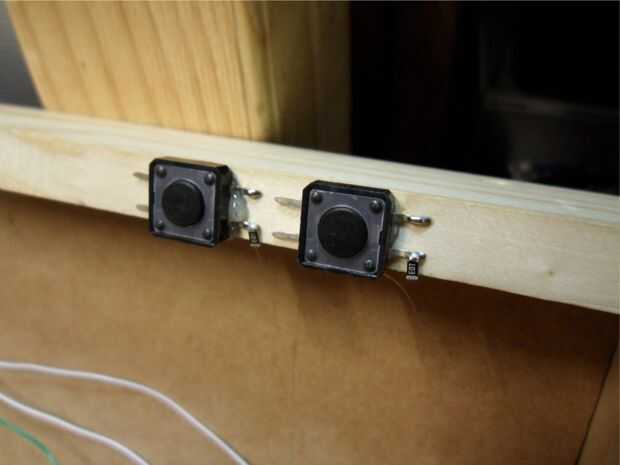

En primer lugar usted necesita conseguir el pegamento caliente del derretimiento y pegar los botones en la parte inferior de la tabla preferentemente cerca del borde para facilitar el acceso. (ver primera foto)
Una vez hecho esto, usted tendrá que soldar una resistencia de ohm de 10 k a una pierna de cada botón. (esto no será necesario con el nuevo PCB) (ver primera foto) Al otro lado de cada resistor va a + 5v
La conexión en el mismo lado del botón va a tierra.

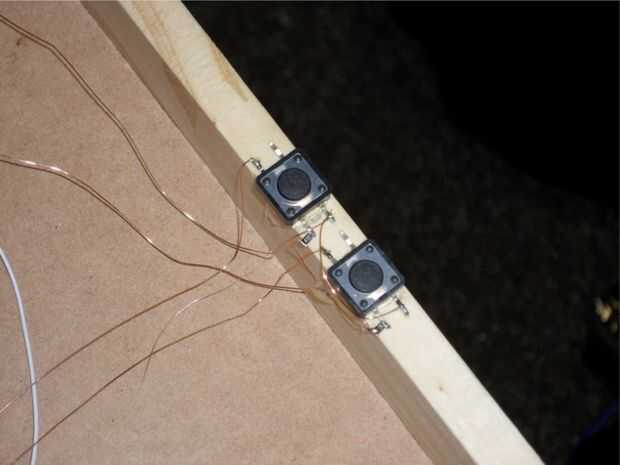

Por último, la conexión en el otro lado del botón frente a la resistencia va a PORTC patillas 0 (para uno de los botones) y luego PORTC 1 para el otro. No importa qué botón va donde
Una vez más, será mucho más sencillo obtener las nuevas tarjetas en y se actualizará el instructable en consecuencia.
