Paso 1: Herramientas, piezas y descargas.
Lo primero es lo primero, usted necesitará llegar juntos a sus piezas.
Este instructivo no es para los débiles de corazón. Se requiere un entendimiento de la electrónica, capacidad para soldar componentes de montaje superficial y tal vez algunas habilidades de encontrar fallas en caso de que está el circuito no funciona correctamente por una razón u otra.
He incluido un archivo ZIP que contiene el esquema de código fuente, archivo hexadecimal y diseño de PCB para que tengas todo lo necesario para construir el circuito. Puede descargar el archivo ZIP a continuación:
Esta descarga se actualizó viernes, 01 de abril de 2011 en 23:50 CST
http://www.bradsprojects.com/Forum/Download/File.p...
Aquí está el nuevo juego de Super Pong tabla nocaut. (Este archivo incluye el código fuente y archivo hexadecimal - tiene el zip anterior para esquemas, disposición del PWB etc...)
http://www.bradsprojects.com/Forum/Download/File.php?id=934

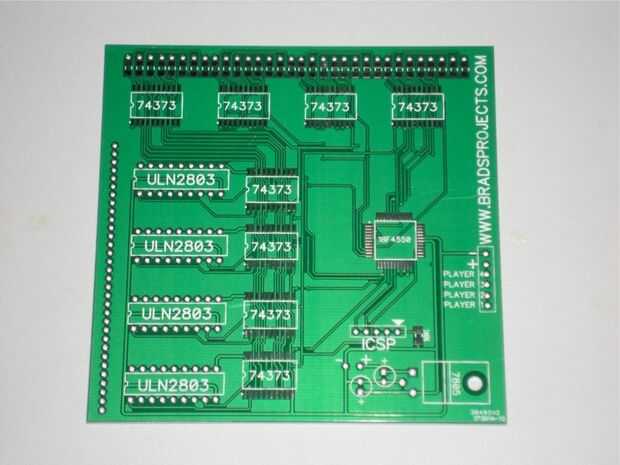

Si desea hacerlo, puede comprar una placa de circuito Super mesa de ITEADSTUDIO por $3:
http://imall.iteadstudio.com/Open-PCB/Bare-Open-PCB/im121017003.html
Son los archivos incluidos en el archivo
- Los archivos Gerber PCB - son así que usted puede hacer sus propios circuitos - necesita magia gerb para ver estos archivos
- Archivo de diseño de PCB de DipTrace - necesita diptrace para ver este archivo, diptrace es mi programa de edición de PCB
- Archivo PDF de DipTrace - usted necesitará diptrace para ver este archivo, diptrace es también mi programa de edición pdf
- SuperPongTableVer2PCBBottom-este es un archivo de imagen para mostrar lo que la Junta parece
- SuperPongTableVer2PCBTop - este es un archivo de imagen para mostrar lo que la Junta parece
- Readme_1st.txt - Este archivo contiene información sobre la versión actual del archivo zip
- SuperPongTableVER1.bas - este es el código fuente, necesitará pez espada básica para abrir / editar.
- SuperPongTableVER1.hex - este es el archivo hexadecimal que usted necesita para copiar a su microcontrolador
- SuperPongTableVer2Schematic.PNG - este es el esquema completo en un archivo de imagen
Software necesario para los archivos anteriores
Pez espada básica
http://www.sfcompiler.co.uk/Swordfish/download/index.html
DipTrace
http://www.DipTrace.com/download.php
GerbMagic
http://www.bronzware.com/GerbMagic/download.htm
Usted será capaz de comprar una placa de circuito Super Pong tabla de iteadstudio de alrededor del 15 de abril 2011 (que están en proceso de hacerlos) me dicen los tableros será aproximadamente $3
http://iteadstudio.com/store/index.php?main_page=index&cPath=19_21
Partes:

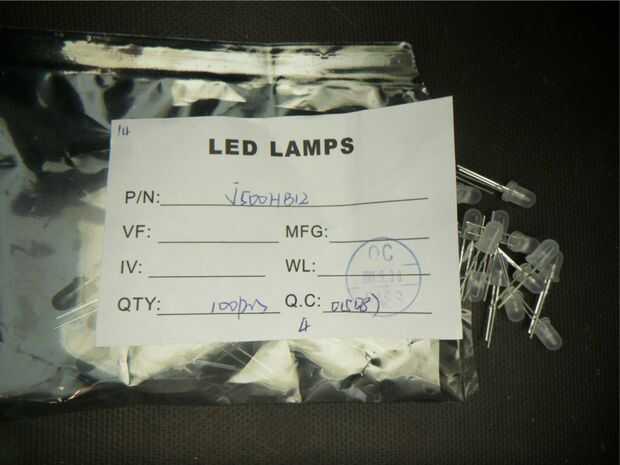

900 LED (menos de $30 si usted compra a granel en Bahía)

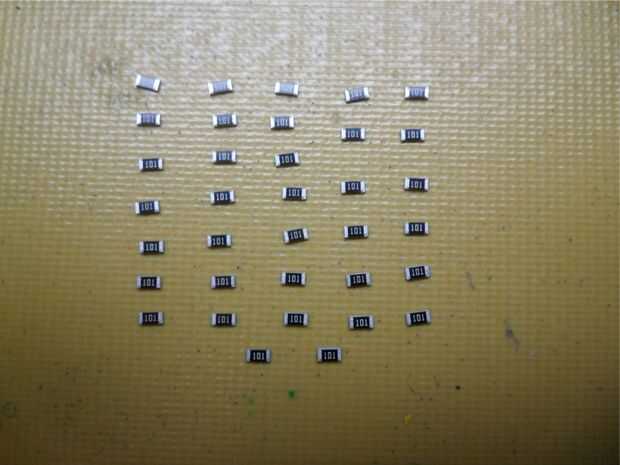

resistencias de ohm 30 x 100

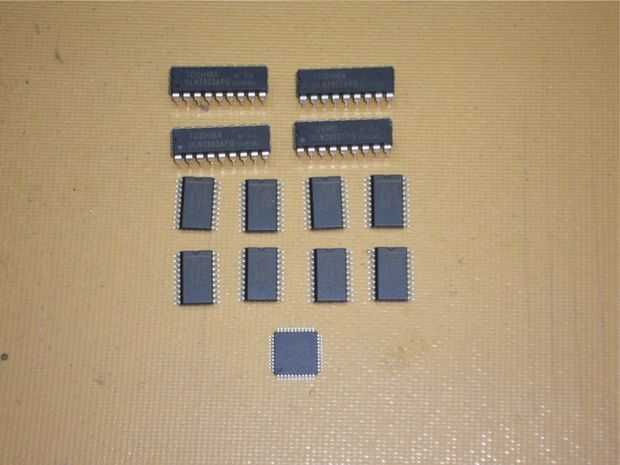

8 x 74373 Chips
4 Chips de x ULN2803
1 microcontrolador x PIC18f4550
1 x 7805 regulador
condensadores de 10uF x 2
3 x resistencias de ohm de 10 k
botones x 2
4 reguladores de pádel x Atari
sostenedor de batería 1 x 4AA
4 x baterías AA
1 x interruptor deslizante

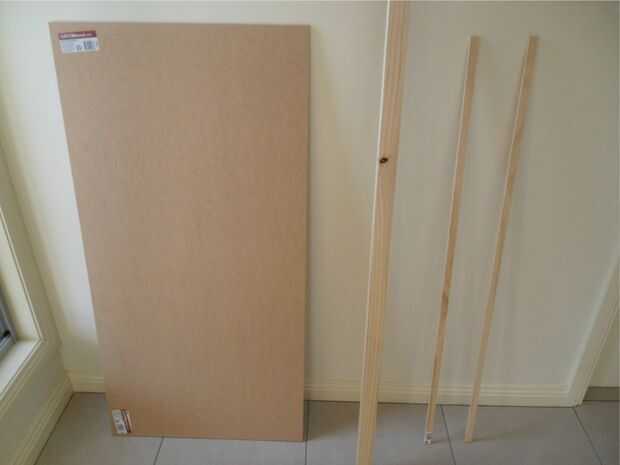

61 cm x 53 cm x 9 mm hoja de MDF (para mesa)
61 cm x 53 cm x 3 mm hoja de MDF (para rodear el vidrio)
2 longitudes de 55 cm x 10 mm x 40 pino mm
2 longitud de 63 cm x 10 mm x 40 pino mm

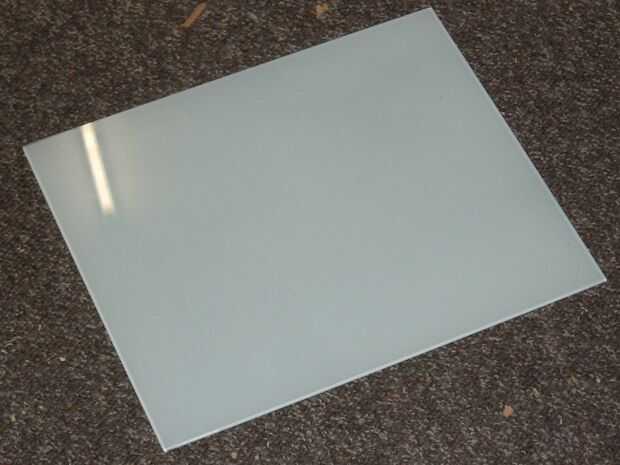

45 cm x 38 cm x 3 mm vidrio
40 mm x 40 mm x 180 cm pino

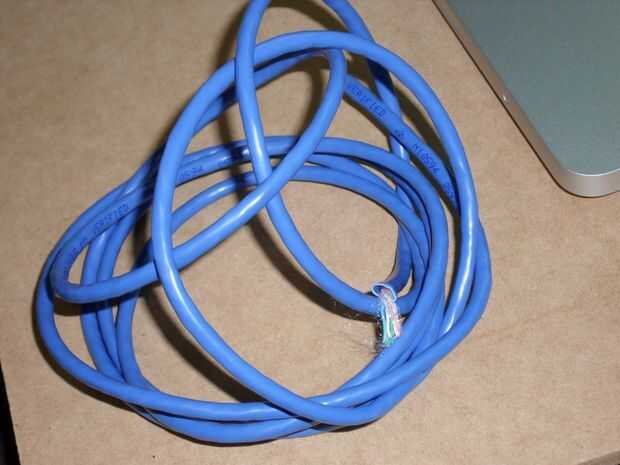

1 metro de longitud de cable de red

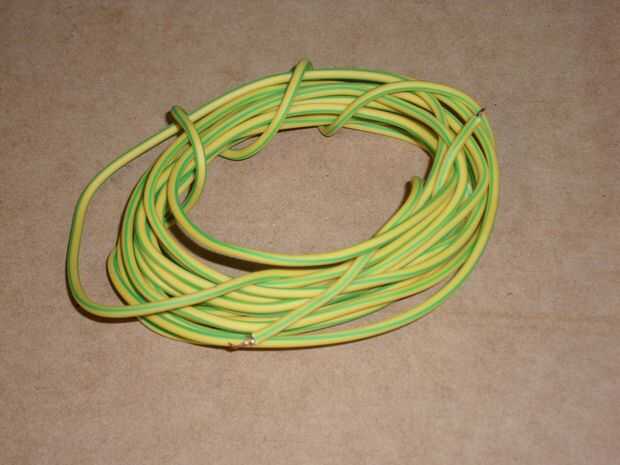

1 metro de longitud del cable de red

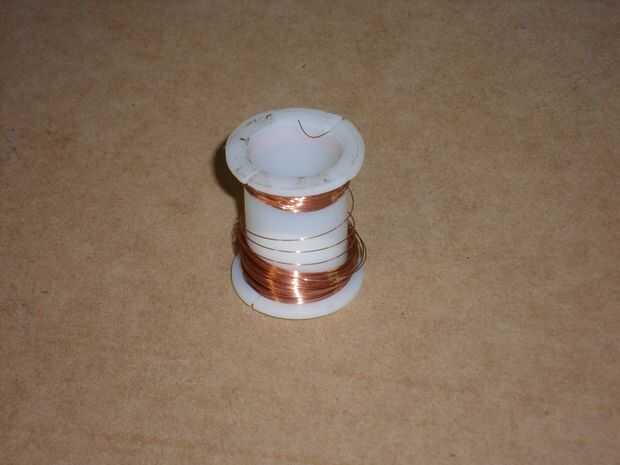

Rollo de alambre de esmalte
Caja de tornillos
Pintar (si quieres que se vea bonito)

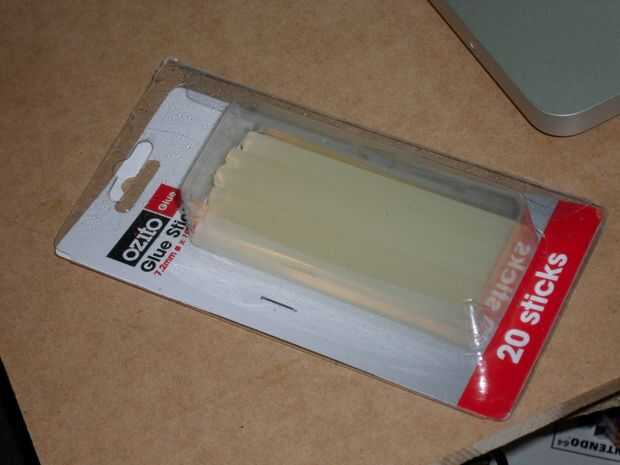

Pegamento caliente del derretimiento
Cinta aislante
De la soldadura
Mecha de soldadura (si cometes un error de soldado)
Flujo (recomendado para soldadura de pcb pero no esencial)
Herramientas:
Programador PIC

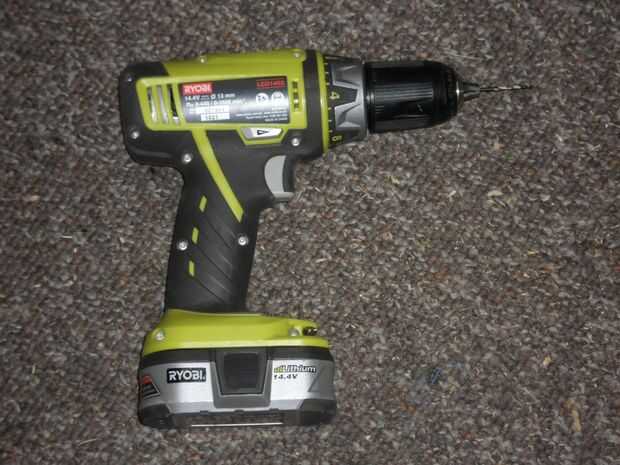

Taladro
broca para taladro de 5 mm (para el LED)
broca de 2mm (para pretaladrar los tornillos)
Soldadura de hierro
Cuchillas laterales
destornillador Philips
Pinzas
Pistola de pegamento caliente del derretimiento
Rompecabezas
Sierra circular (no esencial, ya que se puede usar la sierra caladora para todos los cortes)
lápiz
regla
martillo
agudo pico (para perforar agujeros guía en la madera del MDF)
agudo cuchillo / bisturí
