Los cuatro jugadores mesa Pong del videojuego. (7 / 16 paso)

Paso 7: Soldadura de los componentes a la placa de circuito y programa


Ahora esto es lo más que me... SOLDADURA!

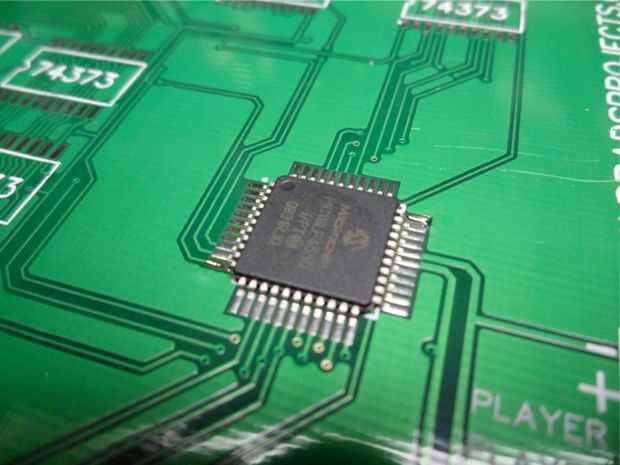

  1. Comience hacia fuera con el componente más difícil - el microcontrolador me gusta soldar dos diagonalmente enfrente de pernos primero para asegurarse de está alineado, luego continuar con el resto. (ver primera foto)

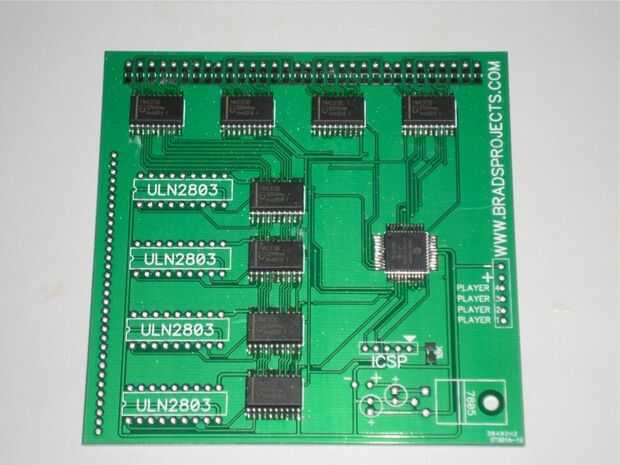

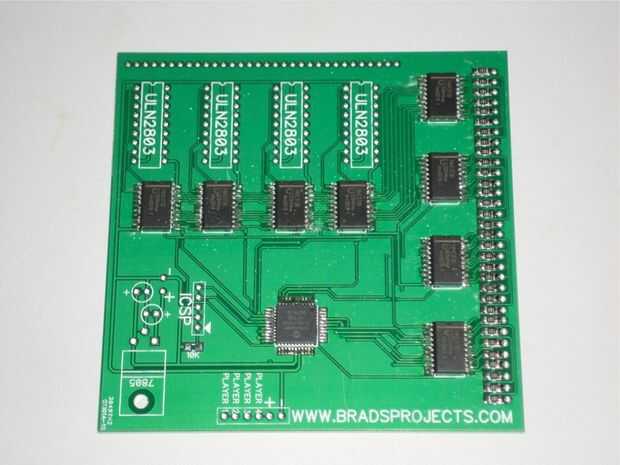

  2. La soldadura en las ocho 74373 fichas para montaje en superficie. Asegúrese de que tiene alineado correctamente, es decir los guiones deberán estar alineados con los guiones que se imprimen en el PCB. (ver segunda foto)
  3. Ahora usted puede soldar en las resistencias - 30 todos ellos (ver tercera foto)

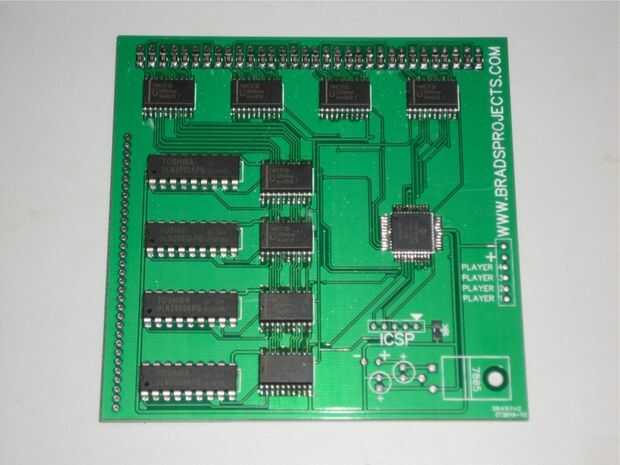

  4. A continuación son los cuatro chips ULN2803 (ver foto cuarta)

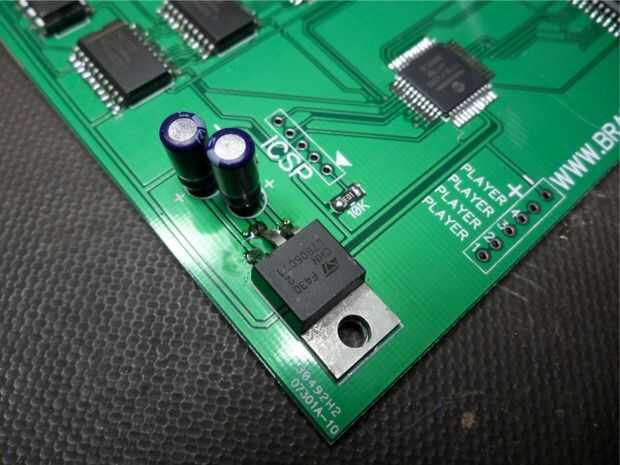

  5. A continuación, usted puede soldar en el 7805, capacitores y la resistencia de 10 k (ver quinta foto)
  6. Y finalmente, puede conectar el programador al puerto ICSP y programa el archivo hex en el microcontrolador.
