Paso 8: Montaje de la placa de circuito y soldar a la matriz.
Fuego encima de su caliente derretimiento pegamento y pegue la placa en la parte inferior de la tabla.
TENGA EN CUENTA PRIMERO LO PEGADO EN EL CENTRO A UN EXTREMO DE LA JUNTA Y LUEGO MOVERLO PORQUE NECESITABA HACER UN AGUJERO ALLÍ PARA MONTAR EL REGULADOR DE LA PALETA. ASÍ QUE NO COMETERÉ EL MISMO ERROR QUE HICE! ASEGÚRESE DE QUE USTED MONTE EL PWB SEGÚN LA SEGUNDA FOTO.
Los cátodos tendrán los hilos del cable de red para conectarlos porque requieren más corriente, los ánodos sin embargo pueden usar el alambre fino esmalte (esto es porque encendemos una columna entera de cátodos en una vez que significa puede necesitar manejar la corriente de 30 LED a la vez.)

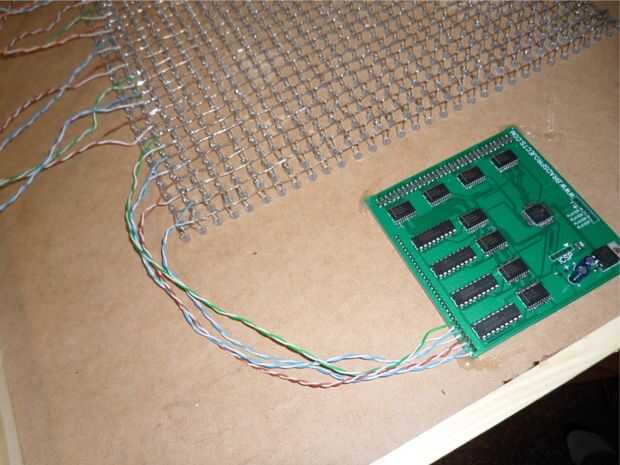

La primera foto muestra el tablero montado en la parte inferior de la tabla. Yo simplemente aplica pegamento caliente del derretimiento para cada una de las cuatro esquinas. Las almohadillas de soldadura en el lado izquierdo de la foto son para los cátodos. El circuito puede manejar hasta 32 columnas de cátodos pero puesto que este proyecto sólo utiliza 30, sólo necesita conectar el fondo 30. Sólo a partir de la parte inferior y suba (es decir La parte inferior de conexión PCB va a la columna de la parte inferior de los cátodos de los LED luego otro encima, van a la siguiente hasta etc....)

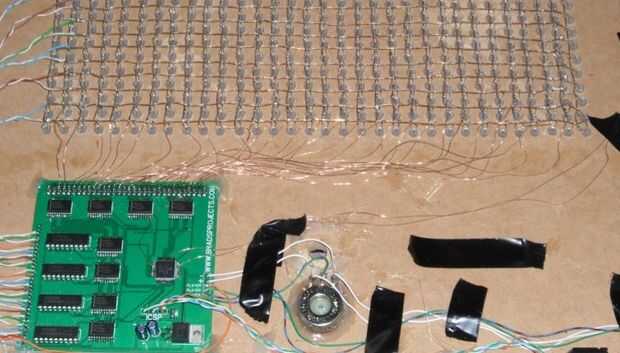

La segunda foto muestra que los ánodos LED conectada a la parte superior de la PCB. Otra vez las conexiones PCB se alinean simplemente con el LED (es decir, la fila muy derecha de los ánodos de los LED se conecta al pad de soldadura de PCB muy derecho. Además, este circuito puede manejar hasta 32 filas de los ánodos de los LED pero sólo estamos utilizando 30, así que todo lo que necesitas hacer es iniciar desde la derecha, trabajar su camino a la izquierda y deje las dos pastillas en la PCB.
