Los monstruos seguirán bailando en mi cabeza... (2 / 5 paso)

Paso 2: Hora de empezar a poner las piezas del prototipo!

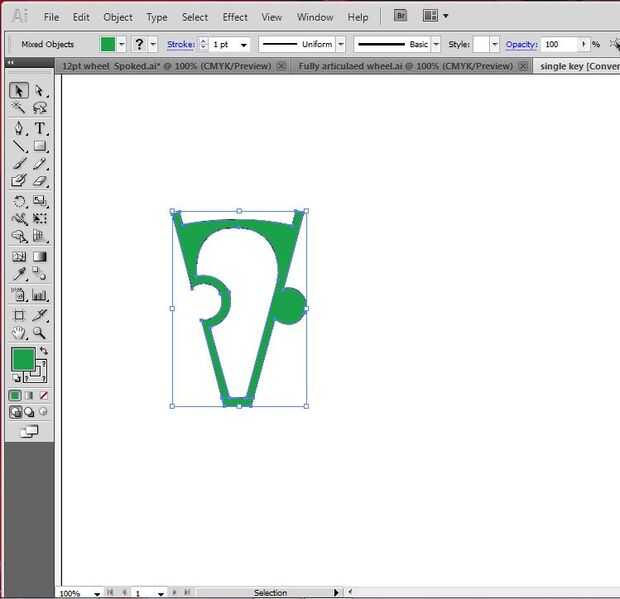

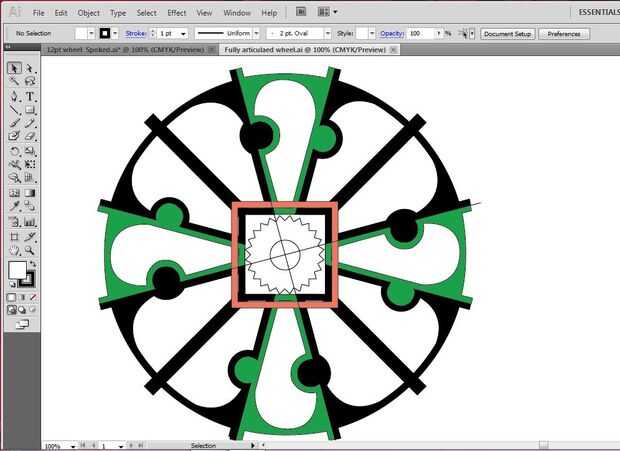

Una vez la demo mostró promesa, es hora de empezar a piezas de prototipos.  Cuando poner partes, recuerde la primera consideración es el tamaño de la máquina que va a utilizar para imprimir las piezas - no coloque archivos demasiado grandes para su impresora!  Uno de mis mejores recuerdos de la infancia fue ajustar juntos piezas de plástico de colores brillantes para montar juguetes, para diseñar piezas individuales parecía algo pude averiguar.  Volviendo a la rueda de prueba original en Illustrator, que entonces rompí la rueda en secciones, llaves los radios por lo que se bloqueo, agregó un cuadrado para el eje central que daría vuelta la rueda y comenzó a exportar piezas caminos para que yo pudiera hacerlas en objetos 3d.

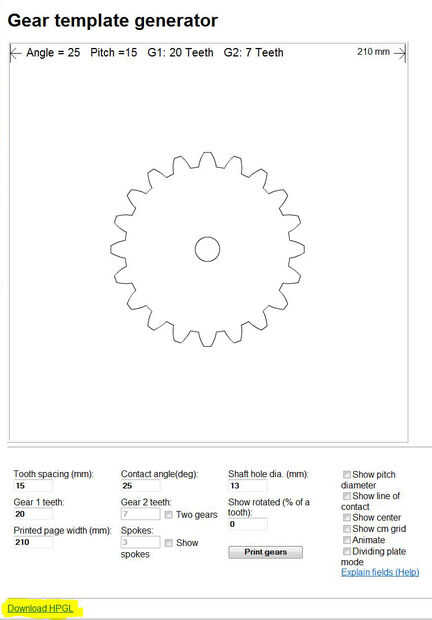

Suerte hacia fuera en la parte de creación de equipo de este proyecto de dos maneras: primero, encontré una página de creadora de engranajes en línea (http://woodgears.ca/gear_cutting/template.html) para no tener que geométricamente de impuestos yo en illustrator para crear caminos.  En segundo lugar, el aparato fue operada de la mano - esto elimina me tienen que ver las matemáticas en qué velocidades, la velocidad del motor, etc., serían necesarios para alcanzar el equivalente rotacional de 24 FPS.  Simplemente deje que el mango de la manivela hasta que ven lo que parece una estatua estática bailando en lugar cada usuario.  Mi única contribución en este caso fue "cuando un equipo grande convierte un pequeño engranaje = velocidad" no queremos que nadie brazo cae antes de llegar a la velocidad de giro adecuada!  Una vez que todas las partes de la rueda, engranajes, bielas y elementos de apoyo fueron presentadas, una rápida importación de los caminos en mi software 3D y listo... piezas!

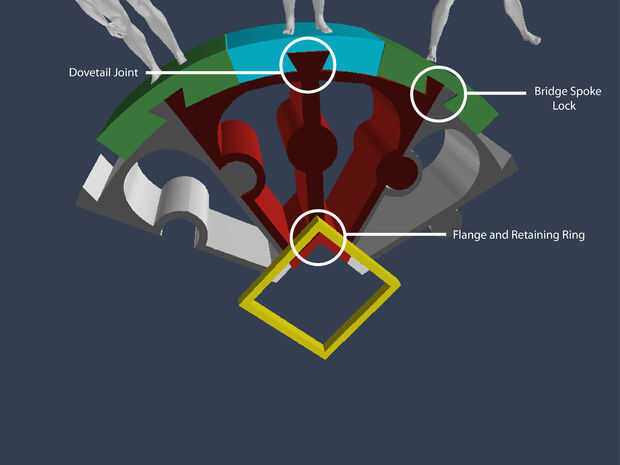

Una vez que la mecánica interna parecía prometedor, hice una pequeña manipulación adicional a las partes, con la esperanza de ayudar a bloquear esta colección de piezas giratorias juntos, así evitar un accidente de la fuerza centrífuga y alguien pierde un ojo.  Encajar los pasadores que conectarían las estatuas-en secciones de "puenteadas" (dos piezas que un rayo,) deslizarse sobre la estatua de cola de Milano emparejada base ayudaría a asegurar las piezas entre sí.

También he añadido una pestaña en el extremo más pequeño de cada pedazo de tarta de rueda.  Éstos entonces ser bloqueados junto con una anillo de retención de la Plaza.
