Paso 1: Conexión del hardware

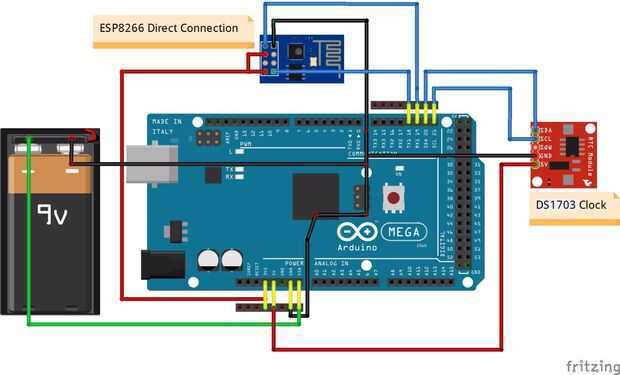

Porque la pantalla LCD y el escudo ocupan todos los pines de la Mega 2560, necesitaba añadir un segundo conector de toma fila a ambos lados de la Junta Directiva de la Mega y unirse por soldadura de los pines que se utilizarán, como el Vin, 5V, GND, RX y TX del interfaz en serie 1 y SDA y SCL. No se ve bien pero funciona. Ahora puede conectar los módulos DS1703 y ESP8266, así como la batería.
Acerca del módulo de ESP8266, parece que han tenido suerte. Conecté el RX y TX en el ESP directamente a los pines TX y RX en el lado de la Mega y funcionó bien. La mejor manera de hacerlo no es pero me di cuenta demasiado tarde. En caso de estar interesado en una conexión correcta, véase por ejemplo

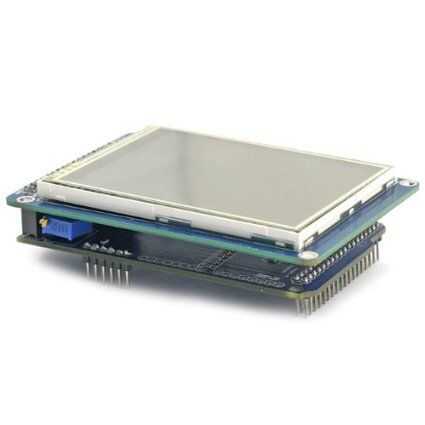

Después puede proceder a conectar la pantalla LCD y pantalla en el tablero de mega. Inserte su tarjeta SD por lo que está listo para ser utilizado.
