Paso 1: Cómo cada botón de la banda se convierte en un identificador único
Permite decir que desea hace cada botón para activar una canción para jugar, entonces el Arduino tiene alguna forma de saber qué botón fue atado y luego presiona. En lugar de utilizar RFID ya "hackeado" una solución que utiliza diferentes resistencias de un divisor de tensión resistivo.

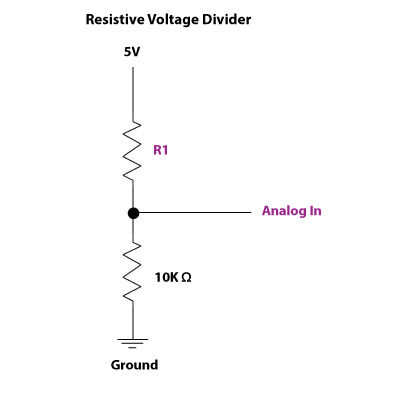

Un divisor resistivo de voltaje le permite hacer una correspondencia entre una resistencia y el valor que viene en un puerto de entrada analógico en un Arduino. Si usted hace mucho más grande que 10K Ohms R1 entonces obtendrás un valor muy bajo en la parte analógica. Si usted hace mucho más pequeños que 10K Ohms R1 obtendrá un alto valor en el puerto analógico.
Esto significa que podemos utilizar un montón de resistencias que tienen diferentes valores y asociar cada uno con un botón. Cuando un botón de conectado a un divisor de tensión, la lectura de la analógica en el puerto nos permitirá determinar qué botón lo empujó.
Entonces, ¿cómo convertimos este circuito práctico en botones?... sigue leyendo...
