Paso 5: agallas
Piezas necesarias:
Arduino Uno http://www.arduino.com
Cable de CC
Batería de 9V
Frecuencia cardíaca/pulso Sensor para Arduino $20 http://pulsesensor.com/
Corazón de LED y los ojos
Conector de batería
Cinta aislante

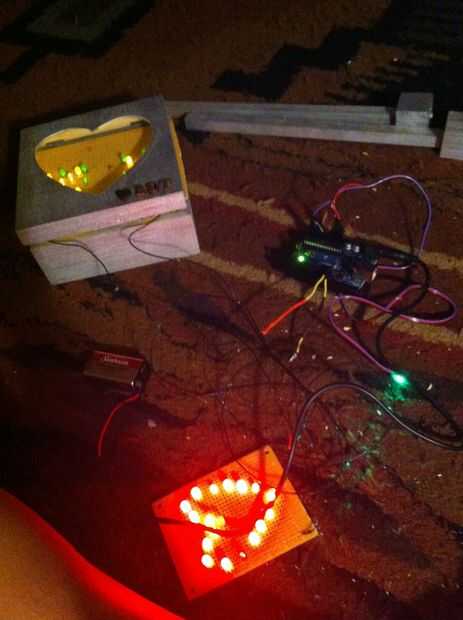

Seguir adelante y conecte el sensor del pulso en el Arduino Uno. Si no sabes cómo, el cable morado entra "A5" y el rojo va a "5V" y el negro entra "GND".
El siguiente es el LED. Puesto que los cables que utiliza para ponerlos juntos están vinculados, + de los ojos cumplen el + para el corazón y viceversa. Enchufe "13" y "GND".
Ahora heres donde se pone un poco raro. Tuve que cortar el cable de CC y descubrir el rojo y negro con cable embed dentro. Entonces tuve conectar a un conector de batería. Después me torcí los alambres juntos los cubrí con cinta aislante para asegurar que el vínculo se cumplió.
Ahora seguir adelante y enganchar el conector para la batería de 9V.
Si se enciende es realllyyyyyy exitosa. De lo contrario Asegúrese de que los cables son portados bien.
