Paso 2: Montaje A-macho

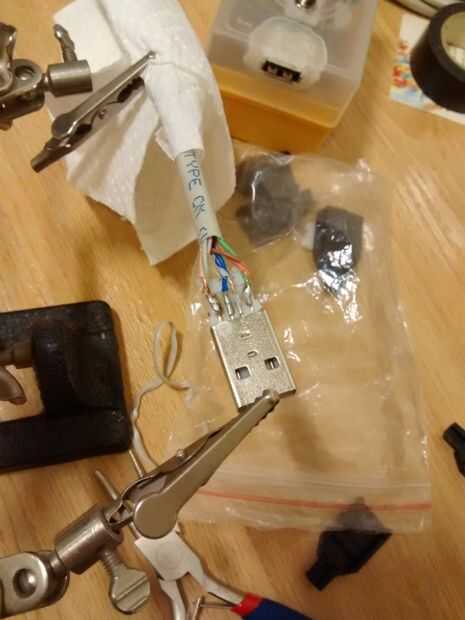

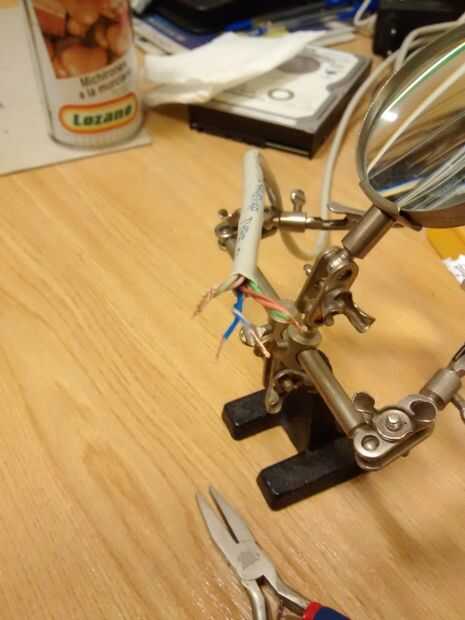

Disposición de pines del cable:
- VCC es soldada a los cables naranja, verdes y marrón.
- -D se suelda al cable blanco/azul.
- + D se suelda al cable azul.
- GND es soldada a los cables blanco/naranja y blanco/verde blanco/marrón.

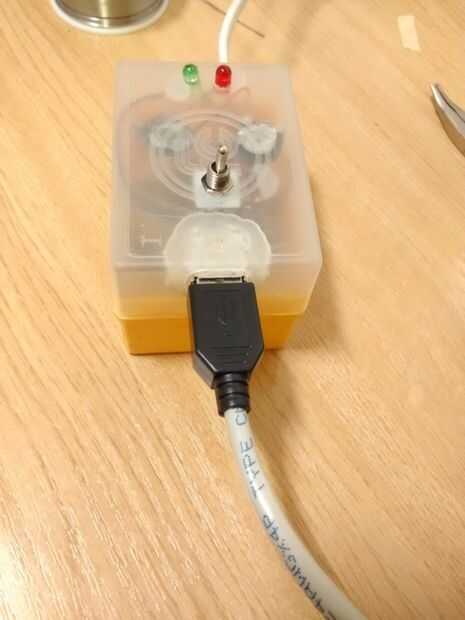

Aquí el único requisito es una habilidad un poco decente con pegamento caliente, simplemente eso. Desde las entrañas de la concha femenina son algo más grandes que lo requiere el enchufe macho para montar, después de alambre de soldadura del enchufe, una capa cuidadosamente medida de pegamento caliente se debe repartido dentro y, rápidamente, el enchufe es cuidadosamente aterrizó, teniendo un ojo en mantener el tapón en la altura correcta. Como había dejado una leve cicatriz en el lado del conector macho (en las entrañas detrás del enchufe, cerca de las pestañas de cable), algo supuestamente en aproximadamente a media altura, esto me ayudó para asegurarse de que el enchufe ser perfectamente centrado en el entre ambos lados de la cáscara. Este deber de posicionamiento fue alcanzada principalmente con mi dedo sobre el extremo del cable a la entrada de enchufe. Una vez lograda esta parte más difícil, una buena capa de pegamento caliente en el otro lado de la cáscara y... cierre para arriba!

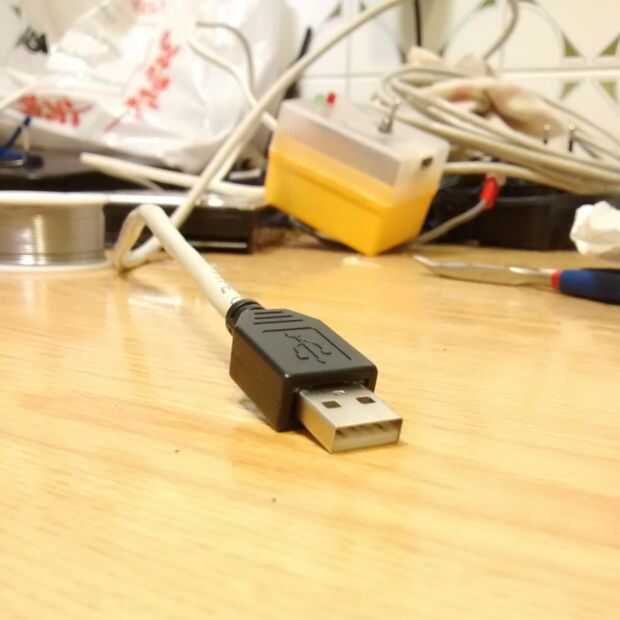

Después de esto, usé un cuchillo afilado para retirar los restos de pegamento caliente sobre el enchufe. Hecho!
