Paso 3: Hombre Micro-B y... trabajo terminado!

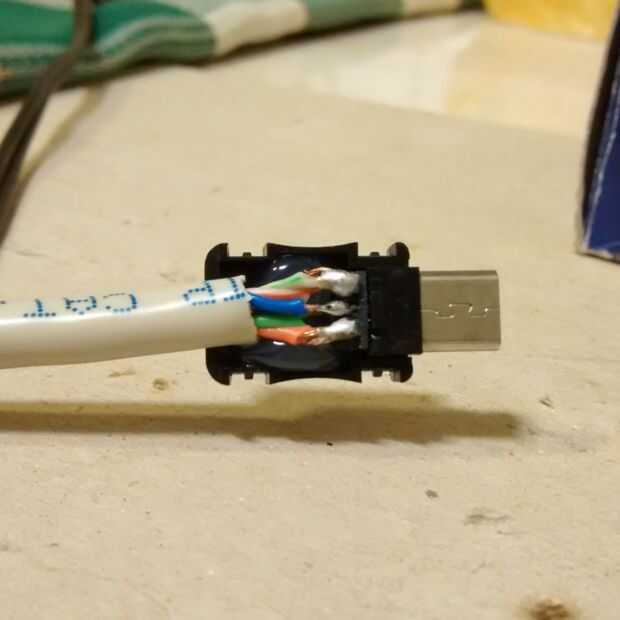

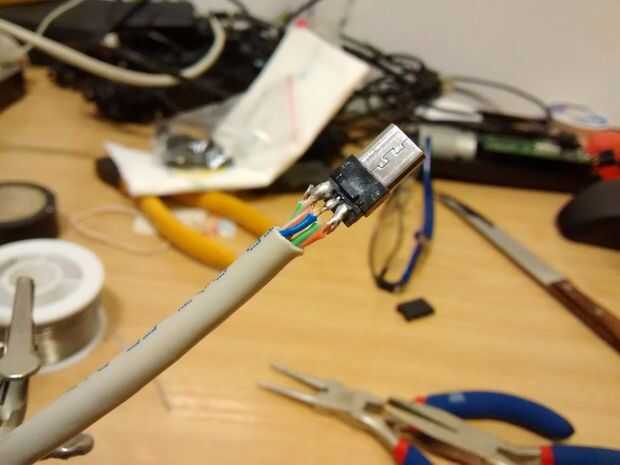

Disposición para este enchufe del cable pin:
- VCC es soldada a los cables naranja, verdes y marrón.
- -D se suelda al cable blanco/azul.
- + D se suelda al cable azul.
- No conectado.
- GND es soldada a los cables blanco/naranja y blanco/verde blanco/marrón.

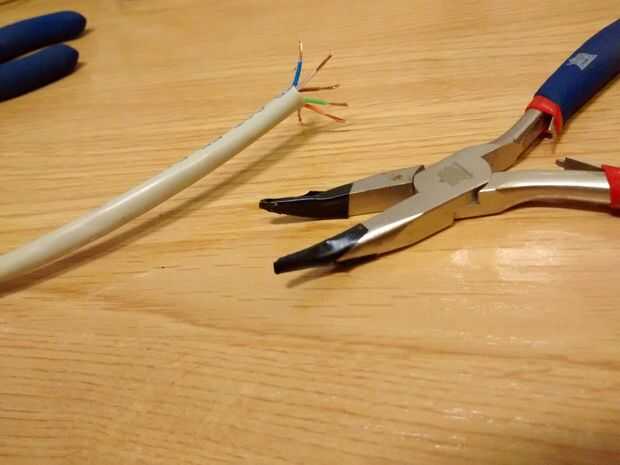

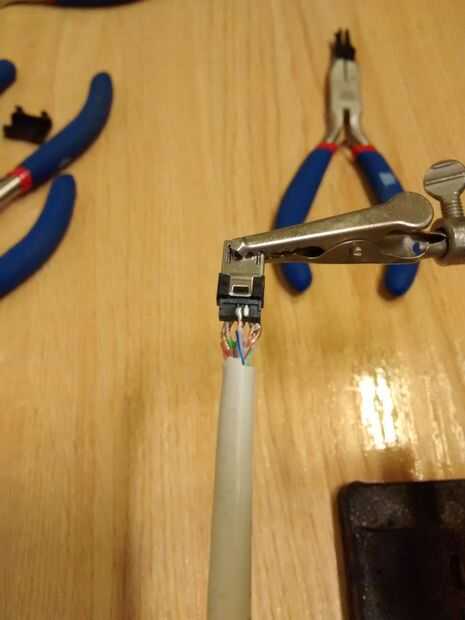

Aviso que mis pinzas cubrieron con un poco de cinta aislante. Debe ser observado que, puesto que este tipo de cable parece ser diseñado principalmente como forraje de la herramienta de prensado, noté que simplemente sosteniendo los cables firmemente con las pinzas para despojarlos era suficiente para el revestimiento de cable a dañarse. Resistencia térmica del material de forro también es bastante pobre. Tuve que rehacer el micro B macho debido a problema de corto circuito. Tener en cuenta que estos cables de soldadura debe realizarse rápidamente y hábilmente para evitar cualquier exceso de calor que derrite solder-wise endeble entarimado. Si insatisfecho con su punto de soldadura apenas hecho, ser paciente y esperar una buena cantidad de segundos antes de rehacer sea esto o cara a cara un revestimiento fundido.

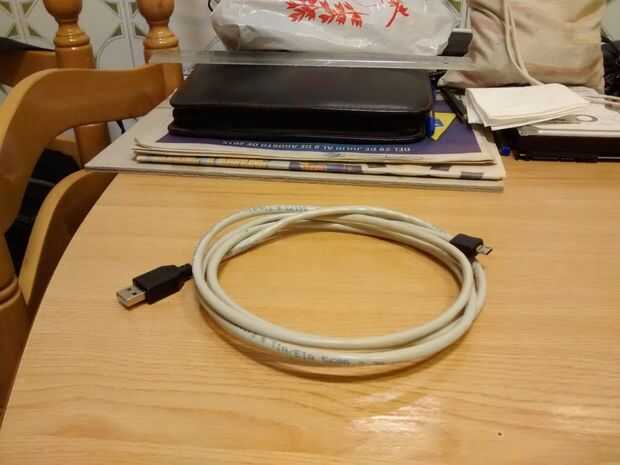

Espero que les guste!
