Paso 2: Lo que usted necesita para el sistema de detección de Gas

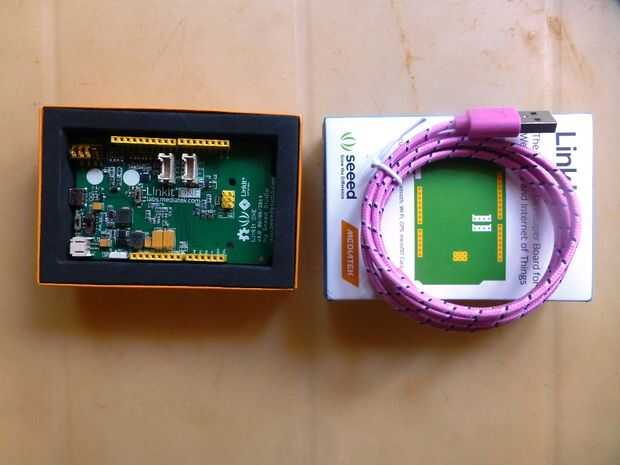

LinKIt un tablero con cable Micro USB y la batería: La Junta un LinKIt puede ser alimentada por una batería, así como a través de USB al conectar a una computadora / ordenador portátil.

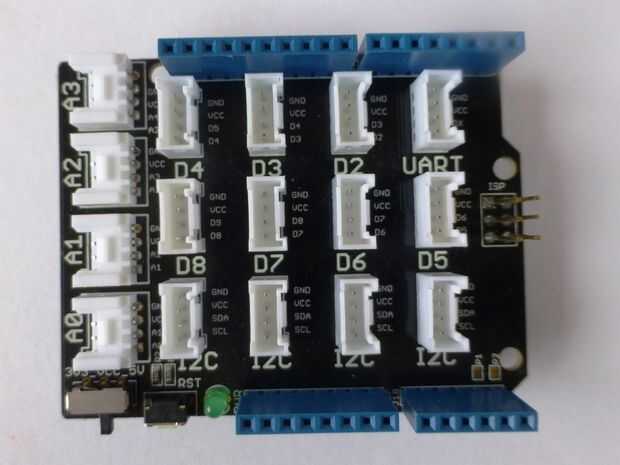

Base escudo de arboleda: Aunque dos números de conectores de Grove se proporcionan en el tablero, el escudo de la Base de Grove hace más fácil conectar los sensores con un LinKIt. Por otra parte, la salida de los pines digitales en LinKIt uno es 3.3 voltios mientras necesita 5 voltios para los sensores
Arboleda Gas Sensor MQ5 con cable conector: el módulo arboleda Sensor de Gas MQ-5 funciona con 5 voltios y puede detectar la presencia de GLP, metano, isobutano y propano en los niveles de concentración entre 200-10000 ppm. El Sensor de Gas consta de circuitos de señal de recuperación así como calentador de bobina para proporcionar un ambiente de trabajo. Los componentes se encuentran en una red antiexplosión para que el elemento calentador interior del sensor no causará una explosión.
Zumbador Grove con el conector del cable: El módulo de zumbador grove puede conectarse a cualquiera de los conectores digitales en la pantalla base. Aquí conectamos al pin Digital D6 en el escudo de la Base

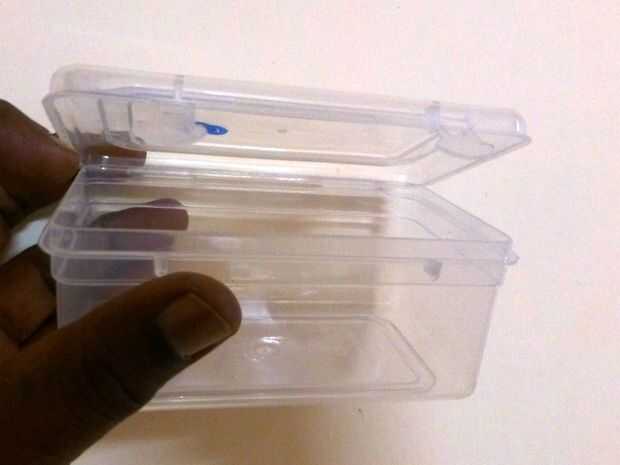

Un caso plástico adecuado para mantener el sistema montado: Esto es opcional, pero ayuda a mantener todo ordenado y limpio dentro de
