Luces activadas por la entrada y salida (2 / 4 paso)

Paso 2: La configuración

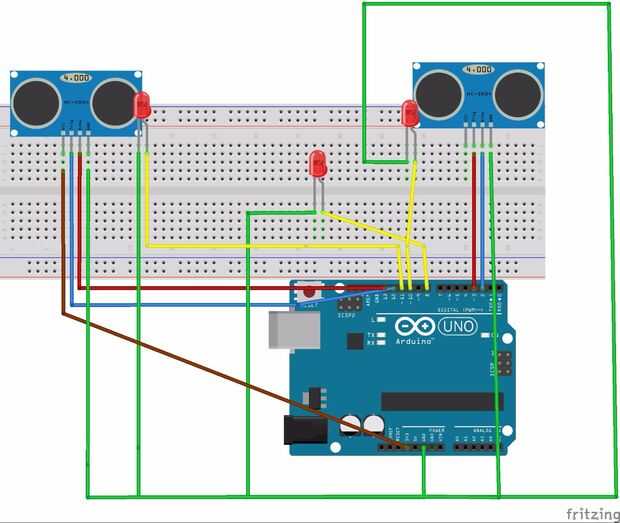

La configuración se puede ver como en el diagrama. Las conexiones van como esta

Sensor ultrasónico 1:

  • VCC -> 5V
  • Trig -> 12
  • Echo -> 13
  • GND -> Gnd

Sensor de ultrasonidos 2:

  • VCC -> 5V
  • Trig -> 3
  • Echo -> 2
  • GND -> Gnd

1 LED:

  • ve- > 11
  • -ve -> Gnd

2 LED:

  • ve- > 10
  • -ve -> Gnd

Luz (controlar):

  • ve- > 8
  • -ve -> Gnd

Por defecto por movimiento del sensor 1 sensor 2 se enciende la luz y del sensor 2, sensor 1 apaguen las luces.
