Luces bicicleta inductivo (3 / 10 paso)

Paso 3: Diseño de prototipo

Para empezar con aparejado a la bobina a LEDs, con los LEDs conectados en dos orientaciones diferentes (es decir el + de uno conectado a la - ve otro y visa versa).

Usé un imán de disco duro y movido que frente a las bobinas y los LEDs iluminados con pulsos como el imán fue más allá. Esto demostró que el concepto funcionaría.

Entonces necesitaba tres soportes:

  • Uno para sostener los imanes en la rueda de la bici

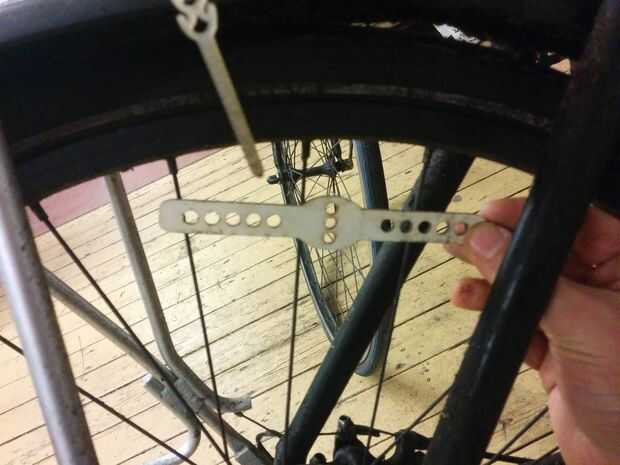

  • Uno para sostener la bobina en el marco de la bici, cerca de la rueda de la bici
  • Uno que sujete el reflector

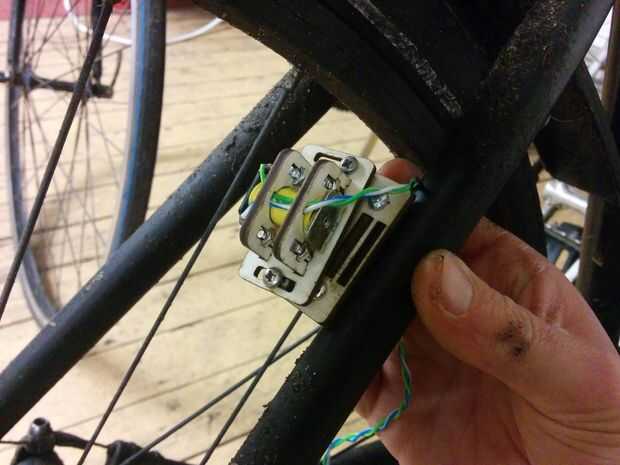

Diseñé un soporte ajustable para sujetar la bobina que coul ser utilizado para fijar a la mayoría de bicicletas.

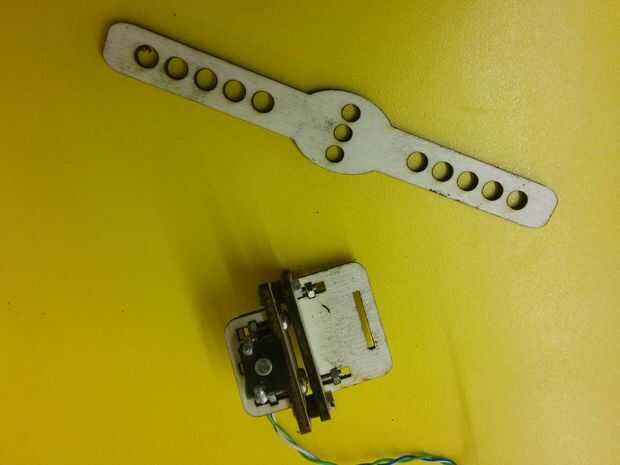

Que el prototipo en madera contrachapada de 3mm, pero las unidades finales se harán en acrílico.

Mi diseño se adjunta aquí están un DXF y pdf.
