Luces bicicleta inductivo (5 / 10 paso)

Paso 5: Armar el soporte de la bobina

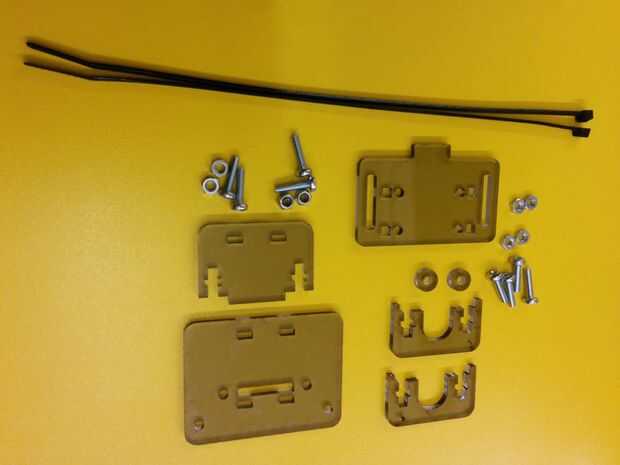

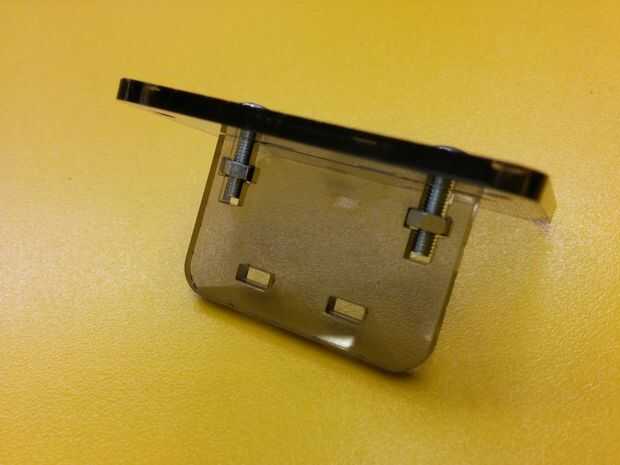

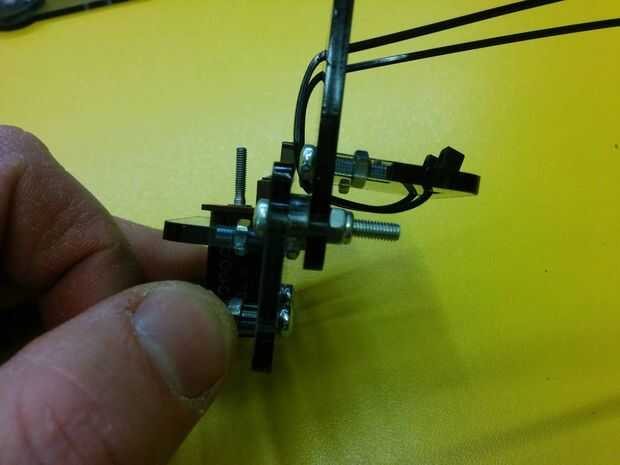

Utilizar soportes de tuerca T para unir las piezas. Podría pegarlos si quieres.

Esta unidad tiene la bobina específica de mi relé. Usted tendrá que ajustar esto para su diseño.

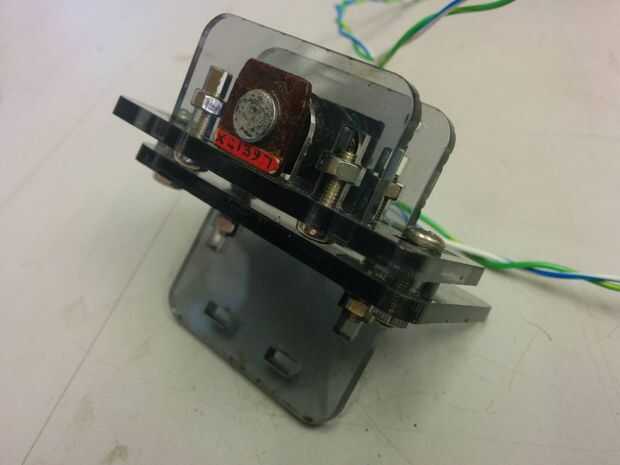

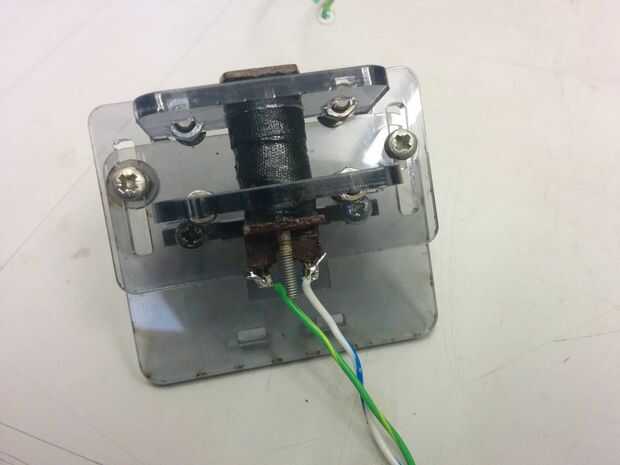

La bobina está sujeta con dos pinzas. Las fotos muestran esto con más detalle.

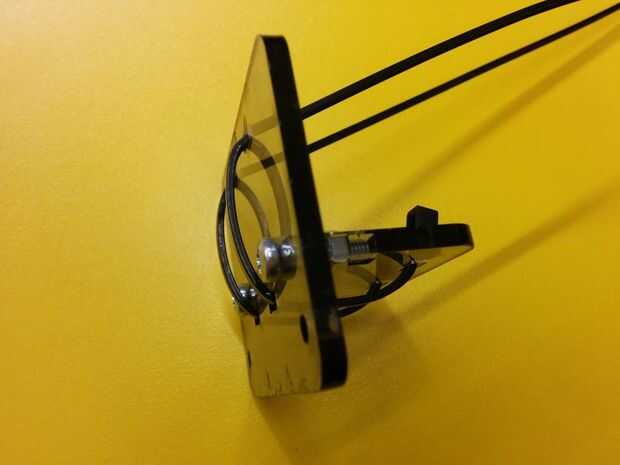

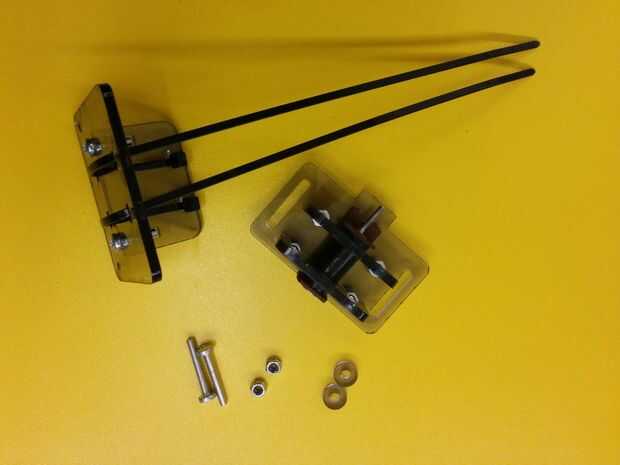

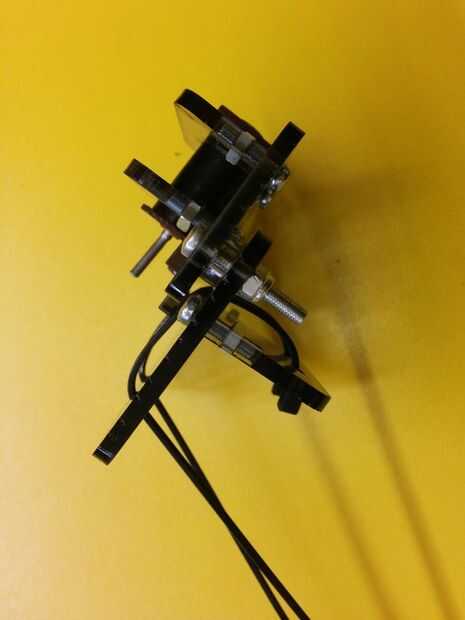

Usé dos bridas que caben a través de ranuras este aferrarse a la moto.

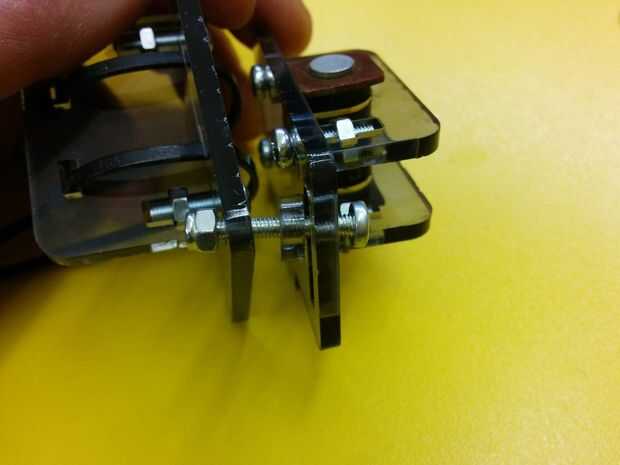

Hay una ranura ajustable para sujetar la bobina solo lo suficientemente cerca para el soporte del imán en la rueda (necesita alrededor de 2-5mm de distancia).
