Paso 7: Hacer la fuente de alimentación

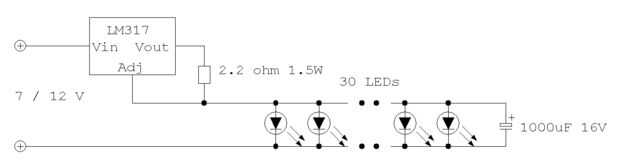

Las fórmulas de la hoja de datos dicen corriente I (amperios) = 1.25 (voltios) / R (ohm).
Suministrar 20 mA (0,02 A) a cada uno llevó, por lo que la corriente total debe ser de 30 x 20 = 600 mA (0,6 A).
Esto condujo a una resistencia de ohm 2,083. Utilicé un valor estándar de 2,2 ohm uno.
Esta pieza tiene que disiparse casi P (vatios) = V x I = 1,25 * 0.6 = 0,75 watt, usé una resistencia de 1,5 vatios para evitar el sobrecalentamiento.
También puede poner en paralelo mucho mayor resistencia de valor para obtener el valor correcto:
-7 x 15 resistencias de ohm
-resistencias de 22 ohmios (9 o 10) x
-13 x 27 resistencias de ohm
-16 x 33 ohm resistencias... y así sucesivamente, pero recuerda que tienes que adjuntar todos estos parte de una pequeña vivienda.
Así estas resistencias pueden compartir la disipación en partes iguales, por lo que pueden ser de tipo 1/4W.

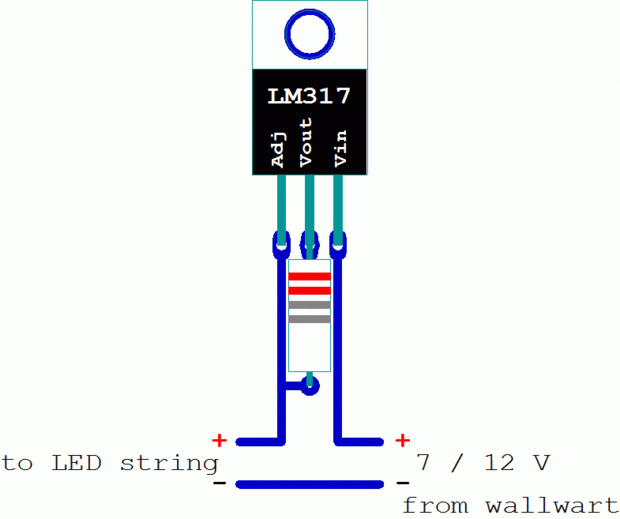

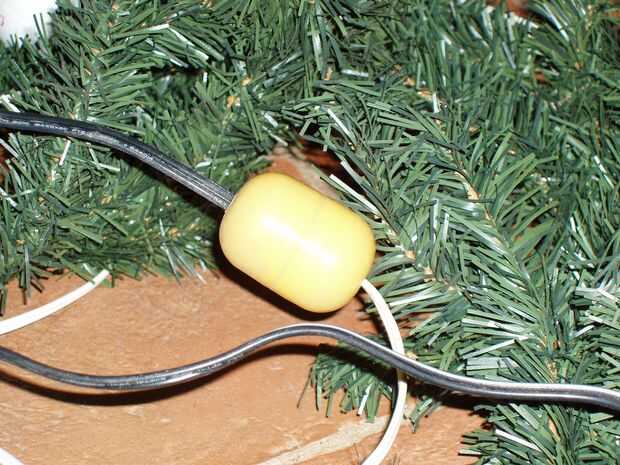

Soldar componentes cada uno al otro por sus terminales, aislar cuando es necesario y poner todo dentro de un recipiente plástico pequeño que he encontrado en un huevo de Pascua. Dos agujeros en los lados opuestos permiten de verruga de la pared y a la cadena de LEDs para entrar en el huevo pequeño (un nudo apretado en ambos cables garantiza la seguridad de circuito de tirones externos). Por favor verifique el circuito para evitar cortos circuitos, de lo contrario todos los LEDs pueden ser fritos!
Con un wallwart de 12V todo circuito no recalentarse tanto, incluso dentro de la carcasa de plástico, pero evitar para envolver todo circuito interno en cinta eléctrica.
¿Así que esto es una fuente de alimentación corriente constante, pero lo que si utilizaría un voltaje constante uno?
Dicen que le funciona tan bien, pero hasta ahora no tratado de utilizar con este circuito, por lo que no puedo asegurar que son sin problemas con él.
Este tipo CC se ha trabajado bien desde hace 2 años, sin ningún problema.
Tal vez me decidí a usarlo causa en aquel momento no sabía bien los cambio de color led (ej. que voltaje que necesitan), o he pensado en primero para hacer un estándar led string y para guardar un montón de resistencias, no recuerdo...
Si desea utilizar un estándar regulador de voltaje 7805, usted puede construir un circuito simple como el Moodlight vela.
