Luces Charlieplexed de la fila de LED, para el Arduino (4 / 9 paso)

Paso 4: Soldar los cátodos

Main Points:

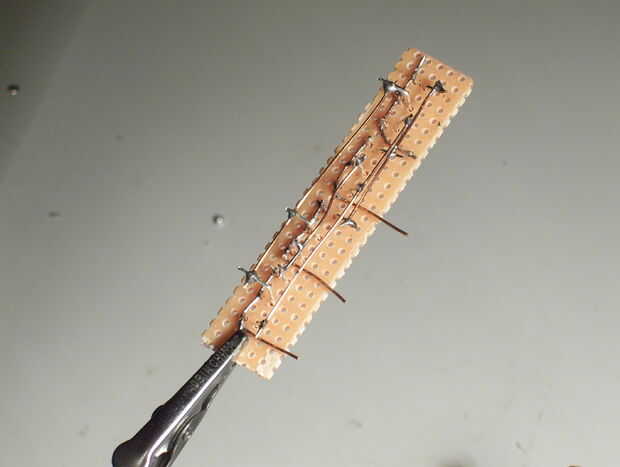

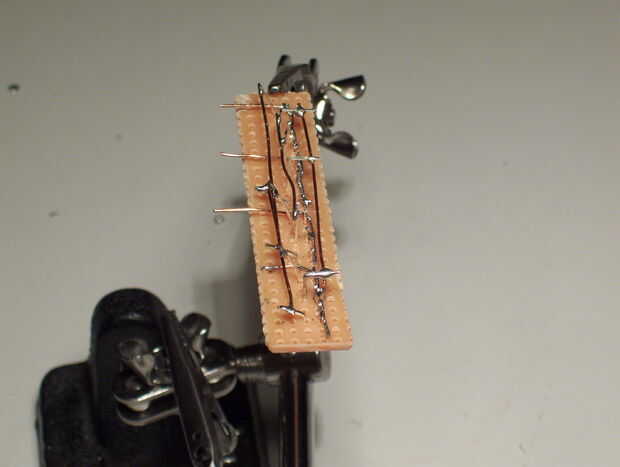

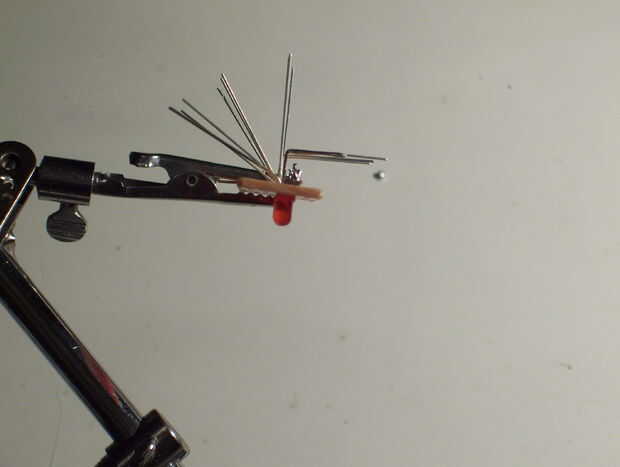

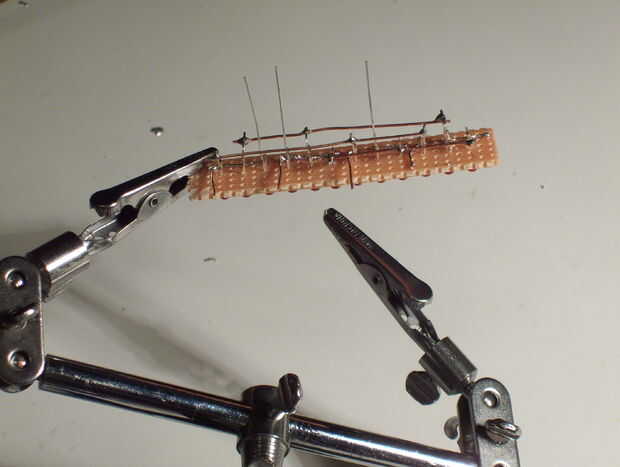

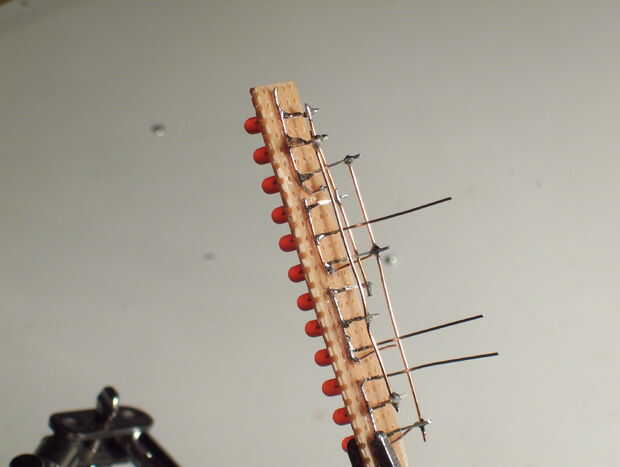

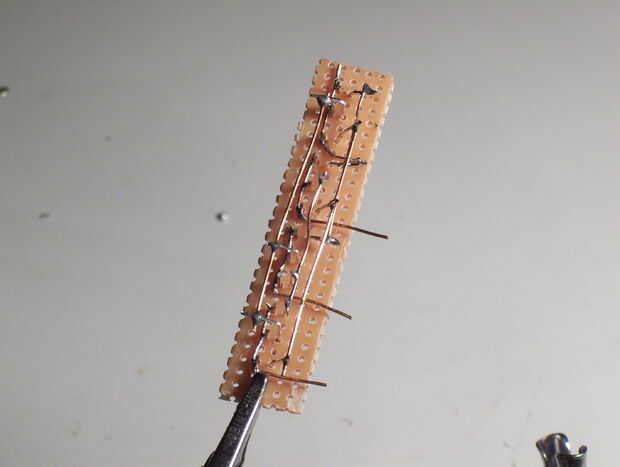

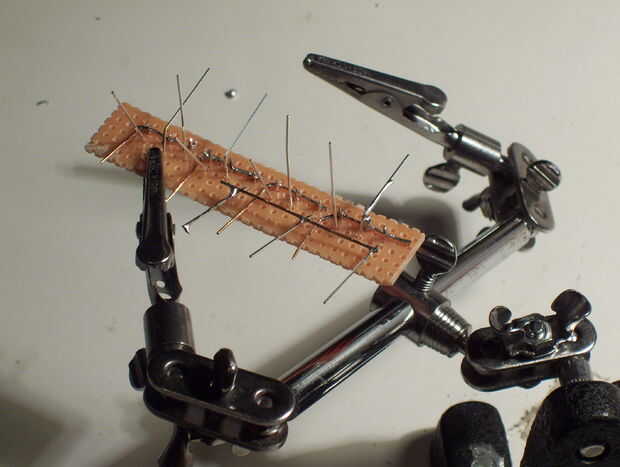

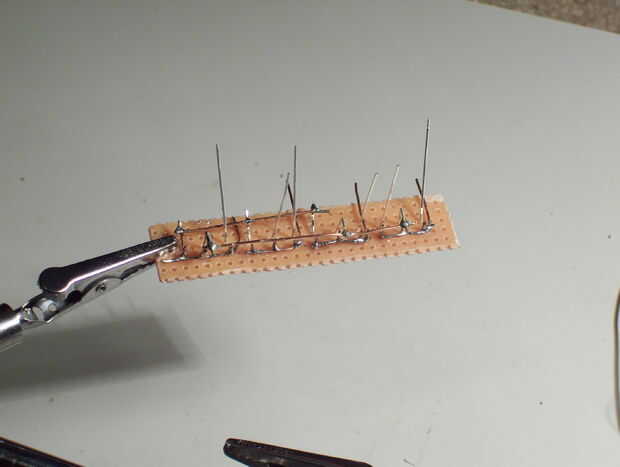

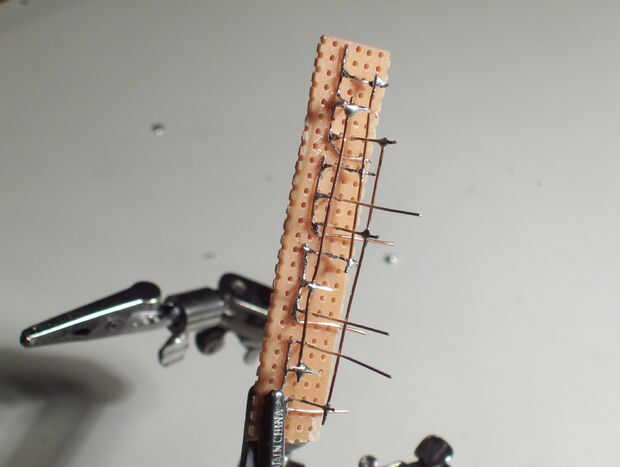

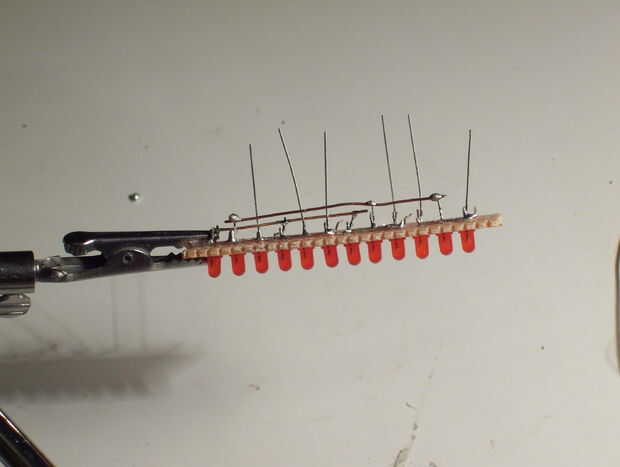

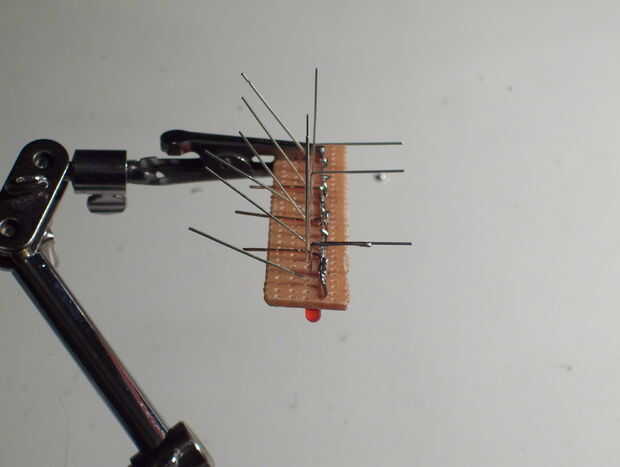

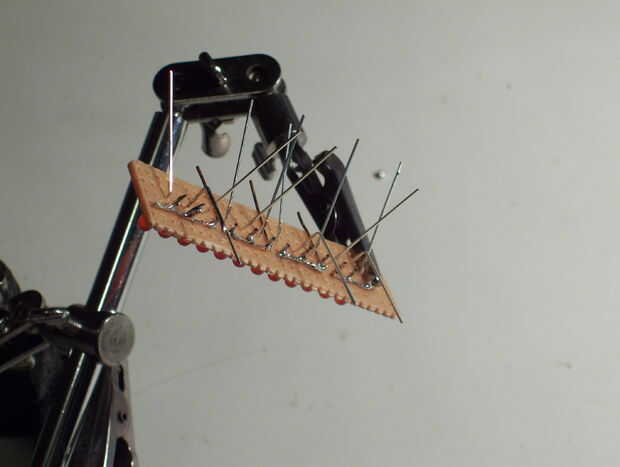

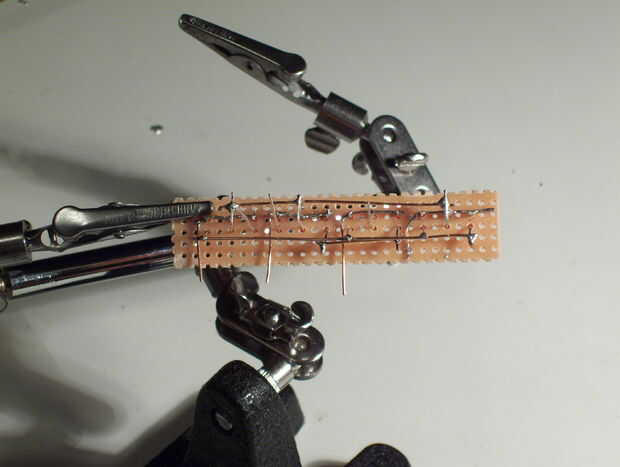

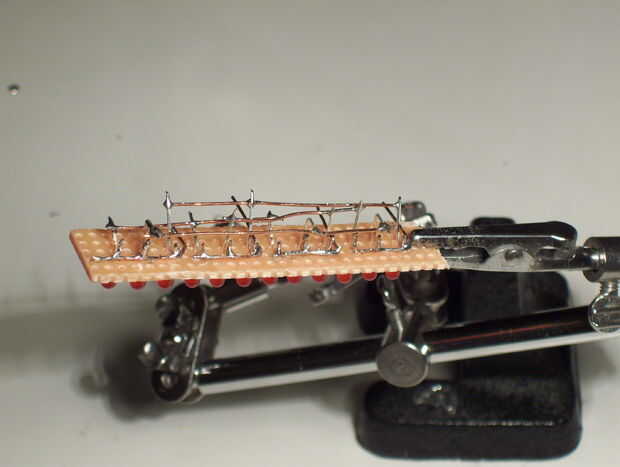

No hay mucho que decir, sólo 4 filas de la soldadura y asegúrese de evitar cualquier puentes en los cables. Debe tener 4 filas que tienen sólo 3 conexiones a él, uno de cada grupo con un grupo Unido no. He intentado hacer el esquema como cerca de los cables como sea posible, así que puede que lo que estoy hablando un poco más fácil de entender. Tiene es la última foto en este paso.
