Luces de aviso (6 / 17 paso)

Paso 6: Prueba de LCD

-Abrir el entorno de software de Arduino y haga clic en el icono open (flecha hacia arriba entre la nueva y guardar).

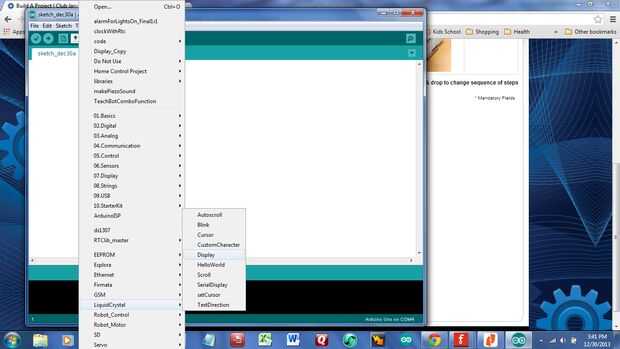

-Pasar cerca de la parte inferior del menú y elija LiquidCrystal > Mostrar como se muestra en la imagen.

-El programa de C se muestra en la ventana de Arduino.

-Encontrar esta línea de código: LiquidCrystal lcd (12, 11, 5, 4, 3, 2);

-Cambiar a esto: lcd(5,6,7,8,9,10) LiquidCrystal;

-Comprobar y añadir este código en tu Arduino uno.

-Instalar el protoShield con la pantalla LCD en el Arduino.

-Encienda el Arduino. Debe aparecer "Hola mundo" parpadea en la pantalla.

-Si no, girar el bote k 10 en ambas direcciones hasta que lo. ¿Entiendo?

-Si no, revise las conexiones contra el diagrama esquemático. No ir más lejos hasta que este paso está trabajando.
