Paso 2: Un nuevo Plan de

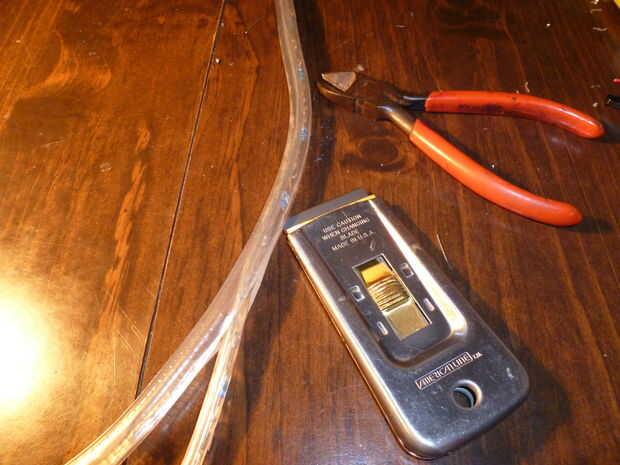

Me llevó aparte al final de la cuerda y encontró que bajo la cubierta exterior era otra pieza de plástico que aisló un cable positivo y negativo y un tercer cable en el centro que ensartados los LEDs en serie. Surgió de uno de los cables secundarios, viajó cerca de 3ft hacia abajo de la cuerda y conectado al cable del otro lado. Después cada 4-5 LEDs hubo una resistencia. Los LEDs tenían acerca de 2.8V a través de ellas y las resistencias tenían 4.6V. Yo corte el cable y funcionó a través de mi multímetro para medir corriente y 13,7 mA.
En este punto estaba atascado y había considerado renunciar. Poco a poco di cuenta de que tenía recablear todo para que funcione con baterías. Pensamiento sobre el uso de un 9V o 2 pilas AAA, pero decidió utilizar 3 pilas AAA para alimentar la cuerda. Mediante el uso de un paquete de baterías en los lados opuestos de la rueda debe equilibrar.

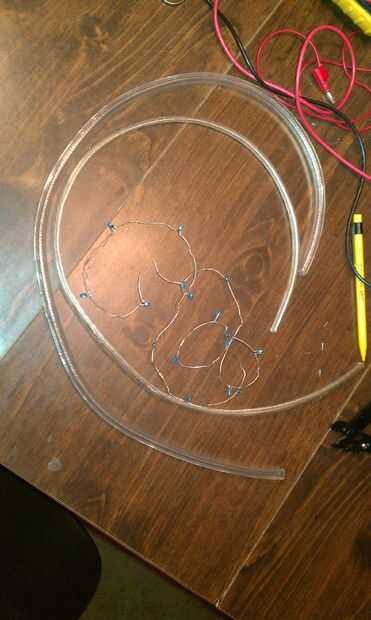

Decidí colocar los LED en un circuito en paralelo sin una resistencia en cada LED. Es generalmente buena práctica colocar una resistencia en cada LED en paralelo, pero sería demasiado trabajo para soldar todas las resistencias. Tan en su lugar usé una resistencia en todo. No estoy seguro si se utiliza sólo una derrota el propósito de tener una resistencia en primer lugar, pero sólo permite ir con él.
Utilicé una calculadora en línea de la resistencia y entró 4.5V (3 x 1.5V) como el voltaje de la fuente, 2, 8V para el voltaje del LED y 178 mA (13 LED x 13.7mA) para la corriente total. Recomienda una resistencia de 10 Ohm.
Para verificar dos veces utilizo ohmios de ley que recuerdo como V.I.R. o voltaje = corriente x resistencia. (Corriente es siempre un 'yo', no sé por qué).
| Así que si tengo: | V = I x R |
| A continuación: | R = V / I |
| Números de: | R = (4, 5V – 2.8V) / 0.178 A |
| y me sale: | R = ohmios 9,5 |
