Paso 10: Circuito p.1
Primero imprimir la segunda imagen regular hoja de papel, que es la serigrafía. Intenté planchar en la mía, pero la tinta no se pega en el plástico bajo el cobre muy bien. Tan sólo imprimir y utilizarlo como una guía. Usted podría incluso intentar grabar a la tarjeta o papel adhesivo transparente. Si se va a imprimir en papel adhesivo claro entonces necesitaría voltear la imagen (el flop, invertir).

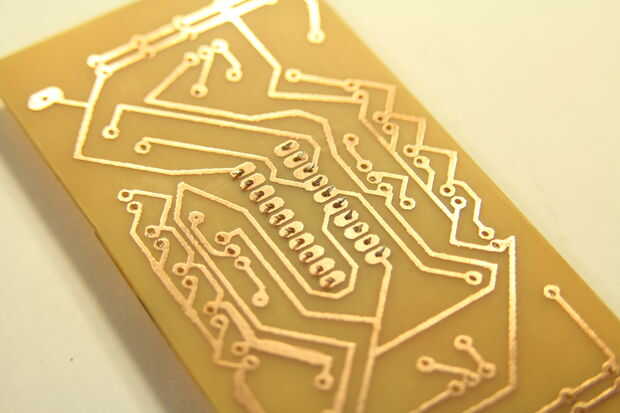

Aviso que se nos va pegando en los componentes de la parte en blanco (superior) de la Junta. La parte superior de la Junta es el lado en blanco y la parte inferior es el lado con los rastros de cobre. Hacer un dos marcas a ambos lados de la parte superior de la Junta para que sepas de qué lado está. Mantenga la pantalla de seda orientada así. Referirse a él para que sepa que forma los componentes. Cuando te de soldadura puede confundirnos porque todo se invertirá.

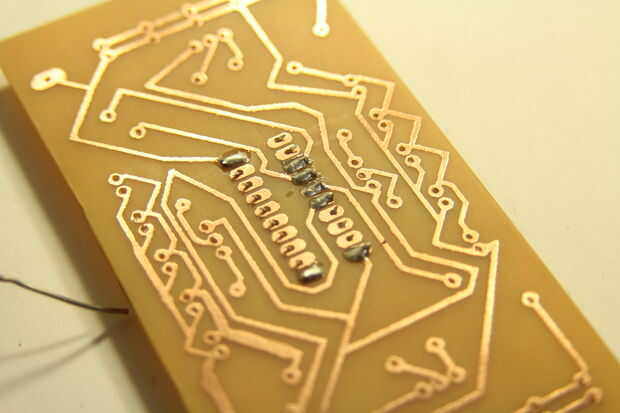

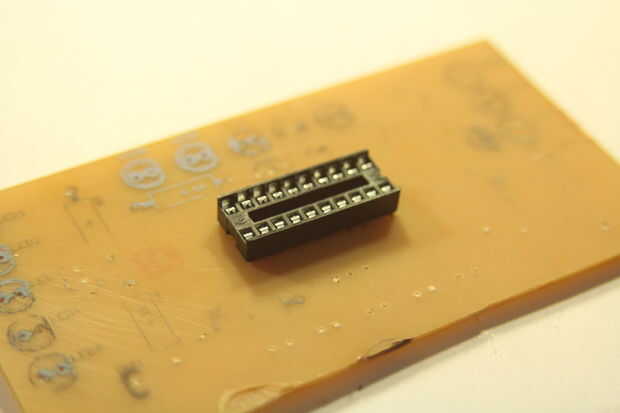

- Coloque el zócalo DIP IC 20 en el PCB e inclinarse todos los conductores a mantener en su lugar. Soldadura de pernos 3-6, 10 y 20 a la PCB.
[Fotos 1A, 1B, 1C]

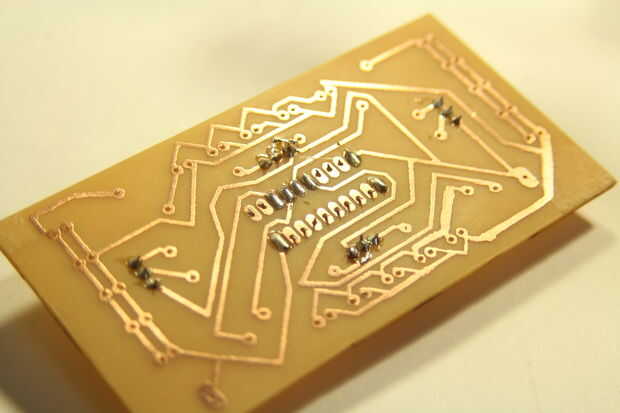

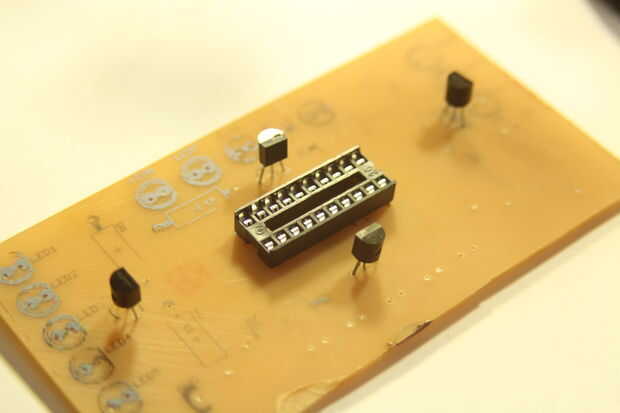

- Soldadura en los 4 transistores de 2N222A en el tablero y les de la soldadura.

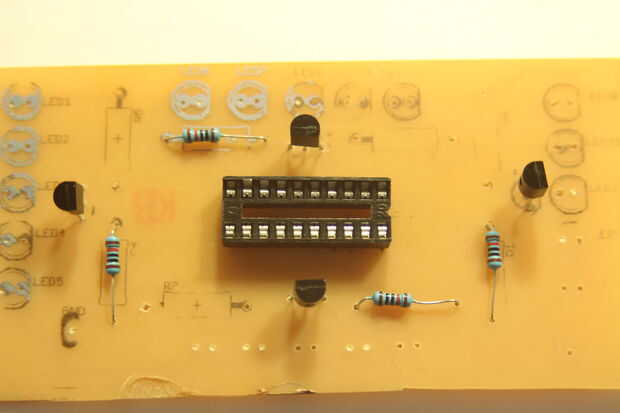

[Fotos 2A, 2B] - La soldadura en las 4 resistencias de 1kΩ. Esta resistencia es la que controla los transistores. Tenga cuidado de no mezclarlas con las resistencias para los LEDs porque el circuito no funcionará. Tienen que ser el 1kΩ.
[Cuadro #3]
- La soldadura en las 4 resistencias de 150Ω en el tablero. Estos serán limitadores de corriente para los LEDs para no quemarlos!

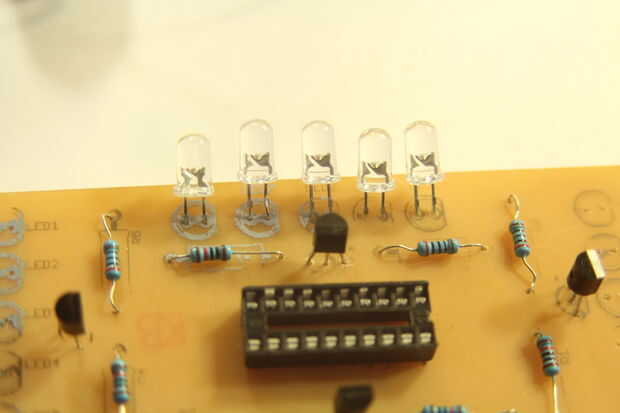

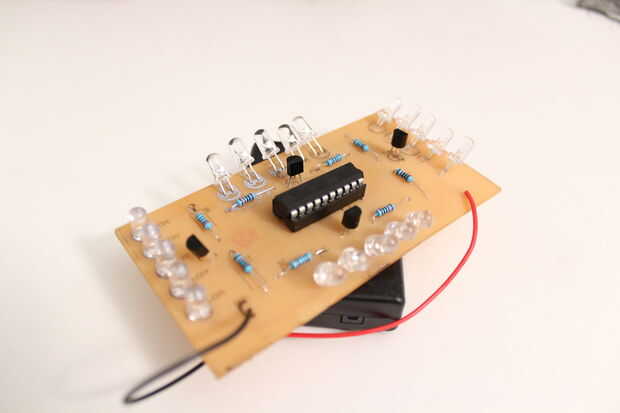

- Momento de empezar con los LEDs. Empujarlos hasta que hagan tope en la pequeña plaza que está en el plomo. Esto le dará suficiente espacio para doblarlas como mejor parezca. Asegúrese de que obtener la orientación correcta. Tuve algunos LED barato que tenía la cara plana en el lado equivocado. Recuerde que el lado plano es el lado negativo. Repetir este proceso para los otros LEDs. Asegúrese de que cada fila contiene LEDs del mismo color. Ver imagen para saber en que colores va. Deje suficiente lleva en la parte superior de la Junta para doblarlas. Si soldarlos hasta la Junta entonces usted no podrá doblarlas. [Cuadro #4]
