Paso 4: Hacer tu propio PCB fácil! Parte 1: impresión
Se trata de una versión condensada ligeramente de hacer PCB. Pronto haré un I'ble muy pronto con un video completo y las instrucciones. Podrás encontrar aquí.
Algunos otros buenos i'bles sobre este tema son

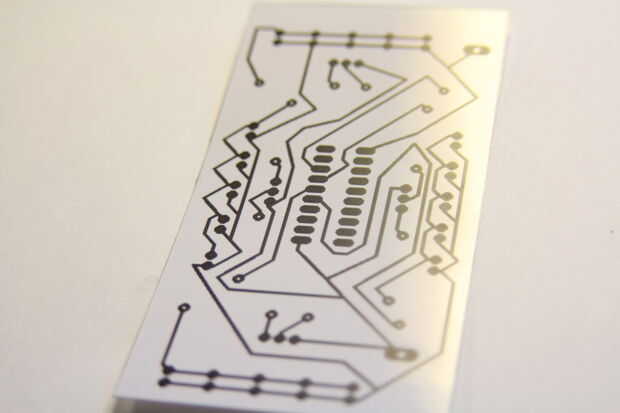

Impresión de la el circuito que os adjunto a este i'ble. No cambiar el tamaño o cualquier cosa. No revertirla. Cargue papel fotográfico en la bandeja de bypass de la impresora (si tienes uno). En la bandeja de bypass tienen generalmente dos lengüetas pequeñas para ajustar las restricciones de papel. Puesto que el papel de la foto es pequeño, usted tendrá que empujar la restringe más de la manera en. Usted necesitará saber qué lado del papel se imprime en su impresora láser. Generalmente se enfrentará el lado que desee impreso en hacia abajo, así que imprime de circuito en el lado brillante del papel fotográfico y recortar los bordes de las líneas que proporciona.
En una hoja en blanco de papel, impresión de la serigrafía y recorte en las líneas de guía. Esto le mostrará los componentes electrónicos van donde. Es muy importante!
