Paso 1: preparación
Componentes de la placa principal:
PICaxe 08m chip (o más si quieres mas salidas)
Zócalo DIL con el mismo número de pines que tu chip
Placa perforada (el tamaño depende del chip y salida de componentes)
Transistores (utilicé bc639s para los LED, usted puede necesitar s TIP31para motores)
Bloques de terminales (yo usé 7)
Resistencias (300r, 100r, varios de cada uno, cerrar valores pueden utilizarse en su lugar)
fuente de alimentación de 5V (utiliza pilas recargables 4xAA hacer 4.8v)
Alambre de núcleo único
Cualquier componentes de salida desea :) Utilicé un paquete de estos LEDs
Componentes del receptor infrarrojos:
38KHz módulo infrarrojo foto (tiene tres patas y una especie de cosa de cúpula en la parte delantera)
4.7uF condensador
Resistencias (330r, 4k 7, uno de cada uno)
Placa perforada
Alambre de núcleo único
Descargar componentes de circuito:
3,5 mm estéreo descargar toma
Diodo
Resistencias (180r, 22k, 10k, uno de cada uno)
Placa perforada
Alambre de núcleo único
Todos estos componentes no deberían costar más de alrededor de £5 ($8) si usted sabe dónde buscar :)
Herramientas / otras cosas:
Cortadores/pelacable
Material de soldadura
Mano amiga
Sierra capaz de cortar placa perforada (utilicé un x-acto)
Algo para hacer un caso de (utilicé cartón y pegamento PVA, podría hacer una versión agradable de la madera o de acrílico, tal vez)

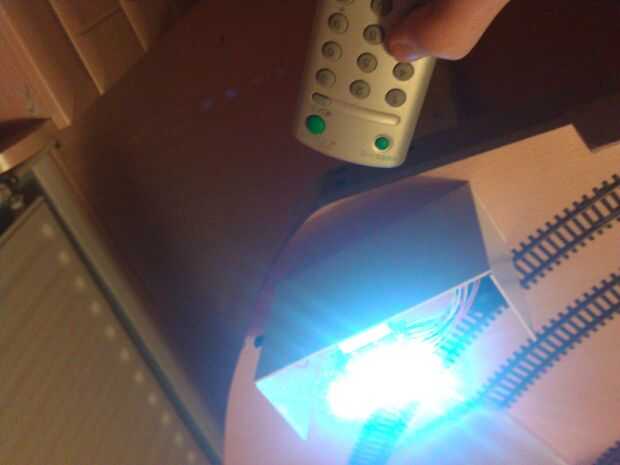

Control remoto SONY TV (o un control remoto universal para programar códigos de tv de Sony, o este)
Cable de descarga PICaxe (USB o serie, trabajan con la versión del circuito de descarga en este instructable)
Destornillador tamaño de bloque de terminal
Taladro con broca de 3mm
Hay algo de información muy útil aquí y aquí en los manuales de PICaxe.
