Paso 4: Soldar el circuito de control RGB tira

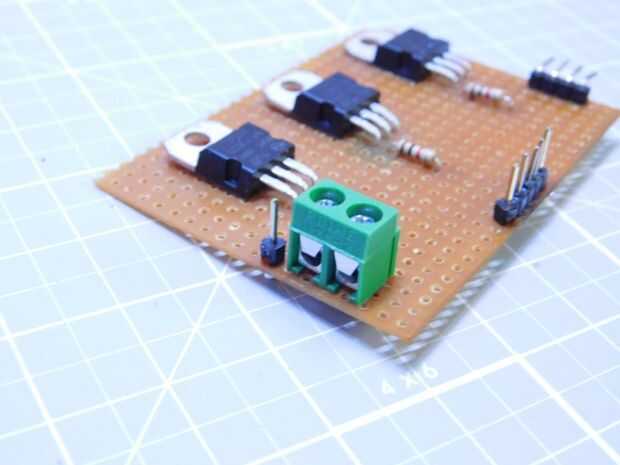

Ahora un paso importante, aquí usted tiene que soldar un circuito que va a controlar la tira RGB LED a través de las señales recibidas por arduino. La necesidad de tal circuito aquí es que desde la tensión de salida de pines digitales del arduino en 5v solo mientras tiras de LED requieren de al menos 12v para funcionar. Para darles energía, el circuito está formado por tres transistores de potencia que reciben una señal de baja potencia de arduino y amplifican esa señal que es suficiente para alimentar las tiras. Hay un transistor para cada uno de lo tres colores rojo, verde y azul.

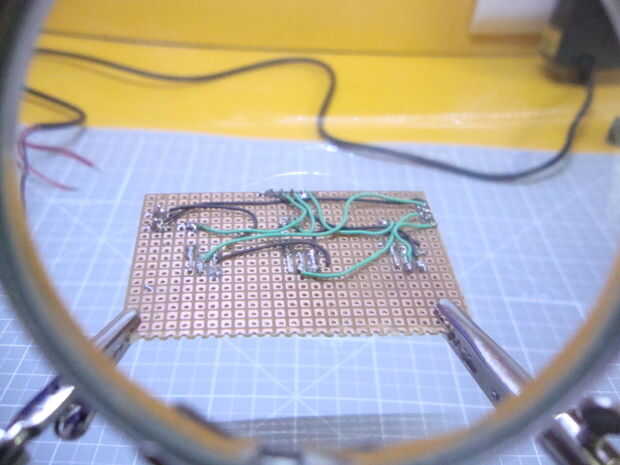

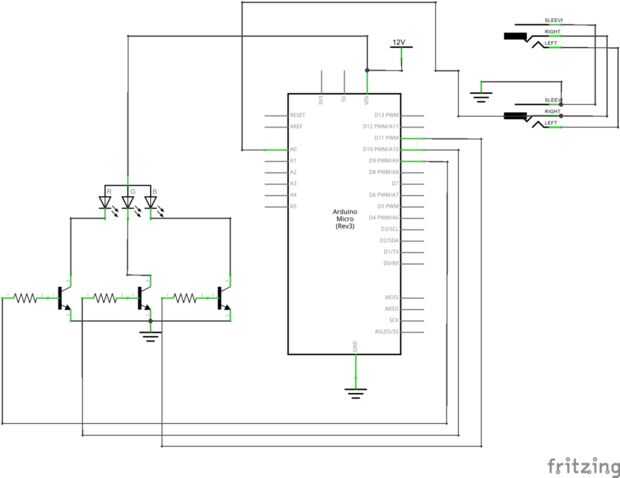

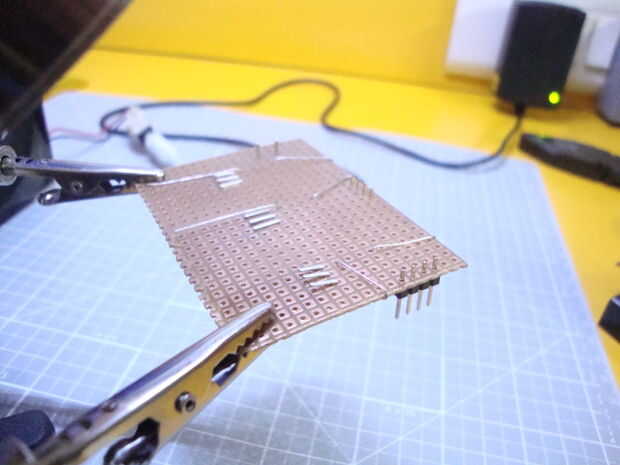

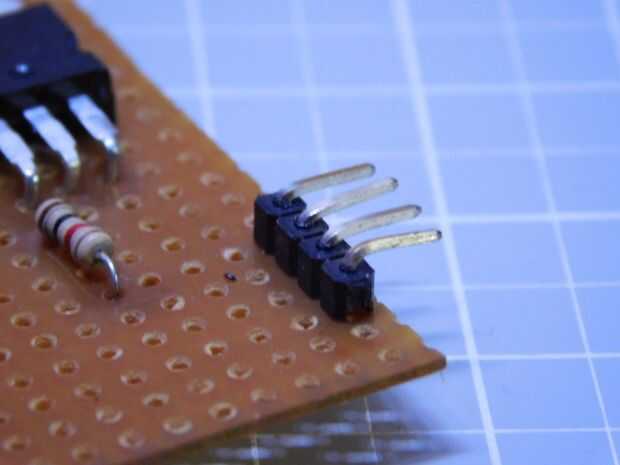

Para soldar el circuito, consulte el esquema de arriba. Tenga en cuenta que usted necesita soldar cabeceras masculinas con cuatro pernos para tira RGB LED y lo mismo para conectarlo a arduino. La soldadura de dos de ellos para el suministro de 12 a arduino. Por último, soldar un tornillo terminal para conectar la fuente de alimentación a la placa de circuito. Utilizando terminales y cabezales macho es opcional pero es una opción mucho mejor soldar directamente todo el circuito. Hace conectar todos los componentes fácilmente a través de cables de puente.
