Luces de LED Multicolor reactiva de música (6 / 11 paso)

Paso 6: Conecte el circuito al Arduino

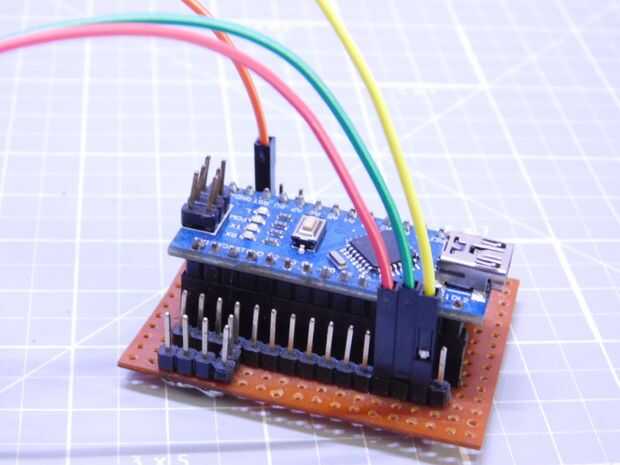

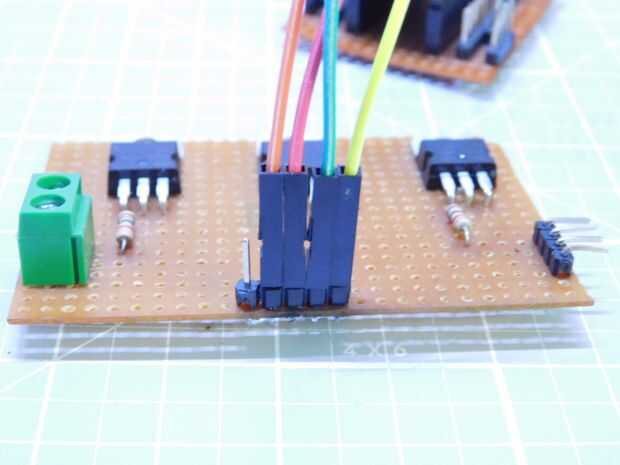

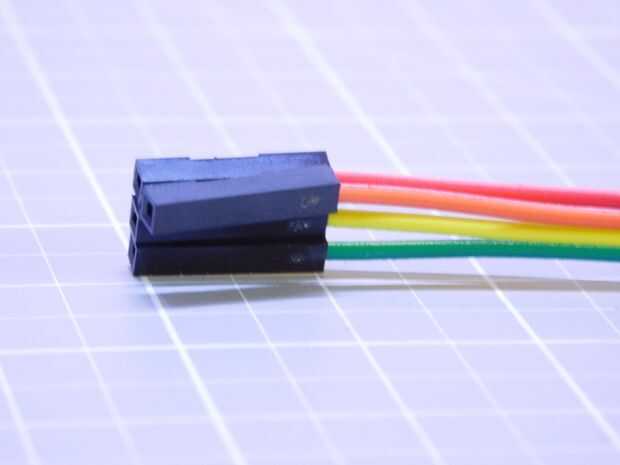

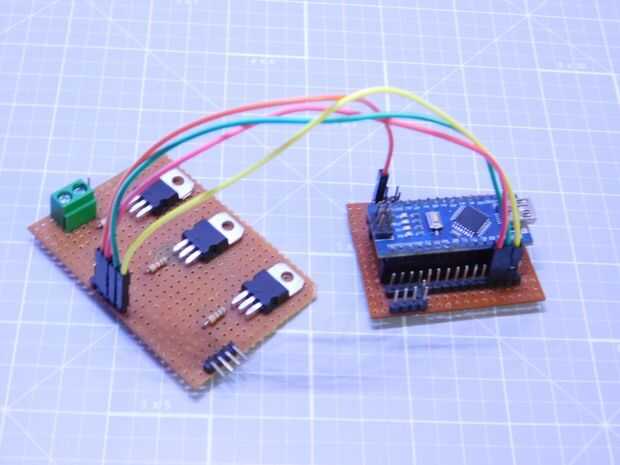

Después de que su escudo es listo y se suelda el circuito, ahora es el momento para conectar ambos entre sí. En primer lugar, enchufe su arduino al escudo para el pasador de las etiquetas se pueden identificar. Ahora con algunos cables de puente mujer, conectarlo a arduino según lo siguiente:

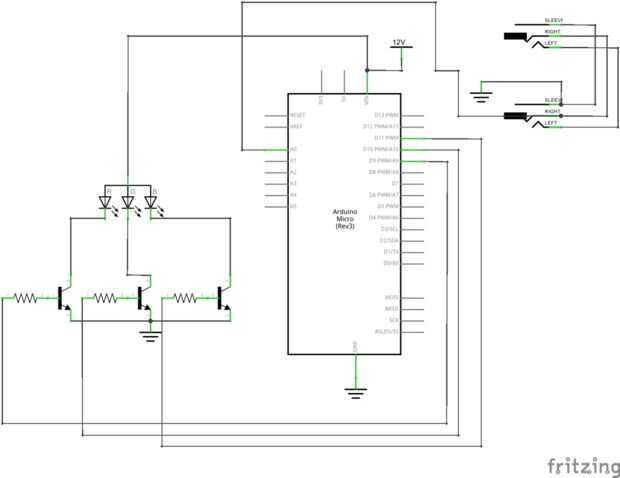

  1. Pernos de emisor de los transistores de una toma de tierra pin en Arduino.
  2. Pin de la base de 1 Transistor al pin Digital 09 en Arduino a través de un resistor de 1 K.
  3. Pin de la base del Transistor 2 pin Digital 10 Arduino a través de un resistor de 1 K.
  4. Perno base de Transistor 3 al pin Digital 11 de Arduino a través de un resistor de 1 K.

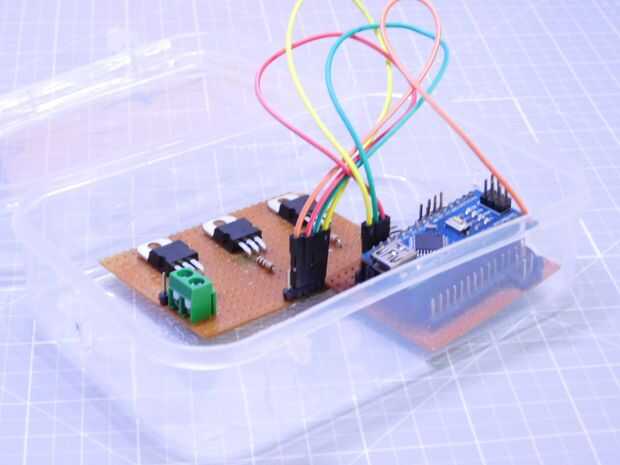

Entonces finalmente, pegar el circuito, así como el arduino junto con el escudo dentro de la caja.
