Paso 7: Añadir los conectores de entrada/salida Audio

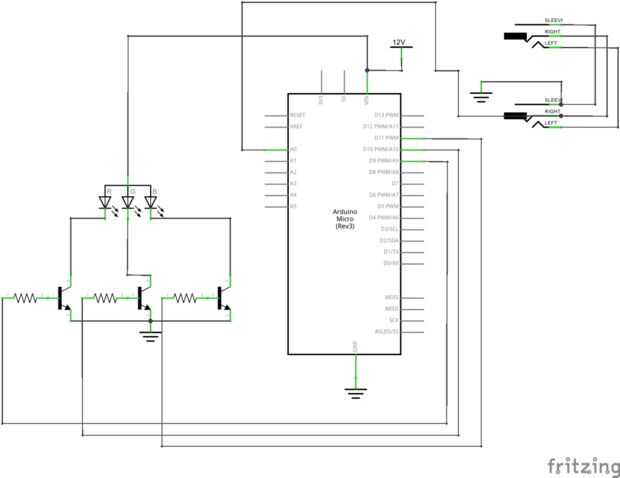

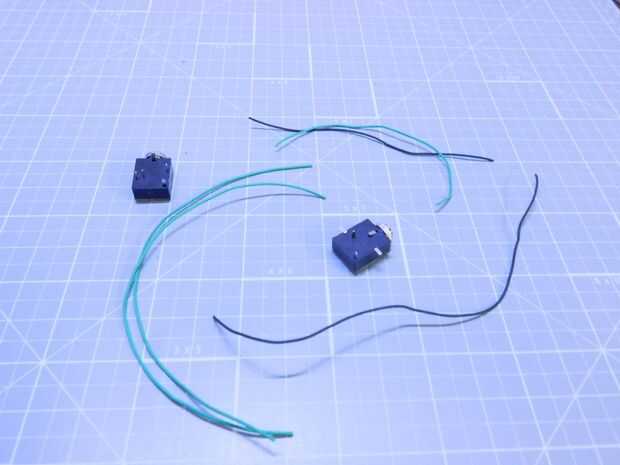

Para la toma de entrada de audio de un dispositivo de audio para que la tira va a reaccionar, tiene que haber un gato para ella. Decidí agregar a una toma audio, así que le impedirá perder a un conector de la fuente. El jack de entrada tiene que estar conectado a la salida como un reproductor de Mp3, mientras que la salida de audio tiene que estar conectado a un auricular o altavoz de audio. La primera es obligatoria mientras que el segundo es opcional. Por favor nota que hay dos salidas de audio para cualquier dispositivo de audio se deja mientras que otro es correcto. Aquí, sólo uno de los dos se utilizarán para las señales de audio a través de arduino de entrada pero en el conector de salida de audio, ambos están conectados. Para hacer las cosas simples, puede seguir el texto debajo o el esquema.

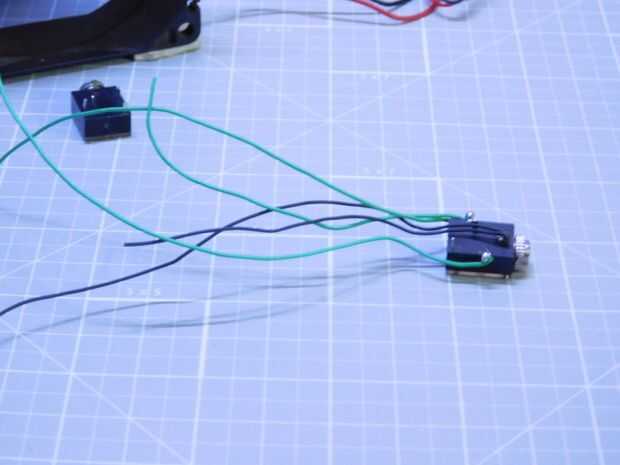

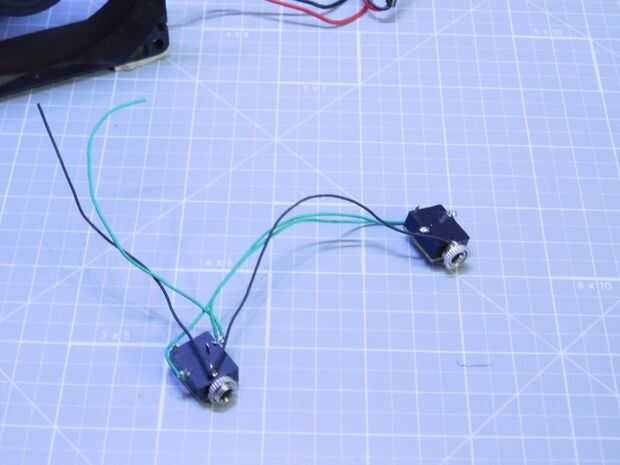

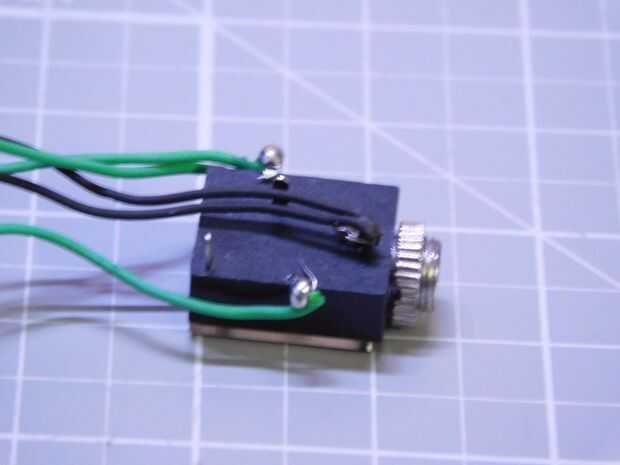

- Manga de gato 1 (entrada) a la manga de gato 2 (salida).
- Anillo de Jack 1 anillo de gato 2.
- Punta de toma 1 a la sugerencia de gato 2.

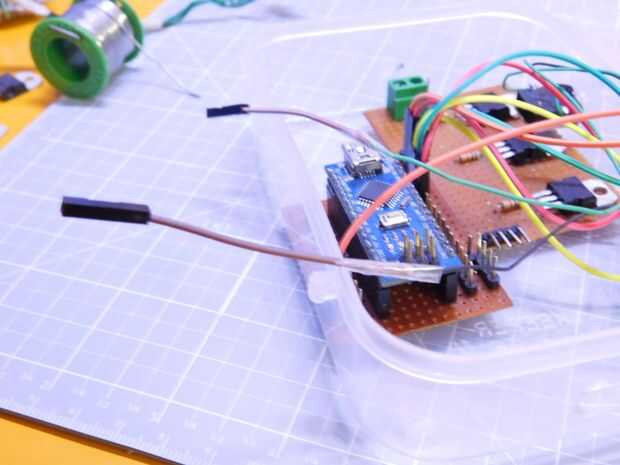

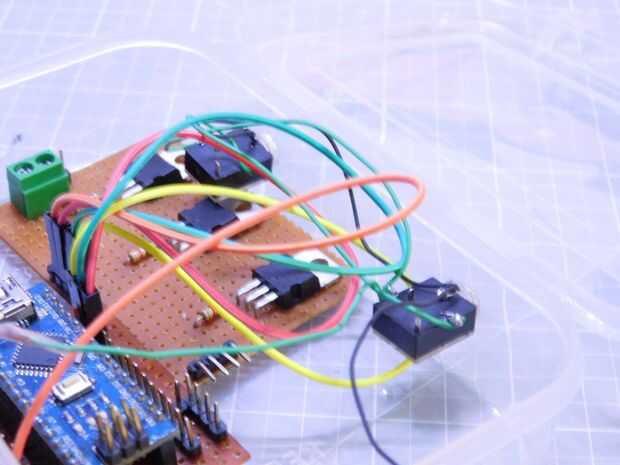

- Manga de gato 1 al pin Gnd de Arduino.

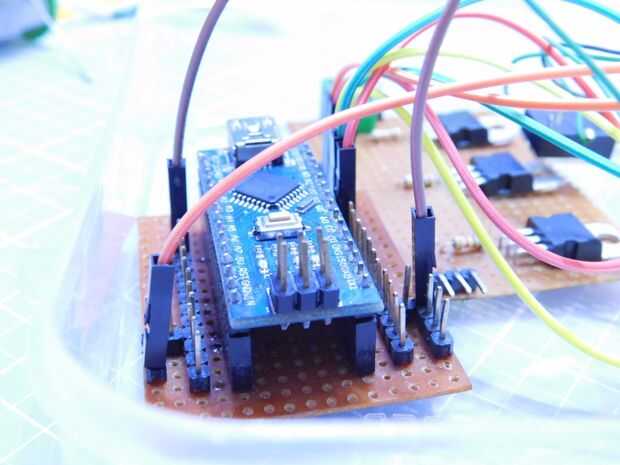

- Anillo de Jack 1 al pin analógico 0 de Arduino.

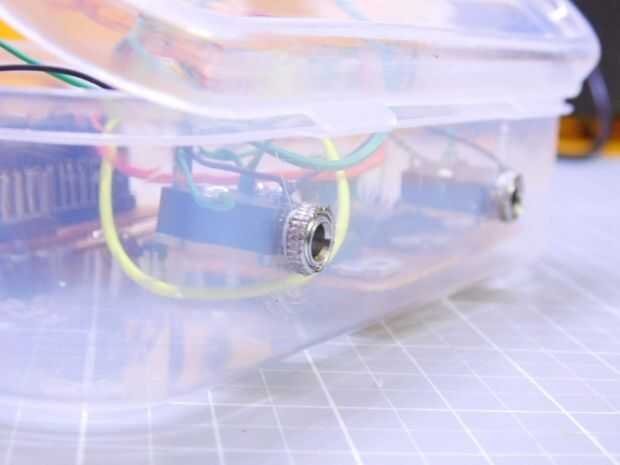

Después de hacer todas las conexiones, fije tanto de los conectores en los agujeros en el gabinete que se hicieron anteriormente.
