Paso 2: Selección de Led y posición para instalar en tu modelo.
El circuito entero depende de este "número y posición de los LEDS" mientras que usted necesita soldar el circuito de esa manera como te has decidido.
Para el avión este circuito es utilizado básicamente para destellar luces estroboscópicas blancas (en la punta de las alas y parte trasera del fuselaje) y también para destellar las balizas rojas (en la parte superior y parte inferior del fuselaje). Para cada parpadea un IC 555 se utiliza, como en el circuito por debajo de un 555 para luces estroboscópicas blancas y otro para el Faro rojo. Todos los demás Led solo se conecta en serie con la resistencia de limitación de corriente entre la tierra y el terminal positivo de la batería, y este LED restantes son luces constante que no parpadean.

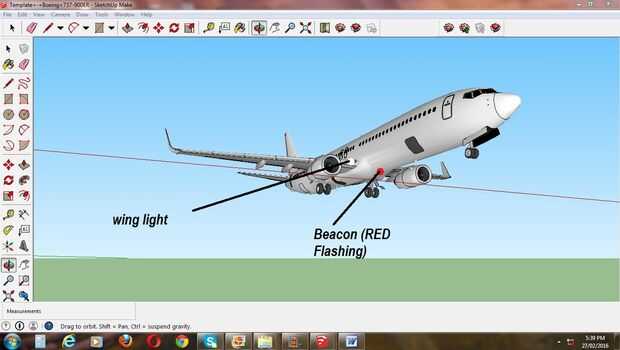

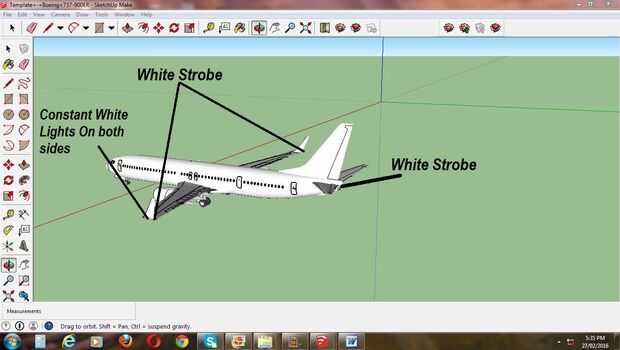

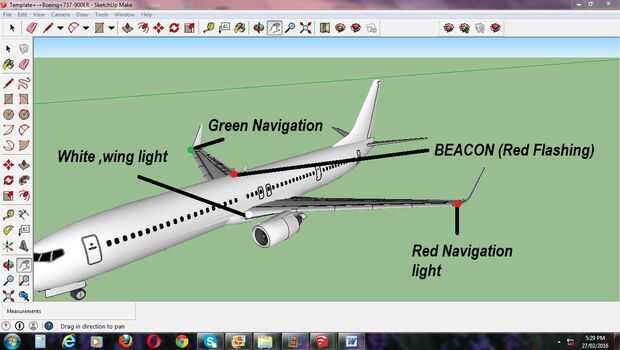

Cuando hice el BOEING 737-900 de DELTA AIRLINES con luces LED usé las posiciones arriba indicadas después de examinar las fotos y videos del avión original.
Como lo fue en la escala de 1: 60 led de 5 mm era demasiado grande para el modelo ya que sería casi del tamaño de las ventanas en el fuselaje. Usé la de 3mm de led. Su más mejor si utilizas SMD LED (dispositivo de montaje superficial) que se encuentran en las tiras de luces funcionan a 12v. He intentado buscar la tienda local pero allí no estaba disponible así que usé la de 3mm.
