Paso 5: El circuito de soldadura
Esta la tarea más importante del proyecto soldar perfectamente sin las junturas flojas usan conectores pcb para conectar el cable ti la tarjeta de circuitos para evitar conseguir quitar. Barato hasta evitar delgado cable conseguir gratis del circuito del tablero - Tie su cable (entrante y saliente) con el solo filamento del puente alambre pasando por todos los alambres de forma lineal y luego girar con las pinzas ligeramente y soldadura que dos puntos si es necesario como circuito estará de descanso hasta que se guarda el aviones :). (ver imagen de DIP switch cableado en Paso4)
Antes de montar avión probar en protoboard que digo incluso para probar en el protoboard antes de realizar la soldadura para evitar algunos errores comunes.

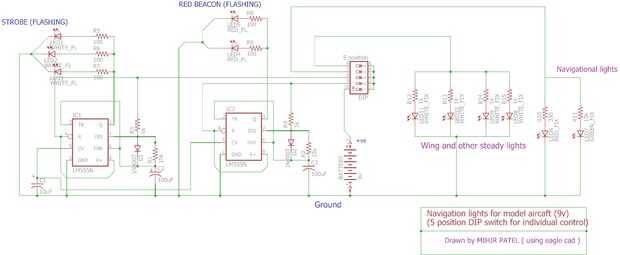

He publicado el diagrama del circuito en las imágenes y un archivo pdf para más despejado en el enlace de más abajo. Me han pedido por muchos pueblos en YouTube pidiendo mejor esquema y diagrama anterior así que para evitar conseguir confundido he aumentado el grosor del alambre cruzando los otros cables en el diagrama por lo que sería fácil de seguir el cable incluso por los principiantes por lo tanto es más fácil de entender.

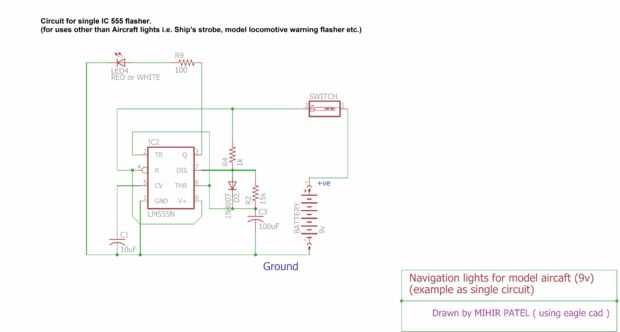

También hay un circuito con solo IC 555 para los fabricantes que no sean aviones o ser utilizado como única luz led intermitente (usa tu creatividad)
Este circuito será de 5 cables salientes de la Junta (si hace con interruptor fuera de la placa de circuito) los resultados en negativo, 2 salidas de 2 IC, 2 terminales de ve para ambos CI +. Para el método con el DIP switch instalado en la placa dará lugar a 2 hilos (salida respectivo).
PDF se une arriba con imágenes.
