Paso 2: Preparar el cuadro de proyecto...
1) protege EL alambre conductor del medio marino
2) atenuar el ruido generado por el controlador de algo (tararea en ~2.5kHz)
3) proporcionar un interruptor para apagado EL alambre, pero todavía dejan la iluminación normal de la navegación en
4) proporcionar AC de alta frecuencia, alto voltaje, la corriente baja a la cinta EL
Decidí conectar que esto directamente a los mismos cables de poder mi principal de navegación. De esta manera, un tirón del interruptor para encender las luces de navegación, consola enciende tanto la luz normal y las nuevas luces de la cinta de EL. Sin embargo, puesto que no estoy seguro acerca de cómo rápidamente la cinta EL y el conductor pueden drenar la batería principal, he añadido un interruptor para apagar por separado el driver. Esto no será un motivo de preocupación cuando el barco está bajo poder y el alternador es recargar la batería, pero en las noches de pesca mucho, solo usando el trolling motor durante horas, puede ser útil apagar las luces EL--tanto para evitar el zumbido del menor y la batería de drenaje.
El cuadro de proyecto

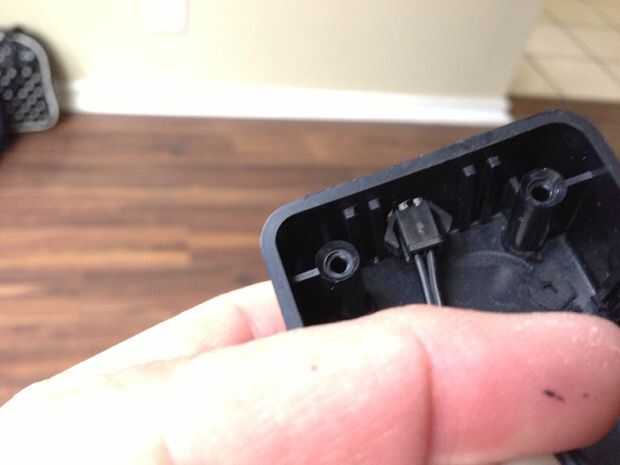

El cuadro de proyecto tiene separadores en la parte inferior de la misma, que puede utilizarse para montar una placa de circuito impreso. Estos recibirán la manera para nosotros, por lo que el primer paso es utilizar una herramienta Dremel con un disco abrasivo para quitar los separadores.

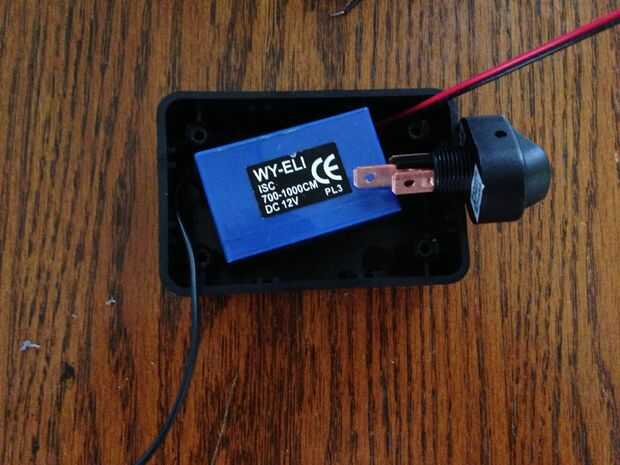

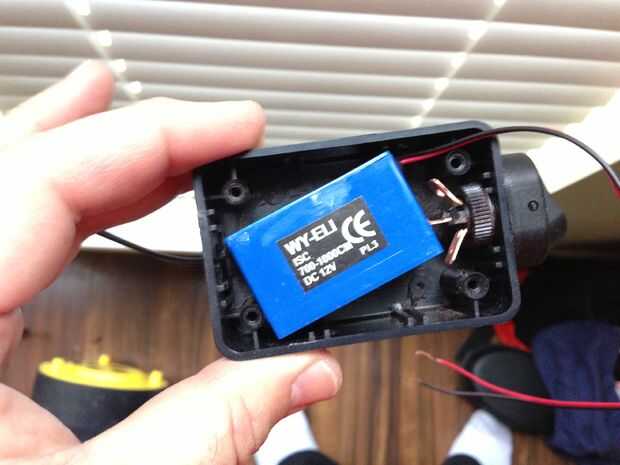

Una vez que se quitan los separadores, el conductor de alambre de 12-voltios de adafruit encaja perfectamente. Ahora se perforan agujeros en los lados de la caja para:
1) permita que los cables de la fuente de energía entrar en

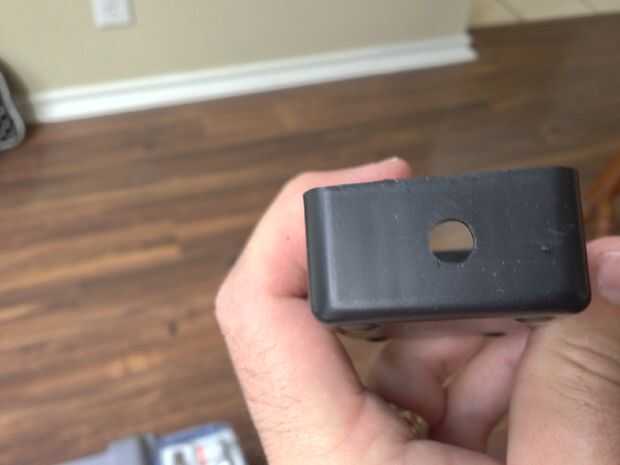

2) permite el EL alambre conector de la caja. (Esto podría has hecho en la parte superior de la caja con una abertura pequeña, pero en cambio taladré un agujero grande para encajar el conector. El cable también podría haber sido cortado y entrar por un pequeño agujero. Tú decides lo que te gusta mejor, pero tenga en cuenta que tenía la intención de llenar la caja con silicón de RTV para proteger de la intemperie, por lo que los agujeros sólo importaban mientras que fue curado de la RTV.

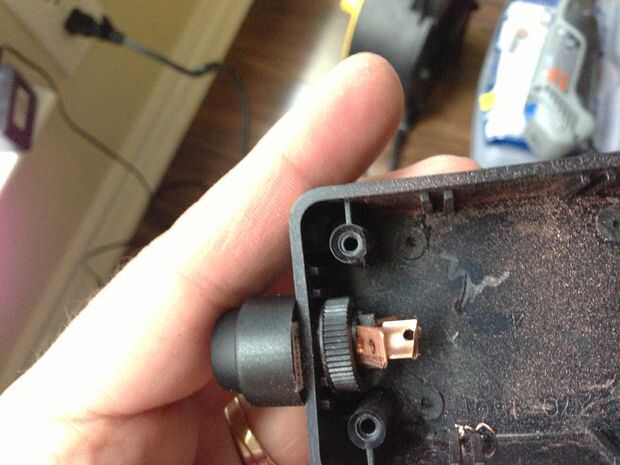

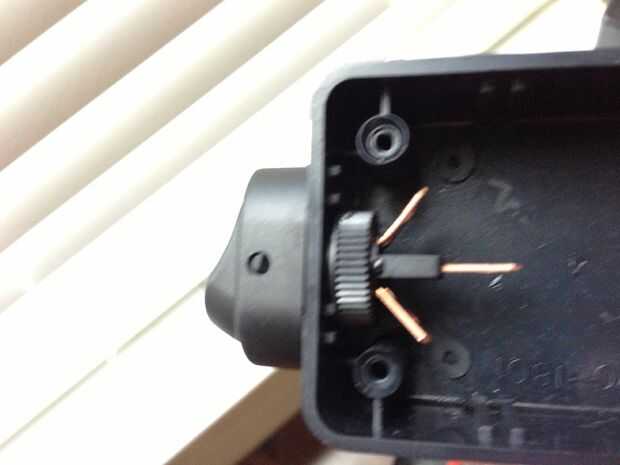

3) permitir que el interruptor para conectarse hacia el exterior de la caja, con los cables dentro. Nota: El interruptor es un poco demasiado grande para la caja con el conductor. A solucionar este problema, pero se advirtió que si no pones el interruptor lo suficientemente abajo en la caja puede que necesite utilizar la Dremel con el disco de corte para modificar la tapa de la caja del proyecto por lo que llegar a cerrar correctamente.

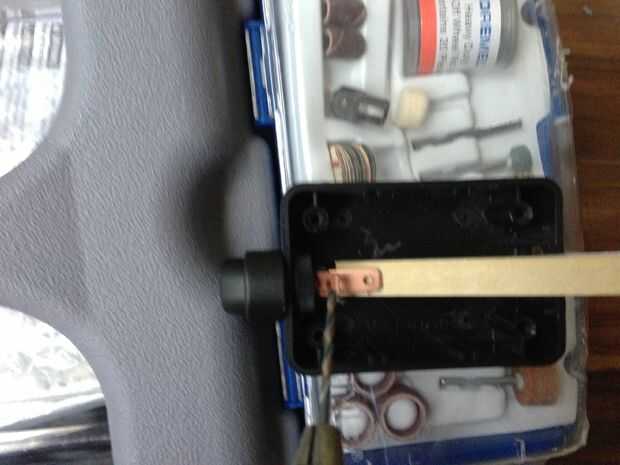

Las fotos de abajo muestran el proceso de quitar los separadores, los orificios de perforación y puesta en marcha de todas las piezas...
