Luces de navegación de barco electroluminiscente (3 / 9 paso)

Paso 3: Alambre para el conductor...

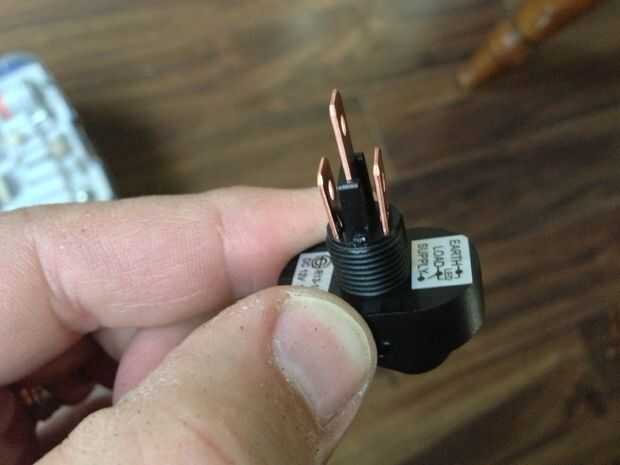

Esto es bastante simple, pero necesita hacer una nota del diagrama del cable en la parte de abajo del interruptor antes de que usted fije.  Dos cables, rojo y negro entrará en el cuadro al lado.  Estos se conectarán más tarde directamente a los mismo cables de corriente la luz de navegación en el barco.  Por ahora les probamos con una batería de 12 voltios.

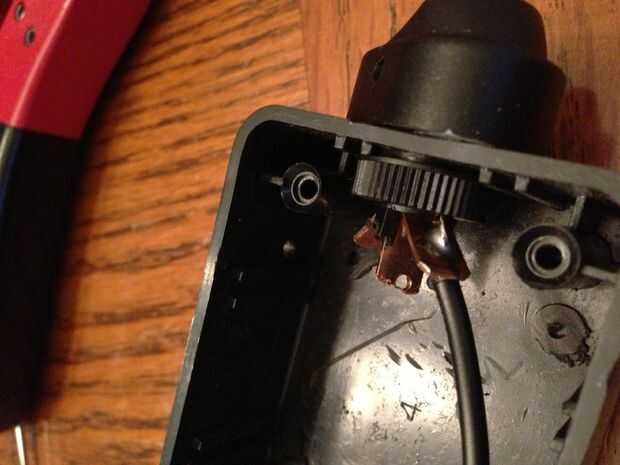

El cable negro entrante se suelda al poste de tierra (-) el interruptor junto con el cable negro desde el controlador en EL alambre.

El cable rojo entrante está soldado al poste positivo (+) del interruptor.

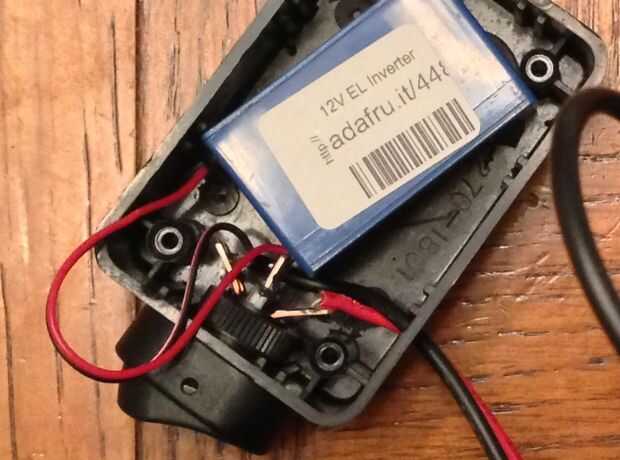

El cable rojo al conductor EL alambre se suelda entonces para el cargo de "carga" del interruptor.

Porque vamos a rellenar el cuadro de proyecto con silicón de RTV, no es necesario proporcionar aislamiento adicional a los cables, como nada que no toque cuando vertemos la silicona.  Esto es bastante fácil dado nuestra lucha apretado en el cuadro.

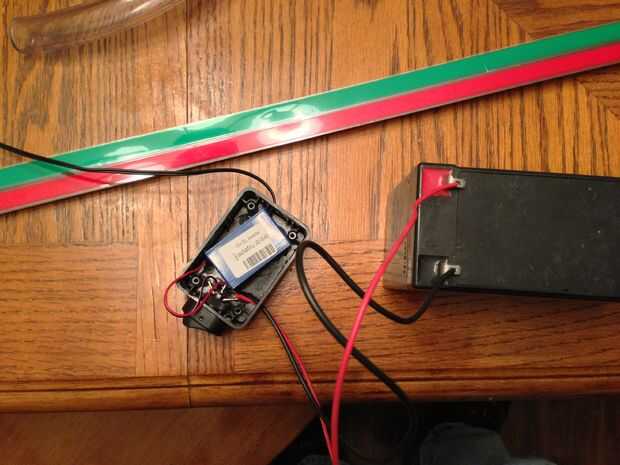

Una vez que esto es cableado, conecte el conductor (inversor) a algunos de la cinta EL y conecte las líneas de fuente de alimentación a una fuente de 12v y probarlo.
