Luces de Navidad de CC de bajo voltaje había controlado por ordenador. (10 / 10 paso)

Paso 10: Independiente parpadea luz de circuitos.

Estos son grandes para la construcción de velas artitificial y similares.

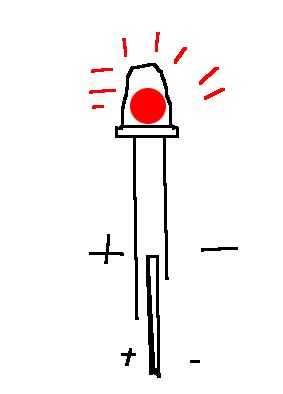

Parpadeo led adjunto a pilas de monedas.

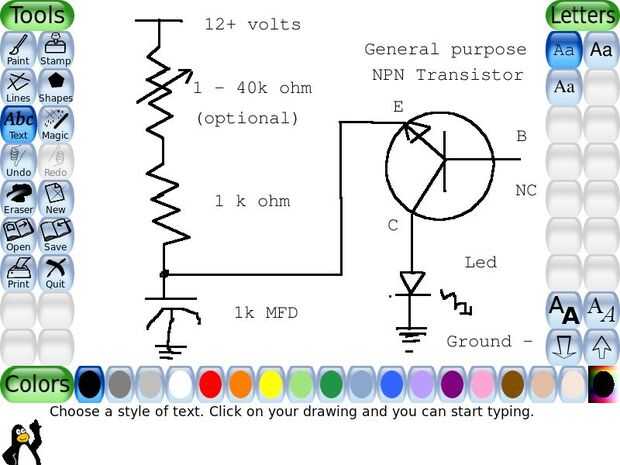

Luz intermitente de resistencia negativa

Circuito multivibrator...

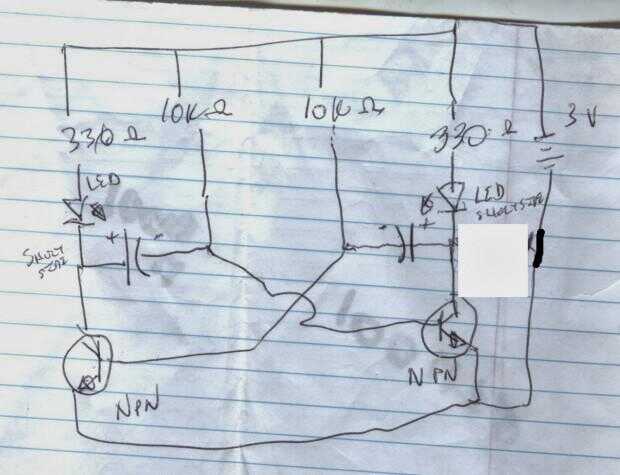

Esquema:



Partes utilizadas:

2 - LED (colores agrega más mística)
2 - resistencias de ohm 330
resistencias de 2-10k ohm
2 - 2n2222 transistores (npn)
2 - condensadores electrolíticos 100uf 50v
1 - 3 voltios

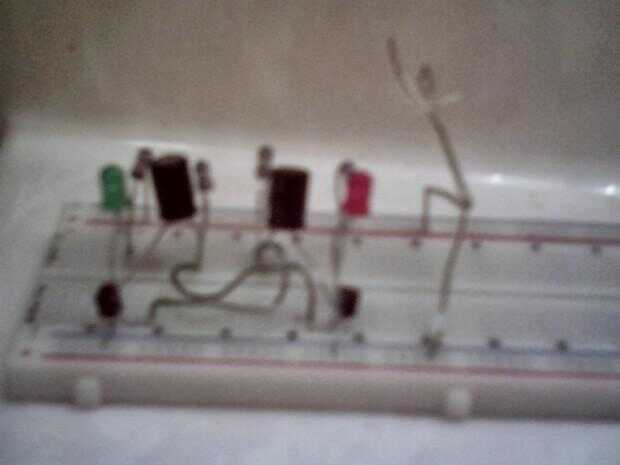

Parpadea bastante rápido. Puede intercambio de piezas para ver qué puede hacer. El circuito real:

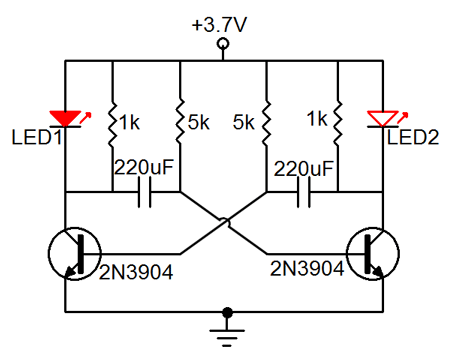

Lo que debe suceder: (circuito diferente, pero esencialmente la misma utilizando transistores npn.)
