Paso 2: Circuito básico

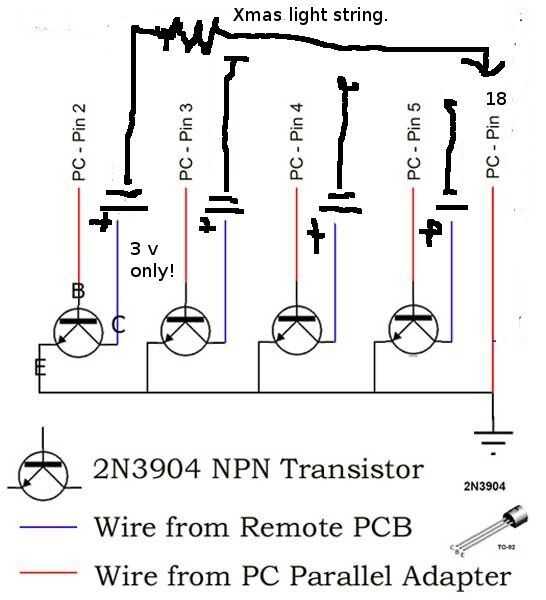

Tienes que conectar todas las tendencias del mismo modo desde los pines 2-9 desde el puerto paralelo. Usted necesitará saber cual cable desde la caja de la batería es positivo (+). Afortunadamente los compré permitirá que los casos a parte y se puede ver que uno viene de la parte superior de la batería.

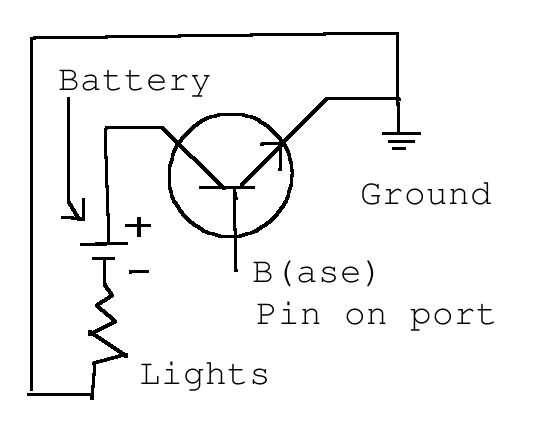

Tienes que cortar el cable en este lado de la batería para las luces. El lado positivo de la batería irá al pin del colector del transistor (ver c). El lado del emisor del transistor se irá al suelo (muestra e). El extremo suelto de la cadena ligera también se irá al suelo.
Circuito actualizado muy pronto. (el opto-aislador en este punto es opcional).
