Paso 2: Junta Directiva SSR

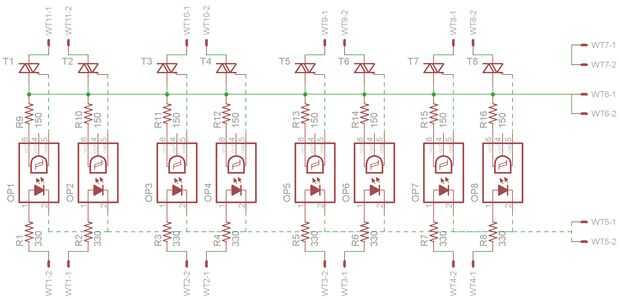

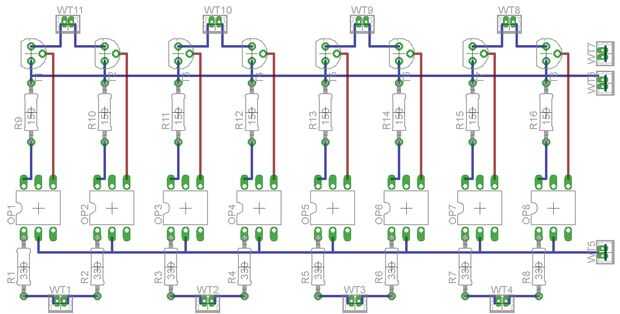

Si lo desea, también puede ver tamaño completo copias de mi
y
.

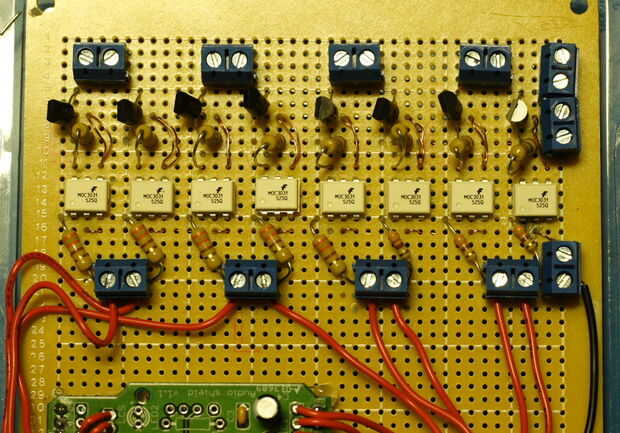

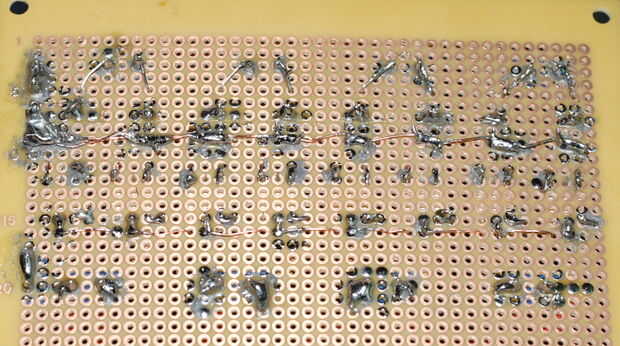

Empecé colocando todos los componentes en el tablero. Cuando estaba satisfecho con cómo fueron establecidos, comencé por soldar todos los elementos a la Junta que no necesita cable extra (básicamente, todo menos la tierra del Arduino y la línea caliente de 120v). Luego soldar los alambres calientes Parque common. Como se puede ver en la parte inferior del tablero, parece más bien desordenado.
Cuando haya terminado, he probado cada SSR por separado por conectar la alimentación de 120v y medición a través de la salida caliente neutral y cada uno de ellos conectada mientras pongo una fuente de 5v a través de la parte de Arduino de la tabla.
