Luces de Navidad de música usando Arduino (5 / 9 paso)

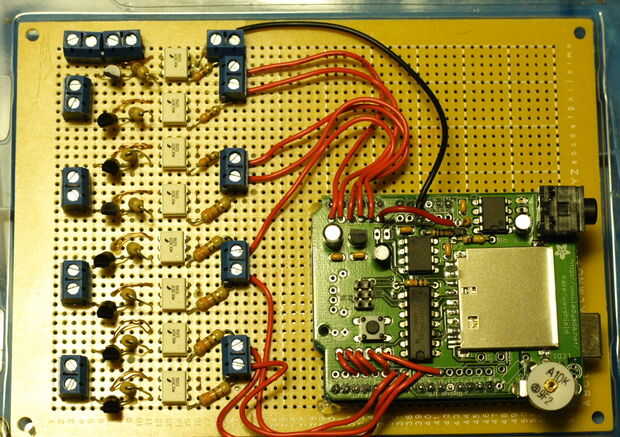

Paso 5: Conecte los ress

Utiliza los cables de puente de tablero extra tuve que conectar los siguientes:

WaveShield (estas pueden cambiar pero utiliza los valores predeterminados)
D2 - LCS
D3 - CLK
D4 - DI
D5 - LAT

Primero 3 canales RSS
D6 - canal 1
D7 - canal 2
D8 - canal 3

WaveShield
D10 -> LCS

WaveShield - tarjeta SD (no puede ser cambiado)
D11
D12
D13

Energía
Tierra [0] - tierra SSR

VU-metro
A0 - conectar R7 (resistor 1.5K) en WaveShield para medir la salida del amplificador.

Restantes 5 canales de RSS
A1 = D15 - canal 4
A2 = D16 - canal 5
A3 = D17 - canal 6
A4 = D18 - canal 7
A5 = D19 - canal 8
