Luces de Navidad de música usando Arduino (6 / 9 paso)

Paso 6: Subir el boceto y prueba de todo

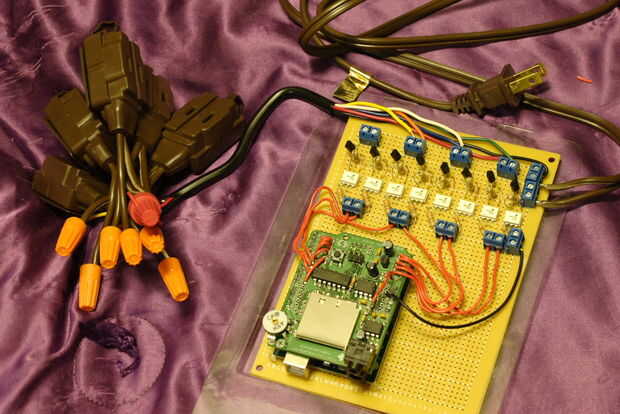

usé una longitud corta del alambre paisaje para probar la configuración.  Conecté el cable negro al borne de neutro, y cada uno de los otros seis conductores a SSR primeras seis caliente terminales del cable.  En el otro extremo del cable del paisaje, conecté todos los neutrales el conductor negro y cada uno de los otros seis conductores al alambre ' caliente ' de cada uno de los seis enchufes hembra (ver foto abajo).  Para alimentar, conecté uno de los cables de alimentación hombre de seis pies de cosecha los conectores hembra en los terminales del cable de entrada de 120v (ver foto abajo)

He usado xmas_box.pde desde aquí y set debug en true durante la prueba de todo.  Tengo pensado en editar el código una vez que me sale todo fuera, pero por ahora funciona sin modificación.

Actualización 2010-06-22: yo he conectado un archivo 7-zip que contiene código que podría han utilizado (además del código original de arriba).  Te Añadir nuevo código más adelante este año cuando pongo el controlador nuevamente juntos y poner en práctica algunas de las ideas que tenía para una futura expansión.

Actualización 2010-12-11: nuevamente he escrito el programa usando el ejemplo de daphc de la biblioteca de WaveHC y el código de VuMeter de xmas_box Instructable vinculado anteriormente.  Ahora jugará cualquier canción que encuentra en la tarjeta SD de WaveShield en un bucle continuo.  El programa es Christmas_Lights_2010.pde por debajo.  También he incluido Christmas_Lights_2010_Channel_Test.pde que sólo ciclos a través de los 8 canales para que usted sepa que funcionan.
