Paso 2: Permite empezar con el Hardware (caja eléctrica)
Este material de las secciones no está descritos en el Instructable porque hay tantas maneras de cableado y muchas maneras de hacer la caja de su gracioso tampoco. Pero aquí es la manera que lo hice.
Me gustaría dar las gracias a Bill Ringel, jefe electricista en la Universidad de Rockhurst, para poner a tiempo en la implementación y el diseño de la caja eléctrica principal.

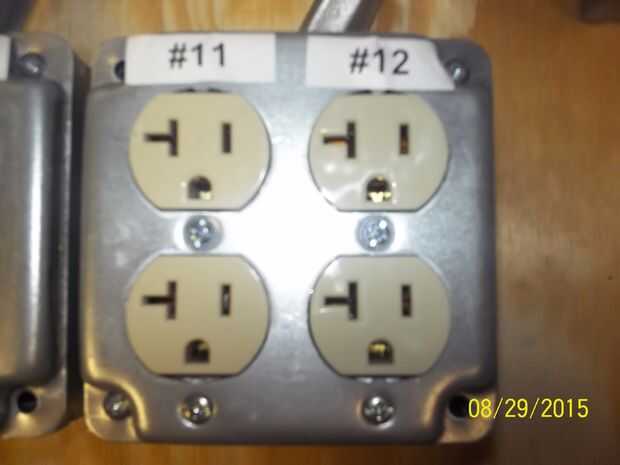

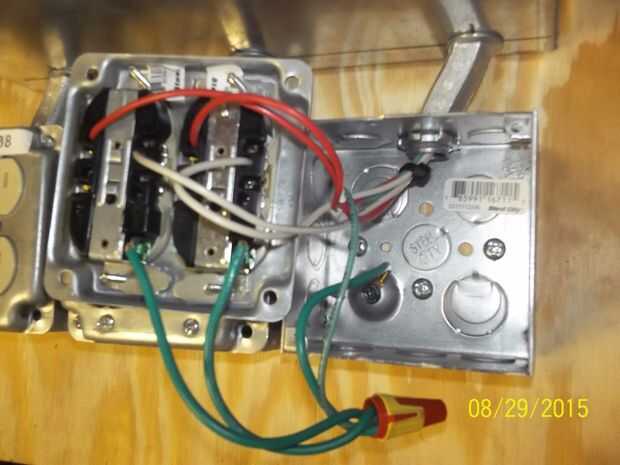

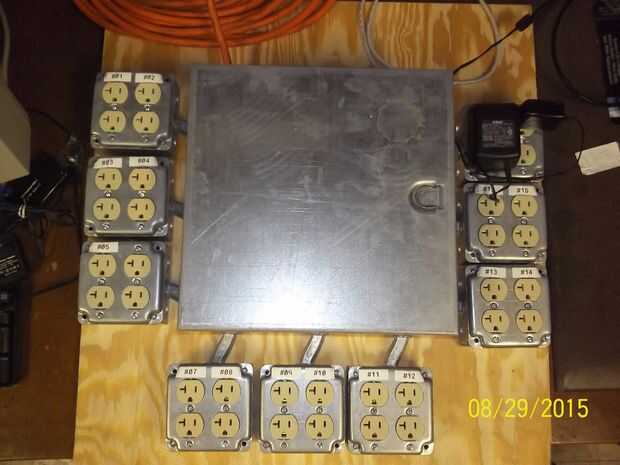

Comenzamos a conectar las cajas duplex doble salida a la principal caja metal. A esto hemos añadido las salidas dúplexas, ver todos los cables de puesta a tierra para seguridad y funcionó cables individuales para ambos plugins en la caja, observe todas las etiquetas de los cables. Después de que todos estos cableados agregamos regletas de terminales en la caja.

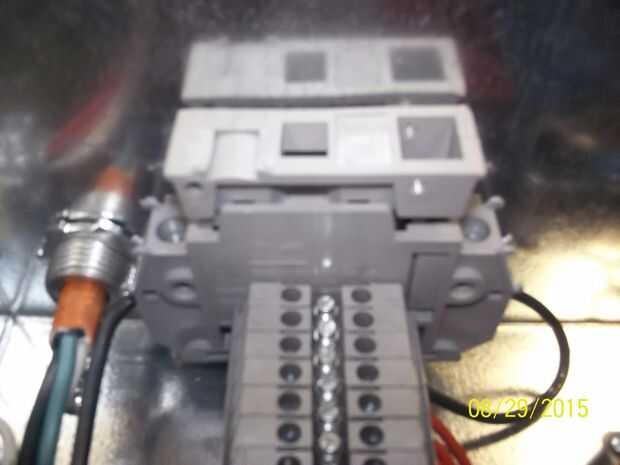

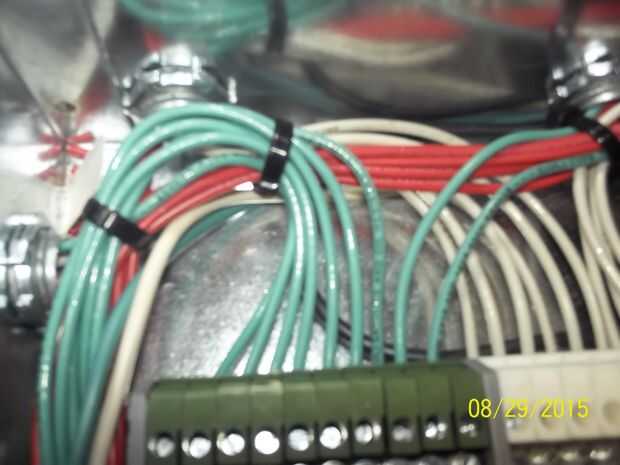

Estas tiras fácil de utilizar le permiten traer electricidad, como el de un cable de extensión que corte el lado femenino de y fije el cable caliente, negro, gris, aviso que es a través de un fusible de seguridad, y luego conectan un montón, 18 en este caso, de los circuitos paralelos de él.

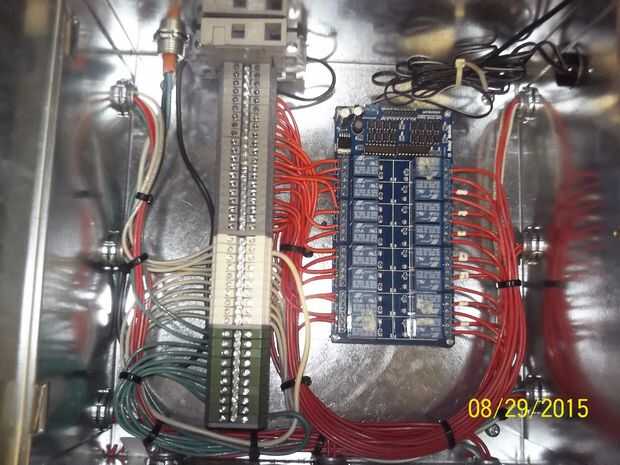

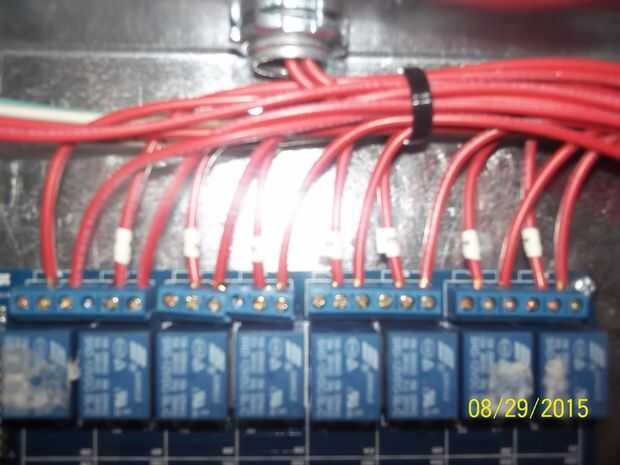

Para esto ponemos la pizarra de Sainsmart al lado de los bloques de terminales, asegúrese de que utilizar separadores a la Junta no pone en cortocircuito hacia fuera. Conecte el terminal caliente al terminal normalmente abierto, hay un cuadro en el tablero (_ / _) y desea conectarse a la derecha de este. A la Junta de Sainsmart Conecte el cable del tomacorriente duplex coincidente, etiqueta todo lo que hace tu vida mucho más fácil la Junta ya está etiquetado, para el puesto de centro del relé. Repita esto para todos los dúplex y todo arreglado para arriba.
en caso de se perdió en todas las palabras la electricidad va: cable de alimentación | ~ > regleta | ~ > relé | ~ > duplex
Olvidé de mencionar algunas cosas. Recordar acerca de la línea neutral en el cableado. También hemos añadido un cuadro que fue directamente conectado a la regleta para que siempre tuvieron poder, esto es para la Junta de Sainsmart y el IPC.
