Paso 3: Permite empezar con el Hardware (Banco de Transistor)

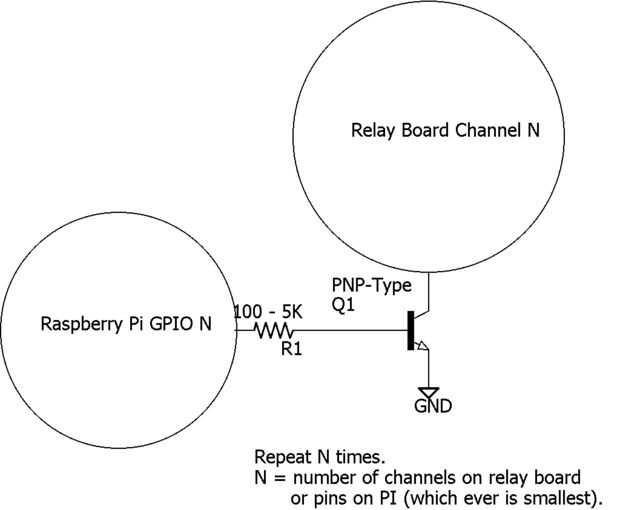

La Junta de Sainsmart relés están "cerrados" introduciendo el pin correspondiente en el encabezado de tabla a tierra, la Junta también necesita una fuente de alimentación de 12V. Para ello podemos utilizar transistores PNP (más información sobre la diferencia aquí), para cambiar las clavijas a tierra.
Esto fue muy confuso en el primero para mí así que si usted tiene preguntas que no respondo por favor deje un comentario.

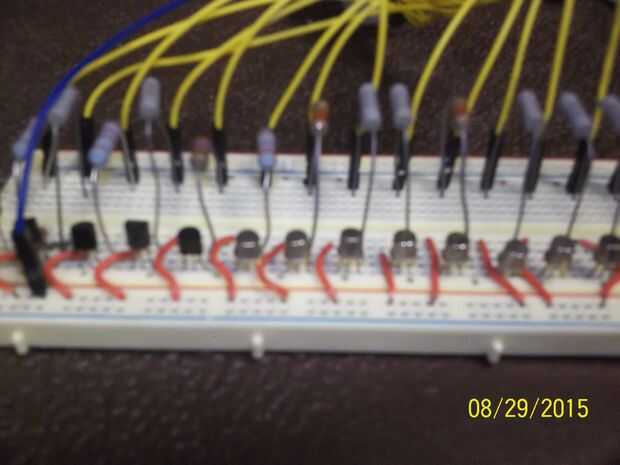

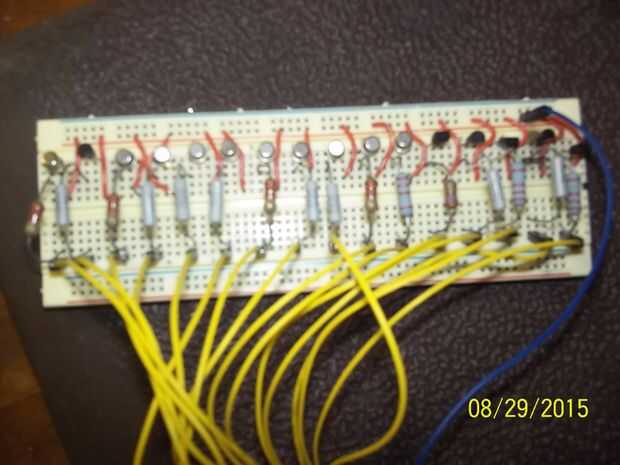

Para empezar damos un cable de cinta, hace más fácil para mí, a los pins de cabecera de tablero Sainsmart. Conecte los pines marcados GND a la tira de negativa en la tira de negativa en la protoboard. A continuación conectamos la tira de negativa a una de las patas exteriores del transistor el conector rojo. Conectar la otra pata del transistor a uno de los pasadores de la Sainsmart junta a través de un resistor no importa el valor. el poste central del transistor está conectado a la RPi (hablaremos sobre esto último). Etiqueta o hacer un seguimiento de qué relé está conectado a cual de los transistores.
