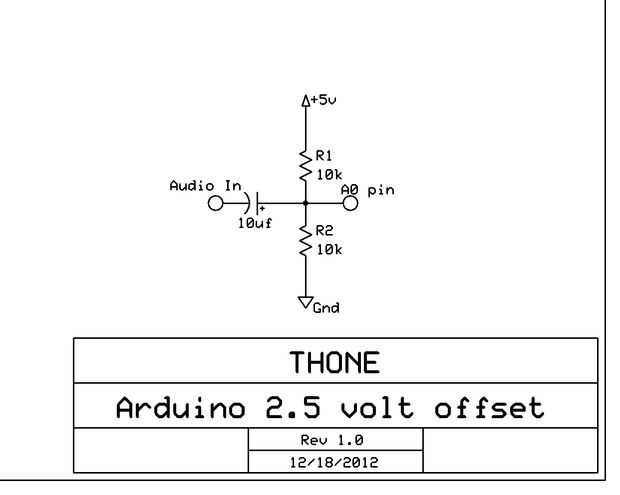

Paso 1: Configuración de entrada de audio

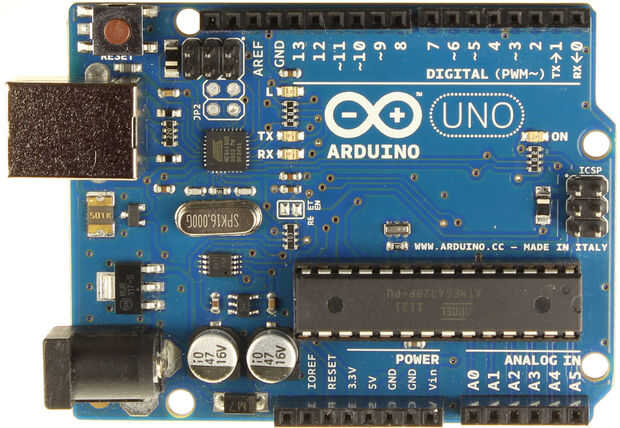

A este paso, es un archivo comprimido con un Arduino Sketch se pueden cargar directamente a tu Arduino. Una vez que se cargan el programa y comience a jugar una canción puedes mirar las frecuencias usando el monitor serie del Arduino o hacer un archivo txt con el programa que construyó, que está también en el archivo.
Una vez que estés seguro de que la configuración está trabajando para usted, un par de los puentes del kit de puente en la parte inferior de un protoboard al enchufe en su Arduino y los otros componentes juntos en la parte superior de la soldadura con las resistencias soldadas a los puentes de la soldadura.
El Arduino se potencia a sí mismo a través del cable USB, pero si eres como yo no desea que su ordenador conectado a esto todo el tiempo. Así que esto es donde el conector de energía entra en juego. Arduino utiliza una configuración positiva del centro y puede utilizar 7-12 voltios idealmente (véase www.arduino.cc para más detalles). Encontrar qué cable va al centro y enganche al positivo de la fuente de energía y la funda exterior a la GND o negativo. Puede utilizar una batería de 9V o cualquier otra fuente de alimentación que cumple con los requisitos de Arduino. Personalmente intentó una batería de 9V y cambiado a uno de los cables de 12V de la fuente de alimentación de la PC que utilizo para alimentar mi cubierta de coche estéreo convertida a estéreo casero que utilizo con este proyecto. Sólo una advertencia, si el voltaje de la batería cae por debajo de 7V que la salida 5V cae a unos 2.49 y la pantalla deja de funcionar. Esto tenía que suceder una vez, después de hacer unos cambios en mi configuración, y tardó unos minutos para averiguar con certeza que la batería era demasiado baja y que causa el problema.
