Luces de Navidad Musical controlado por ordenador (2 / 10 paso)

Paso 2: LED indicadores

Inicio por soldar los LED indicadores para el tablero del PWB y asociándolos con los 6 canales que vamos a construir.
Se necesita 6 LEDs para el control de los canales para ver si funcionan.

1. en primer lugar, tome 6 cables rojos y 1 cable negro. Les de la soldadura en una fila a partir de los 6 cables y 1 cable negro.

2. los 6 cables rojos conducen al extremo positivo de tus LEDs.

3. soldar las resistencias de 6 en los otros extremos de su LED.

4. soldar el cable negro en cada extremo de tus resistencias.

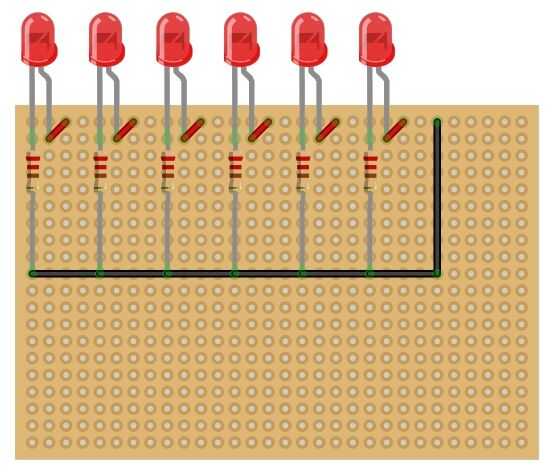

Comprobar su trabajo en el diagrama de abajo. Asegúrese de que no tiene ninguna conexión chapucera o problemas de cortocircuito.
