Luces de Navidad usando 8 canales relé con arduino (3 / 10 paso)

Paso 3: Combinar todos los alambres calientes

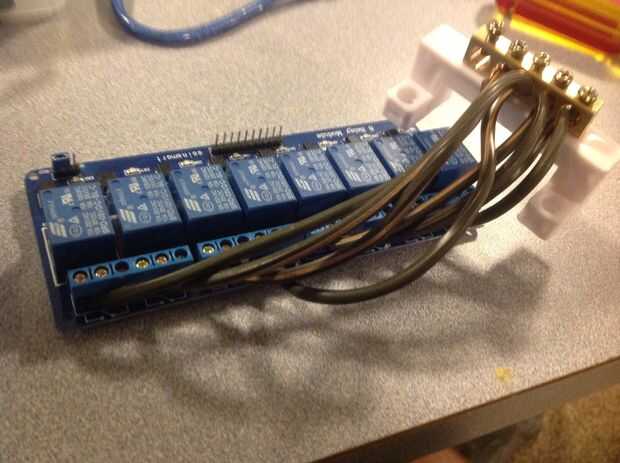

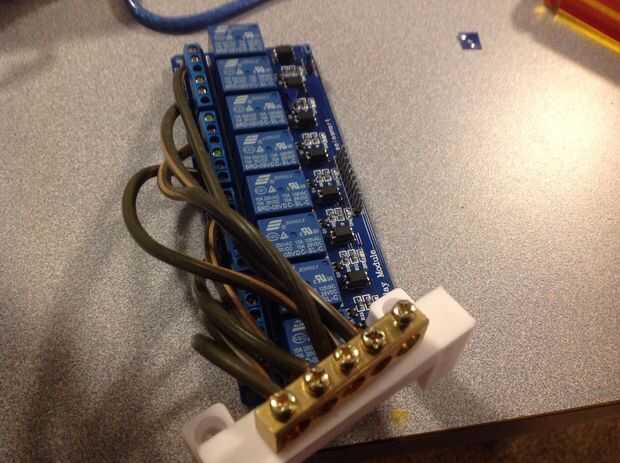

Para conectar todos los cables calientes juntos usé un bloque terminal que hizo fácil. Pero este tipo de bloque de terminales sin protección de circuito así que tienes que tener mucho cuidado cuando cerca de él, para cerciorarse de que no tocarlo. Todo que hizo fue hacer alambres de diferentes longitudes y encontrar un tornillo abierto para conectar los cables a. Más tarde será caliente pegado al lado del contenedor.

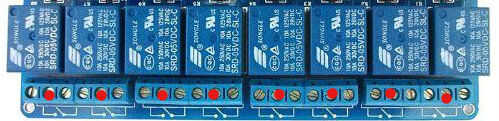

Los puertos que están conectados a los bornes comunes están marcados en rojo en la tercera foto.

Asegúrese de que tiene el hilo a través de la placa de relé no el neutro es muy peligroso.
