Luces de Navidad usando 8 canales relé con arduino (8 / 10 paso)

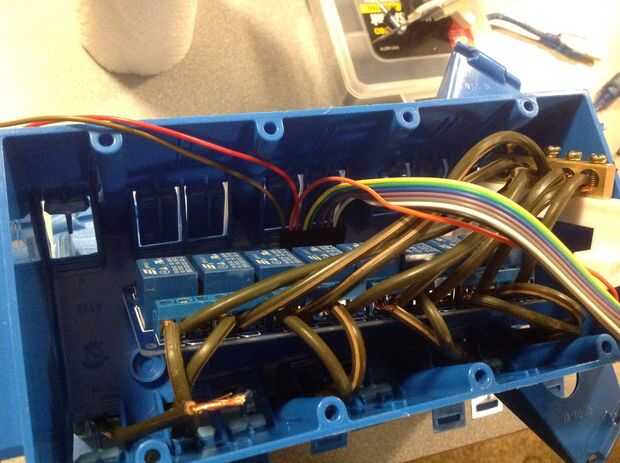

Paso 8: Conectar el Arduino a la placa de relé

El arduino tiene suficiente potencia para ejecutar la placa de relé con hacia fuera tener que utilizar una fuente externa.

Cuando mirando la placa de relé se ve un puente pequeño de alambre conecta el JD-Vcc a Vcc. deje que encendido si su usando arduino a la Junta, si se va a utilizar una alimentación externa suministrarle la quitaría.

Los 10 pernos en medio de la Junta de conectan a la tarjeta como sigue:

  • GND a GND de arduino uno
  • INT1 a pin2
  • INT2 a pin3
  • INT3 al pin4
  • INT4 a pin5
  • INT5 al pin6
  • INT6 a pin7
  • INT7 a pin8
  • INT8 al pin9
  • VCC de 5v de arduino uno

Para alimentar el arduino utiliza un cable usb y un adaptador de teléfono.
